ÉTAPE 2

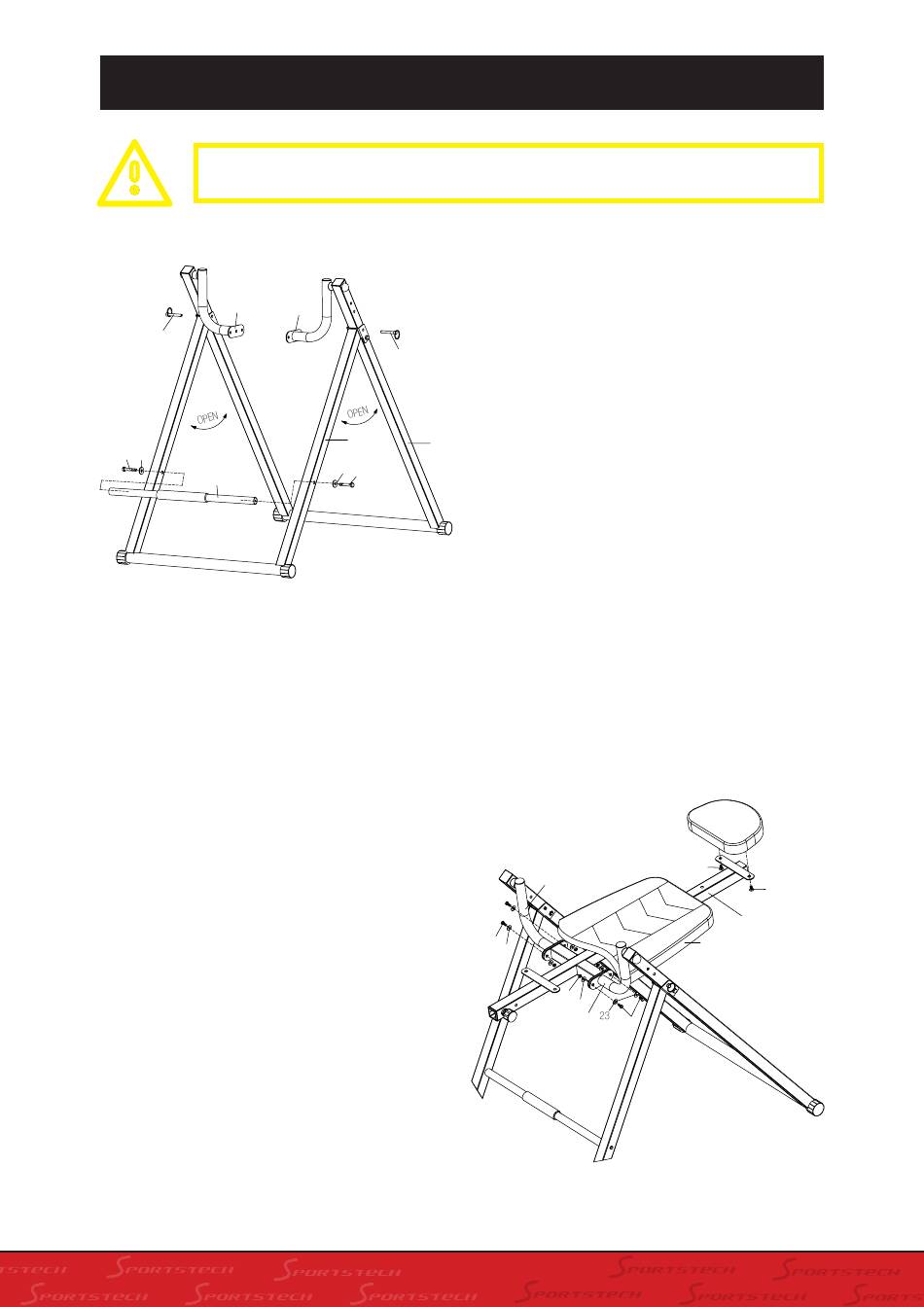

1. Installez le tube support pour le dossier (4) sur
les articulations pivotantes en Z (11) du cadre
principal. Utilisez pour cela, pour chaque trou,
2 rondelles (23), 1 vis (21) et 1 écrou (26).
2. Fixez l'appui-tête (14) à l'extrémité supérieure
du tube support du dossier (4) à l'aide de 2
vis (22).

3. INSTRUCTIONS DE MONTAGE

Serrez fermement tous les composants et
les pièces préassemblées !
