Beschreibung der Anschlüsse
6
Um auf das Steuergerät zuzugreifen, den Kopfteil der Schranke entfernen.
In Abbildung 1-2-3 ist das Anschlussschema dargestellt.

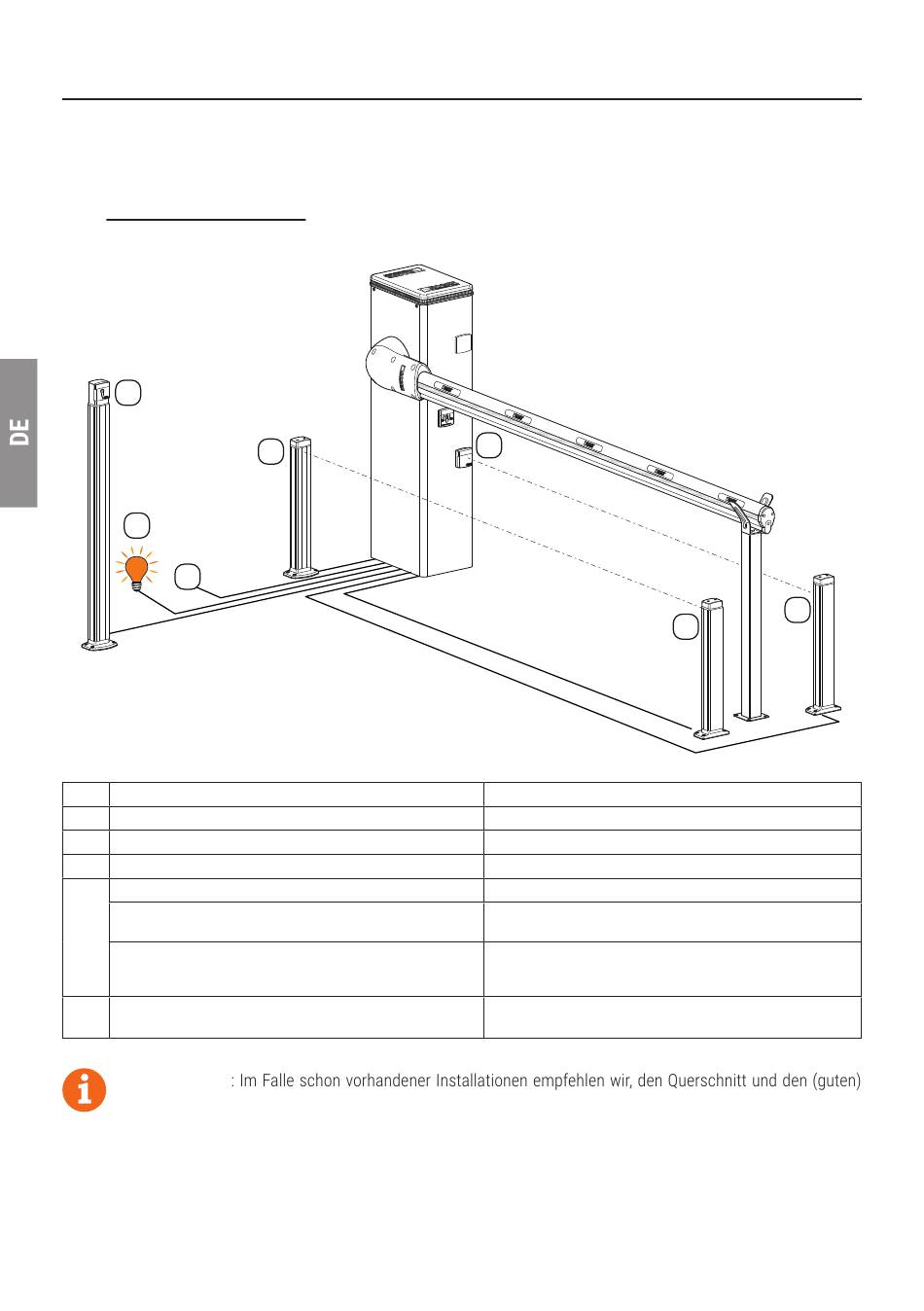

Art der Installation

6.1
4
5
1
1 Stromversorgung
2 Lichtschranken - Empfänger F4ES/F4S
3 Lichtschranken - Sender F4ES/F4S
Schlüssel-Wählschalter R85/60
Numerische Tastatur H85/TTD - H85/TDS
(Anschluß auf H85/DEC - H85/DEC2)
4
H85/DEC - H85/DEC2
(Anschluß Steuergerät)
Kontrollleuchte Schranken Offen
5
Stromversorgung 24V DC 3W max
EMPFEHLUNGEN
Zustand der Kabel zu überprüfen.
100
3
2
Empfohlene Kabel
Kabel mit mit doppelt isolierten Typ H07RN-F 3x1,5 mm
Kabel 5x0,5 mm (Kabellänge Max 20 m)
2
Kabel 3x0,5 mm (Kabellänge Max 20 m)
2
Kabel 3x0,5 mm (Kabellänge Max 20 m)
2
Kabel 2x0,5 mm (Kabellänge Max 30 m)
2
Kabel 4x0,5 mm (max 20 m)
2
Die Anzahl der Leiter steigt bei Verwendung von mehr
als einem Ausgangskontakt an H85/DEC - H85/DEC2
Kabel 2x0,5 mm (Kabellänge Max 10 m)
2
3
2
