Polaris OUTLAW 110 Betriebsanleitung Für Wartung Und Sicherheit Seite 134

Wartung

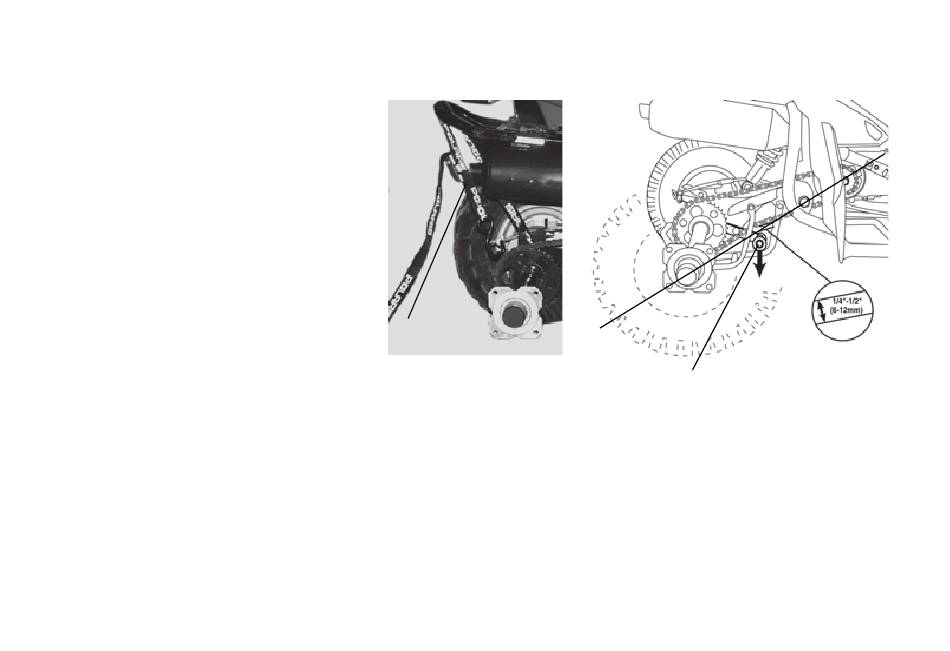

Antriebskettendurchhang
1. Prüfen Sie den Durchhang,
indem Sie das Fahrzeug ein
wenig nach vorne bewegen,
um Durchhang an der Ober-
seite der Kette zu erzeugen.
2. Die Federung mit einem ver-
stellbaren Zurrgurt für
Anhänger (mit Schnalle)
zusammendrücken. Den Gurt
um die Achse und das hintere
Stoßfängerrohr legen.
3. Den Gurt straffen, bis sich
von der Hinterachse bis zur Getriebeabtriebswelle eine gerade Linie ziehen
lässt, die auch durch die Schwingenschwenkachse verläuft. Hierdurch ergibt
sich die straffste Ketteneinstellung.
4. Den Kettenspanner nach unten ziehen, um ihn aus dem Weg zu bewegen und
dann den Kettendurchhang messen. Die Durchbiegung sollte 6–12 mm
(1/4–1/2 in) betragen.
5. Wenn die Kette eingestellt werden muss, das Verfahren auf Seite 133 verwenden.
132
Gurt
Kettenspanner
