1 Einführung
®
ARCON
3G – Allgemeine Übersicht
Nach Angaben der American National Fire Protection Association (NFPA) ist ein
Störlichtbogen ein „gefährlicher Zustand im Zusammenhang mit der Freisetzung von
Energie durch einen elektrischen Lichtbogen" als Teil eines Störlichtbogens, einer Art von
elektrischer Explosion oder Entladung, die durch eine niederohmige Verbindung durch Luft
zu Masse oder eine andere Spannungsphase in einem elektrischen System entsteht .
Störlichtbögen sind die stärksten Fehler, die in elektrischen Anlagen auftreten können .
Obwohl ernsthafte Vorsorgemaßnahmen gebührend berücksichtigt und im Voraus
umgesetzt werden, passieren diese Fehler . Sie können durch eine Vielzahl von Faktoren
wie Alterung der Isolierung, Umweltbedingungen sowie Bedienfehler (menschliche
Fehler) oder durch das Eindringen von Tieren in elektrische Schaltanlagen verursacht
werden . Elektrische Lichtbögen können schwere Schäden an der Schaltanlage
verursachen und eine ernsthafte Gefahr für das Bedienpersonal darstellen, einschließlich
schwerer Verletzungen und Tod . Um dies zu verhindern, ist die beste Lösung,
Störlichtbogenschutzsysteme in Schaltschränken vorzusehen . Diese Einheiten erfassen
das Licht und den ansteigenden Strom eines entstehenden Störlichtbogens und senden
ein Auslösesignal an den Arbeitsstrom-Auslöser einer vorgeschalteten Schutzeinrichtung
wie einem Leistungsschalter .

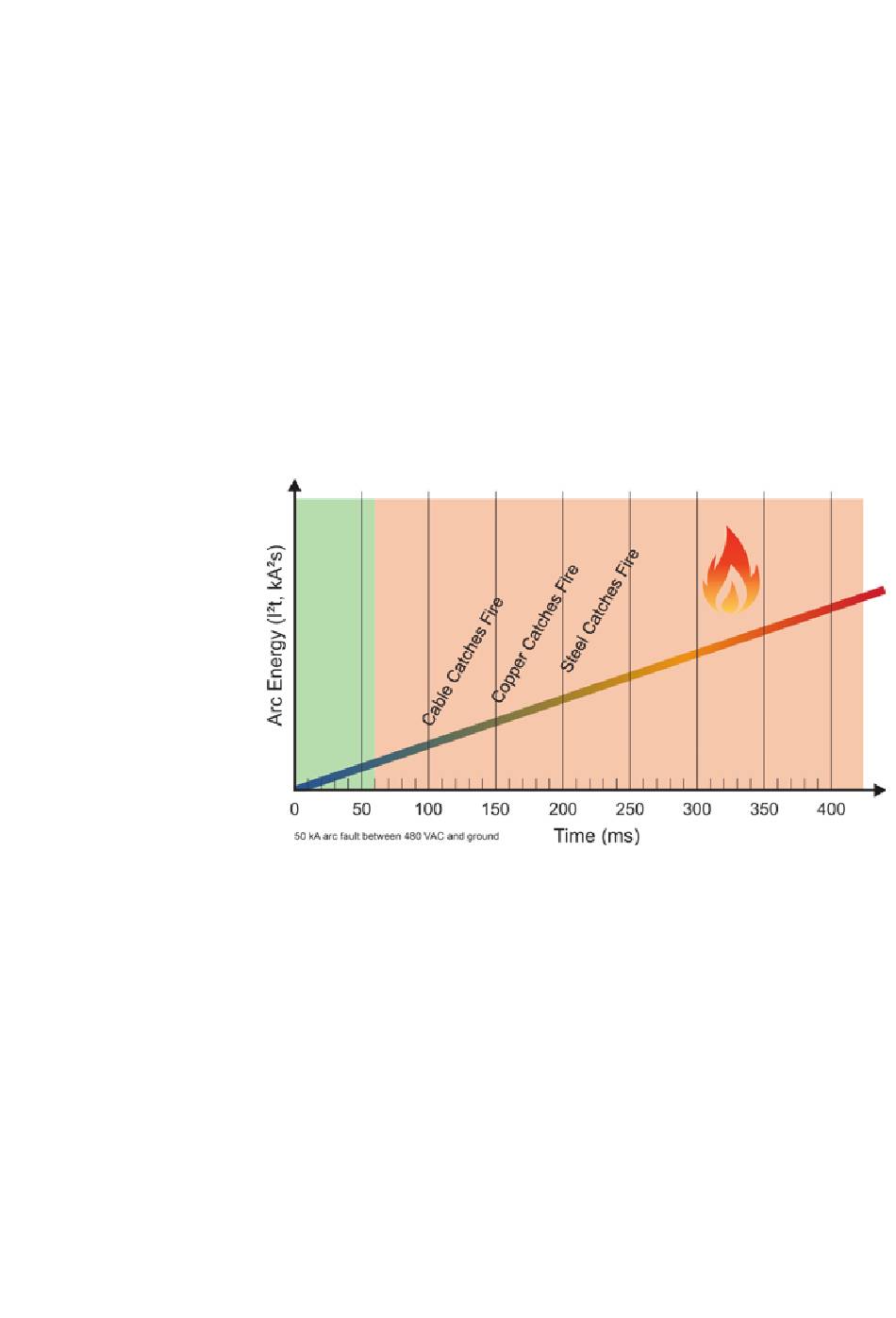

Abbildung 1.1 Schadenskurve bei Störlichtbogenfehlern
Eine herkömmliche Schutzeinrichtung ist nicht in der Lage, den Fehler innerhalb weniger
Millisekunden zu beseitigen und die Zerstörung von Betriebsmitteln zu verhindern .
Hier stellt das Störlichtbogenschutzsystem die Verbindung zwischen einer sehr kurzen
Erfassungszeit und einer extrem schnellen Reaktionszeit her .
ARCON 3G präsentiert sich als effektives, modulares und kompaktes System für
den Störlichtbogenschutz in Niederspannungsschaltanlagen, das erfolgreich sowohl
Personal- als auch Anlagenschutz bietet . ARCON 3G erkennt einen elektrischen
Lichtbogen, der durch einen Kurzschluss verursacht wird, durch optische Sensoren
und den Strommesseingang des Systems . Damit ist eine schnelle Behebung von
Lichtbogenfehlern in einem elektrischen System mit einer Lichtbogenlöschzeit von
insgesamt weniger als 2ms garantiert .
