98 VarioFlow plus 1.1 | Aluminiumsystem, Streckenstützen AL
Streckenstütze 160-320 AL
AL AL
25650
▶ Einfache Zentrierung der Halter in der Nut durch
Zentriernasen (D)
▶ Sehr einfache Montage durch steckbare
Schraubverbindung (D)
▶ Reinigungsoptimierte Gestaltung mit ablaufenden
Flächen
Optionales Zubehör:
Dübel, Unterlegscheibe, s. S. 96
Alternative Füße (siehe MGE-Katalog, Kapitel Füße und
Räder)
Lieferumfang:
A, E: inkl. Befestigungsmaterial
D: Set (2 Stück) inkl. Befestigungsmaterial
Bosch Rexroth AG, R999000401 (2015-09)
D
C
E
B
A

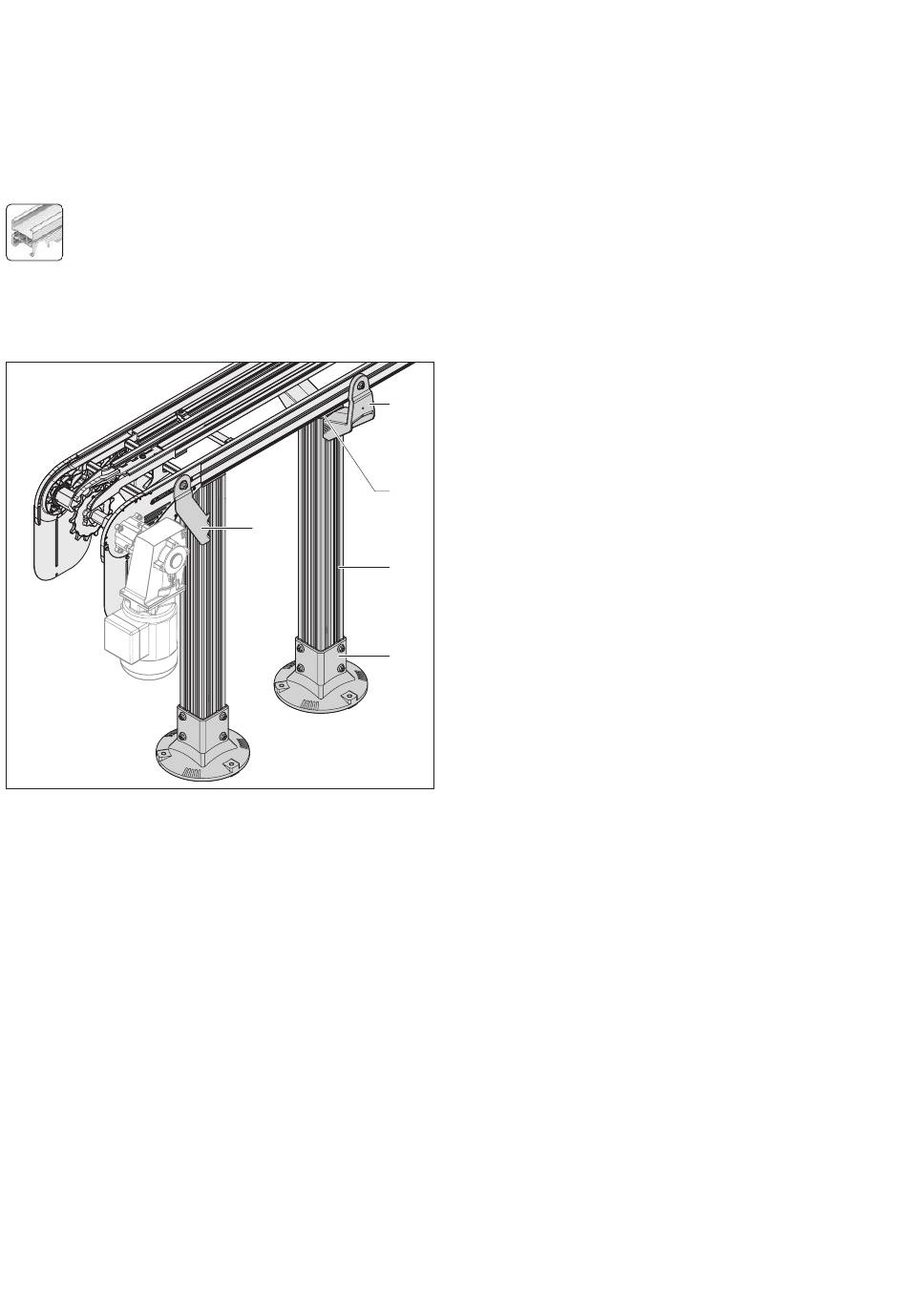

Der Kettenförderer wird mittels Stützen auf den Boden
gestellt und befestigt oder auch von der Decke abgehängt.
Die Abhängung muss applikationsabhängig festgelegt
werden.
Die Bodenstütze für die Baugrößen 160, 240 und 320 wird
aus folgenden Einzelteilen aufgebaut:
Fuß 80x80 (A), Strebenprofil 80x80L (B), Abdeckkappe (C),
Halter zum Anbau der Streckenprofile (D) 160, 240 oder
320.
Zur Abstützung der Motoren/Antriebe wird ein separater
Halter (E) verwendet
– Die Stützen sind in Abhängigkeit von Geschwindigkeit,
Stauverhalten und Gewicht im Abstand von ca. 2
anzubringen
– Die Stützen des Edelstahlsystems (s. S. 142) sind auch
am Aluminiumsystem verwendbar
– Halter (E) nur für AL -System verwendbar
– Höhenverstellbereich in Abhängigkeit der rücklaufenden
Kette bis zu 79 mm (D), s. S. 237
– Durch entfernen der Zentriernasen ist der Halter (D)
auch für Steig-, Neigstrecken (bis ca. 45° in Abhängigkeit
der rücklaufenden Kette) einsetzbar
– Halter (D) mit Bohrhilfe für Zusatzbohrung zur
Befestigung von z. B. Tropfwannen, Eingriffschutz für
rücklaufende Ketten
Lieferzustand:
Unmontiert
Material:
A, D: Aluminiumdruckguss; silber
B: Aluminium; natur eloxiert
C: PA; schwarz
E: Stahl; verzinkt
3 m
...
