DOK-SUPPL*-VCH*08.1***-PR02-DE-P
Rexroth IndraControl VCH 08.1 Handbediengerät
7

Anschlussbelegungen des IndraControl VCH 08.1

7.1

Kabelverlegung im Anschlussschacht

7.1.1

Ansicht Anschlussschacht

7.1.2

Kabelverlegung

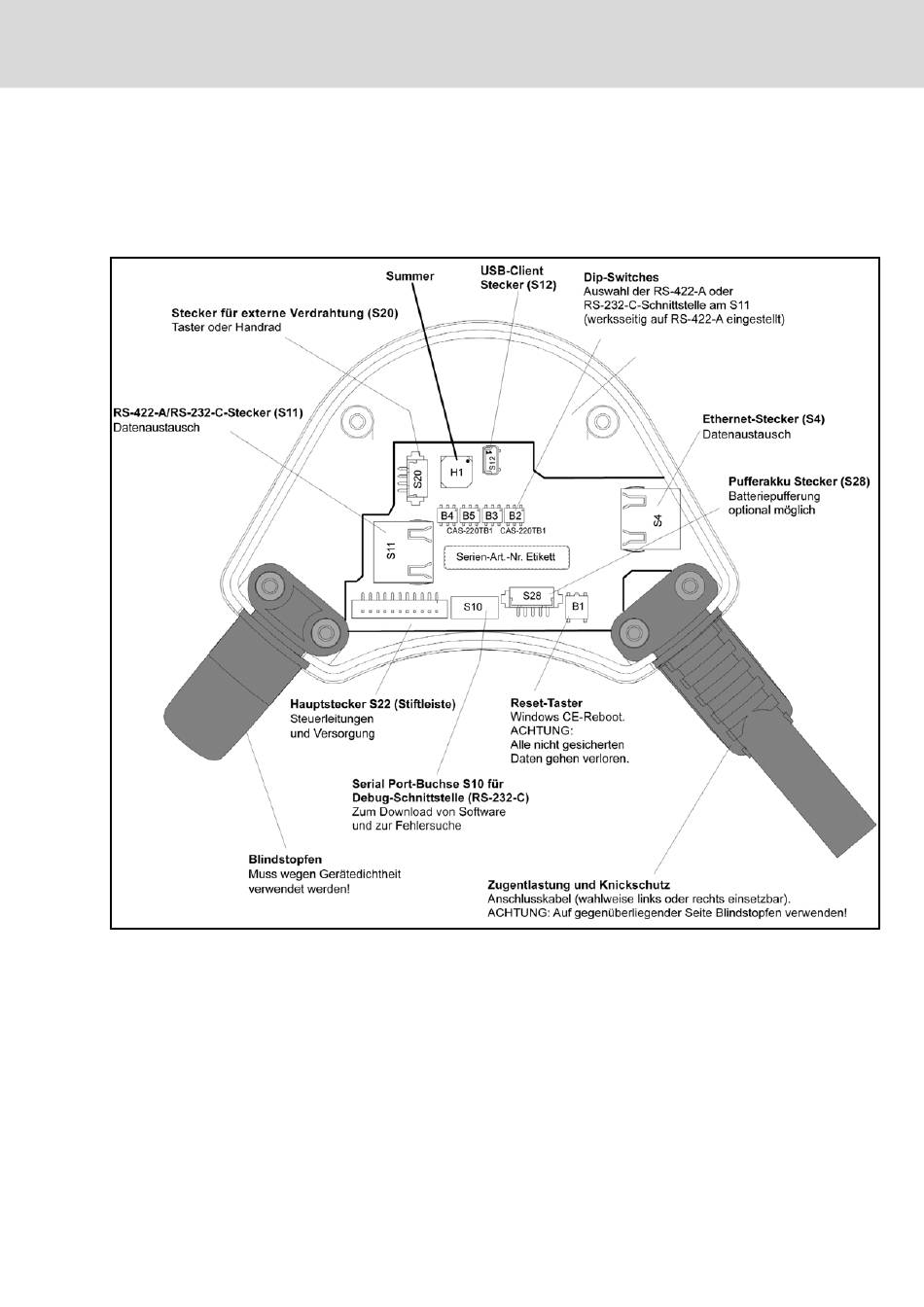

Abb.7-1: Anschlussschacht des VCH 08.1
Nach dem Öffnen des Anschlussschachtes können die Anschlussleitungen,
wie in den nachfolgenden Kapiteln gezeigt, verlegt werden.
Bitte beachten Sie vor dem Öffnen des IndraControl VCH 08.1 folgende
Hinweise:
Bosch Rexroth AG
Anschlussbelegungen des IndraControl VCH 08.1
69/119
