Kalibrierung Potentiometer; Display-Einstellungen - Bosch Rexroth IndraControl VCH 08.1 Projektierungsanleitung

DOK-SUPPL*-VCH*08.1***-PR02-DE-P
Rexroth IndraControl VCH 08.1 Handbediengerät

Kalibrierung Potentiometer

Display-Einstellungen

"Data has changed! Do you want to write the registry to the flash? Yes/No"
Bei der Auswahl "No" werden die Einstellungen nicht gespeichert und gehen
beim Abschalten des IndraControl VCH 08.1 wieder verloren.
Bei der Auswahl "Yes" werden die Einstellungen dauerhaft im Flash gespei‐
chert und bleiben auch beim erneuten Einschalten des Gerätes erhalten. Das
Gerät ist während des Speichervorganges für maximal 10 Sekunden blockiert.
Das Register "Potentiometer" finden Sie im "Config Tool", siehe
Configuration Tool (Config Tool)" auf Seite

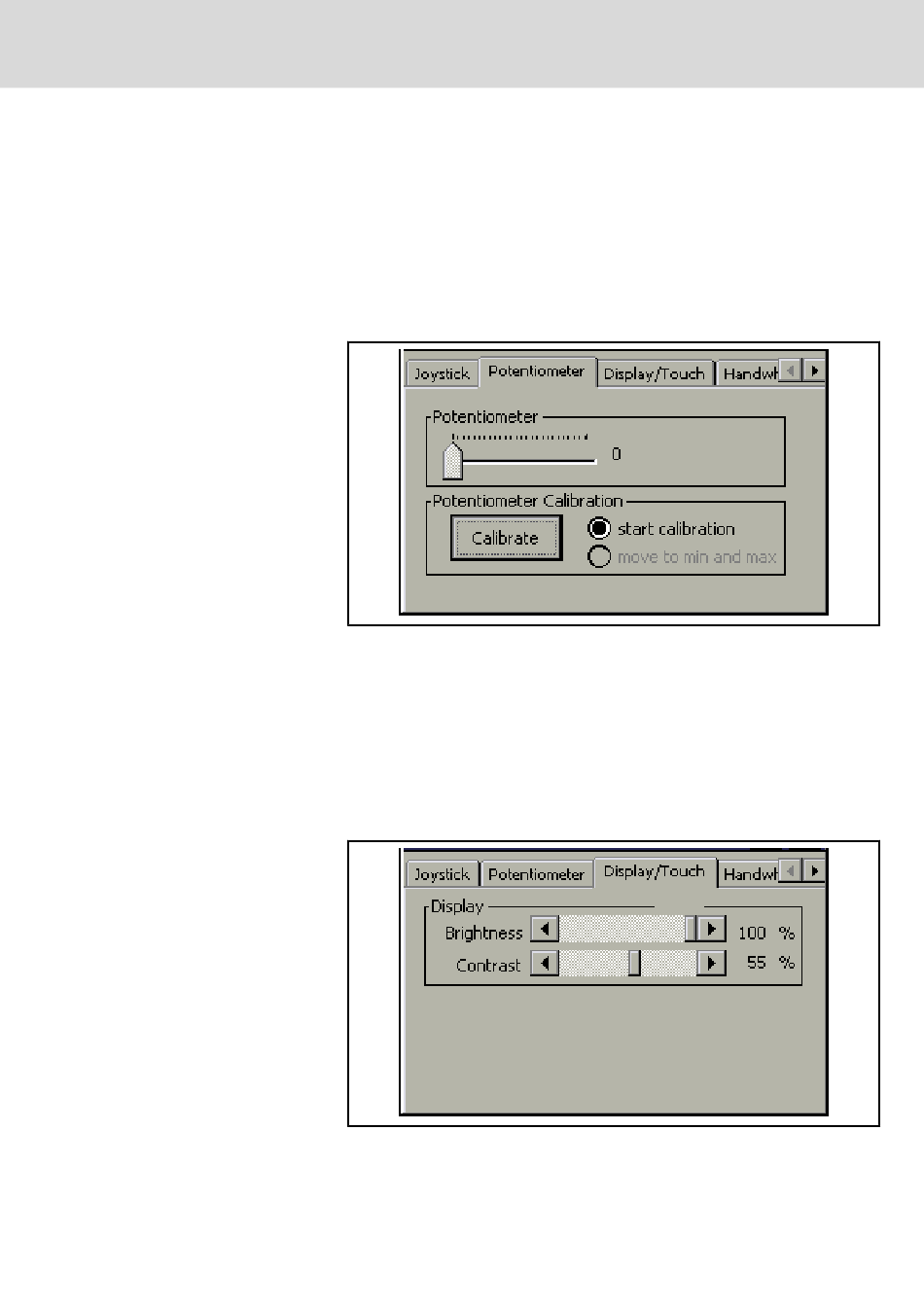

Abb.9-11: Dialog für die Potentiometerkalibrierung
Die Potentiometer Kalibrierung starten Sie über die Schaltfläche "Calibrate",
siehe Abb. 9-11 "Dialog für die Potentiometerkalibrierung" auf Seite
Schieberegler bewegt sich analog der Potentiometereinstellung. Zur Kontrolle
wird der aktuelle Wert auch als Zahl ausgegeben. Nachdem die Kalibrierung
abgeschlossen ist, gibt diese Zahl den aktuellen Wert des Potentiometers an
(Wertebereich: 0 bis 127).
Das Register "Dispay/Touch" finden Sie im "Config Tool", siehe
Configuration Tool (Config Tool)" auf Seite
Abb.9-12: Dialog für die Display-Einstellungen
Bosch Rexroth AG
Kap. 9.5.3 "
102.
Kap. 9.5.3 "
102.
103/119
Software
103. Der
