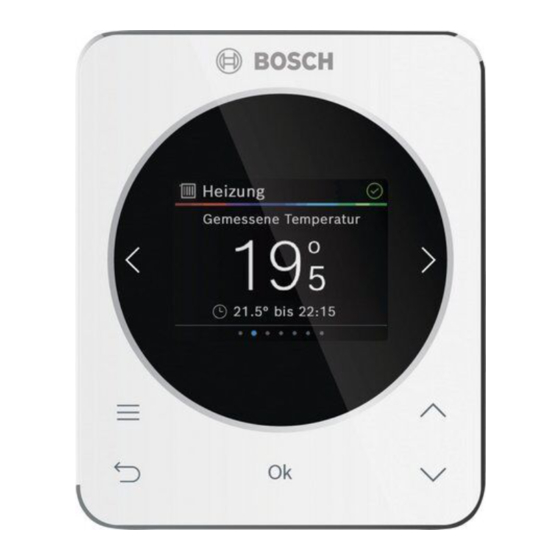

Bosch CR 120 Bedienungsanleitung Für Den Endkunden
Bedieneinheit
Vorschau ausblenden
Andere Handbücher für CR 120:
- Schnellstartanleitung (96 Seiten) ,
- Kurzanleitung (28 Seiten) ,
- Bedienungsanleitung (20 Seiten)
Verwandte Anleitungen für Bosch CR 120
Inhaltszusammenfassung für Bosch CR 120

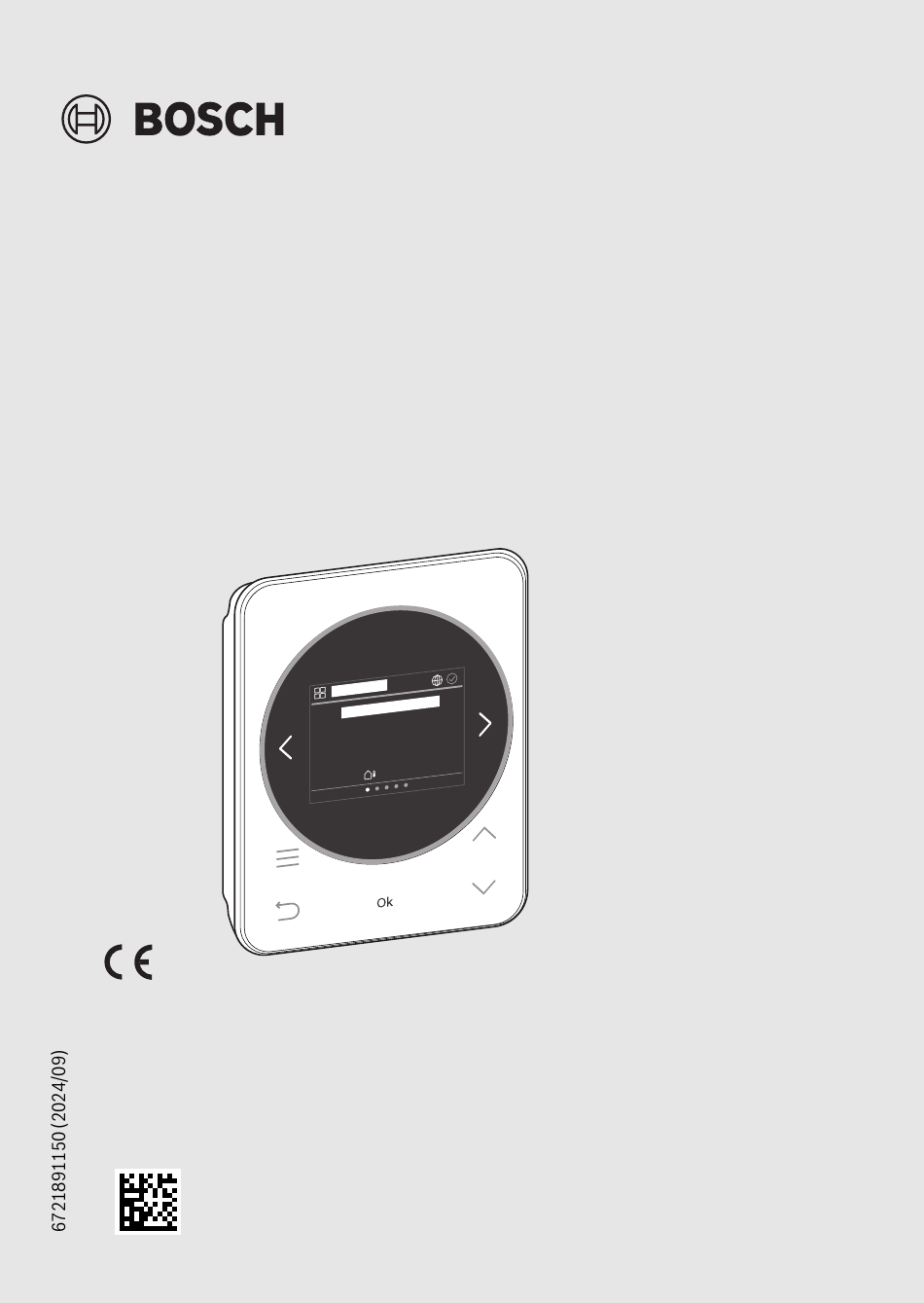

- Seite 1 Bedienungsanleitung für den Endkunden Bedieneinheit CR 120 Ü b e r s ic h , 1 0 .0 8 .2 D ie n s ta g 1 4 : 5 0 2 0 °...
- Seite 2 4.4 „Tastensperre“ ..........16 CR 120 – 6721891150 (2024/09)
- Seite 3 6 Umweltschutz und Entsorgung ........21 CR 120 – 6721891150 (2024/09)
- Seite 4 VORSICHT VORSICHT bedeutet, dass leichte bis mittelschwere Personenschäden auftreten können. HINWEIS HINWEIS bedeutet, dass Sachschäden auftreten können. Wichtige Informationen Wichtige Informationen ohne Gefahren für Menschen oder Sachen werden mit dem gezeigten Info-Symbol gekennzeichnet. CR 120 – 6721891150 (2024/09)
- Seite 5 Wenn die Anlage nicht in Betrieb ist, kann sie einfrieren: ▶ Hinweise zum Frostschutz beachten. ▶ Anlage immer eingeschaltet lassen, wegen zusätzlicher Funktionen, z. B. Warm- wasserbereitung oder Blockierschutz. ▶ Auftretende Störungen umgehend beseitigen lassen. CR 120 – 6721891150 (2024/09)
- Seite 6 Fernbedienung. Die vollständige Nutzung aller Möglichkeiten der Heizungsanlage ist nur über den Systemregler möglich. Mit einer CR 120 kann maximal ein Heizkreis der Heizkreise 1 – 4 angesteuert wer- den. CR 120 ist nicht kompatibel zu Wärmeerzeugern mit UI 800.
- Seite 7 [7] Menüspezifische Einstellungen anzeigen [8] Menüpositionsanzeige [9] Voriges Menü [10] Hauptanzeige Die Funktionen der CR 120 sind in Menüs thematisch zusammengefasst. So können z. B. die Einstellungen zur Heizung mit der Taste im Menü Heizung aufgerufen werden. CR 120 – 6721891150 (2024/09)
- Seite 8 Warnung! Es liegt ein Fehler vor. Notbetrieb ist aktiviert. 1) Es liegt ein Fehler im Wärmeerzeuger vor. Der Wärmeerzeuger heizt im Notbetrieb bis auf die eingestellte Vorlauftemperatur. Warmwasserbereitung ist deaktiviert. Bitte kontaktieren Sie Ihren Heizungsfachpartner. Tab. 1 CR 120 – 6721891150 (2024/09)
- Seite 9 Außerbetriebnahme / Ausschalten Ruhezustand Nach 5 Minuten ohne Bedienung schaltet CR 120 das Display in den Ruhezustand. Die Helligkeit wird reduziert und ein Bildschirmschoner aktiviert. Dieser Bildschirm- schoner zeigt das Symbol des zuletzt aktiven Menüs und dessen Hauptanzeige an. ▶ Um den Ruhezustand zu deaktivieren: Beliebige Taste drücken.
- Seite 10 ▶ Taste Ok drücken. -oder- ▶ Taste drücken, mit Taste / zu Heizbetrieb navigieren und mit Ok auswäh- len. ▶ Mit Tasten / und . den gewünschten Heizbetrieb markieren und mit Ok aus- wählen. CR 120 – 6721891150 (2024/09)
- Seite 11 0010045911-003 ▶ Taste / zweimal drücken. Das Display zeigt: Heizung Boost starten Heizbetrieb Zeitprogramm Sommer/Winter-Umsch. Einschaltoptimierung 0010045914-002 ▶ Taste Ok drücken. Das Display zeigt: Zeitprogramm Art des Zeitprogramms Zeitprogramm Zeitprogr. auf Werkseinst. zurücks. Temperatureinstellungen 0010051790-001 CR 120 – 6721891150 (2024/09)
- Seite 12 ▶ Mit Tasten / und . zum gewünschten Wochentag navigieren und diesen mit Ok auswählen (hier Montag). Das Display zeigt: Montag 06:00 - 23:00 23:00 - 06:00 (Di) + Neuer Schaltpunkt 21.5° bis 22:15 Tag kopieren 0010041006-003 CR 120 – 6721891150 (2024/09)
- Seite 13 ▶ Mit Taste / zu Temperatureinstellungen navigieren und mit Ok auswählen. ▶ Mit Tasten / und . das gewünschte Temperaturniveau markieren und mit Ok auswählen. ▶ Mit Tasten / und . die gewünschte Temperatur einstellen und mit Ok bestäti- gen. CR 120 – 6721891150 (2024/09)
- Seite 14 Die Einstellung für Zeitprogramm funktioniert in gleicher Weise. ▶ Taste drücken. ▶ Mit Taste / zu Zeitprogramm navigieren und mit Ok auswählen. ▶ Zeitprogramm einstellen. 4.2.4 Aktuelle Warmwassertemperatur anzeigen ▶ Taste drücken. In der zweiten Zeile wird die Gemessene Temperatur angezeigt, CR 120 – 6721891150 (2024/09)
- Seite 15 Prozent angezeigt. Sie beträgt in der Regel weniger als 100 %, da bei der Um- wandlung von Brennstoff in Wärme Umwandlungsverluste entstehen. 4.3.4 Energiedaten zurücksetzen ▶ Um alle gespeicherten Energiedaten auf Null zurückzusetzen: Energiedaten zu- rücksetzen auswählen und mit OK bestätigen. CR 120 – 6721891150 (2024/09)
- Seite 16 Tasten / und . Deaktivieren einstellen und mit Ok bestätigen. Das Symbol wird nicht mehr angezeigt. Menüs ▶ Ggf. mit Tasten < und > zum gewünschten Menü navigieren. Je nach Anlagenkonfiguration werden nicht alle Menüs angezeigt. Kapitel 4.1.3 zeigt ein ausführliches Beispiel zur Bedienung. CR 120 – 6721891150 (2024/09)
- Seite 17 (Boost beenden) Raumtemperatur. Die Dauer kann auf 1 ... 8 Stunden einge- stellt werden. Heizbetrieb Es gibt 3 verschiedene Betriebsarten für den Heizbetrieb: • • Manuell (Heizen mit konstanter Temperatur) • Auto (Heizen nach Zeitprogramm) CR 120 – 6721891150 (2024/09)
- Seite 18 Zeiten die eingestellte Raumtemperatur bereits erreicht ist. • Wenn die Einschaltoptimierung ausgeschaltet ist, wird die Heizung zu den gewünschten Zeiten eingeschaltet. Die ein- gestellte Raumtemperatur wird etwas später erreicht. Tab. 3 CR 120 – 6721891150 (2024/09)
- Seite 19 Zeigt den aktuellen Status und ermöglicht den Start der thermi- infektion schen Desinfektion. Tägl. Aufheizung Definiert den Status und die Startzeit der täglichen Aufheizung. Information Zeigt die Status von: • Gewünschte Temperatur • Status therm. Desinfektion Tab. 4 CR 120 – 6721891150 (2024/09)
- Seite 20 Modus geschaltet werden. ▶ Um den Status zwischen Abwesend und Anwesend zu wechseln: OK drücken. Menüpunkt Beschreibung Raumsolltempe- Gewünschte Raumtemperatur während der Abwesenheit. ratur Hilfe Erklärender Text zur Funktion Abwesend. Tab. 7 CR 120 – 6721891150 (2024/09)
- Seite 21 Tab. 8 Umweltschutz und Entsorgung Der Umweltschutz ist ein Unternehmensgrundsatz der Bosch-Gruppe. Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns gleichrangi- ge Ziele. Gesetze und Vorschriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftlicher Ge- sichtspunkte bestmögliche Technik und Materialien ein.
- Seite 22 Für weitere Informationen zur umweltverträglichen Entsorgung von Elektro- und Elektronik-Altgeräten wenden Sie sich bitte an die zuständigen Behörden vor Ort, an Ihr Abfallentsorgungsunternehmen oder an den Händler, bei dem Sie das Produkt gekauft haben. Weitere Informationen finden Sie hier: www.bosch-homecomfortgroup.com/de/unternehmen/rechtliche-themen/weee/ CR 120 – 6721891150 (2024/09)
- Seite 24 DEUTSCHLAND ÖSTERREICH Bosch Thermotechnik GmbH Robert Bosch AG Postfach 1309 Geschäftsbereich Home Comfort 73243 Wernau Göllnergasse 15-17 www.bosch-homecomfort.de 1030 Wien Kundendienstannahme Allgemeine Anfragen: (24-Stunden-Service) +43 1 79 722 8391 Telefon: (0 18 06) 337 337 Technische Hotline: Telefax: (0 18 03) 337 339 +43 1 79 722 8666 Thermotechnik.Kundendienst@...
