Anschlussstecker
Versorgungsspannung
EasyPull

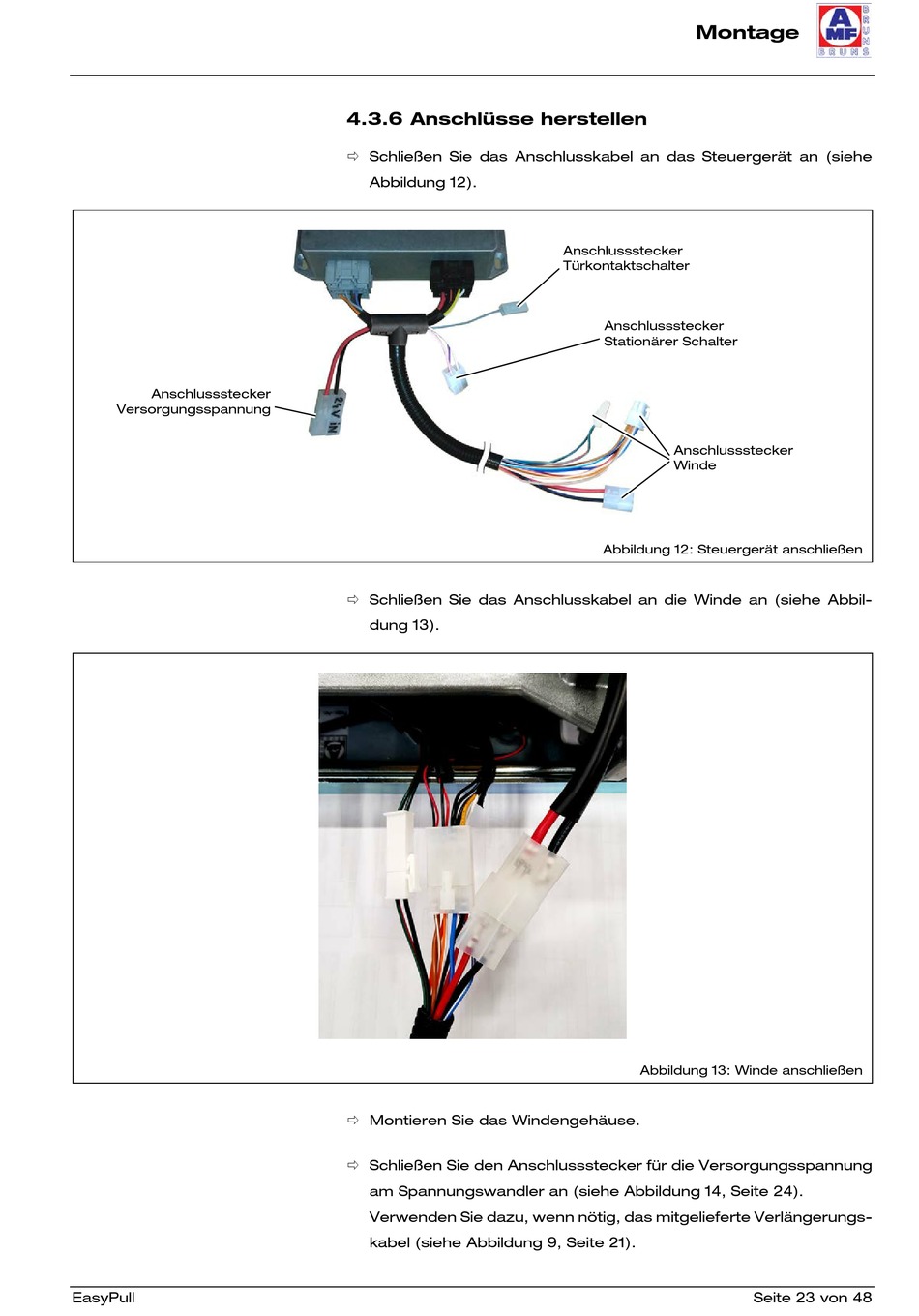

4.3.6 Anschlüsse herstellen
Schließen Sie das Anschlusskabel an das Steuergerät an (siehe
Abbildung 12).
Schließen Sie das Anschlusskabel an die Winde an (siehe Abbil-
dung 13).
Montieren Sie das Windengehäuse.
Schließen Sie den Anschlussstecker für die Versorgungsspannung
am Spannungswandler an (siehe Abbildung 14, Seite 24).
Verwenden Sie dazu, wenn nötig, das mitgelieferte Verlängerungs-
kabel (siehe Abbildung 9, Seite 21).
Montage
Anschlussstecker
Türkontaktschalter
Anschlussstecker
Stationärer Schalter
Anschlussstecker
Winde
Abbildung 12: Steuergerät anschließen
Abbildung 13: Winde anschließen
Seite 23 von 48
