Montage

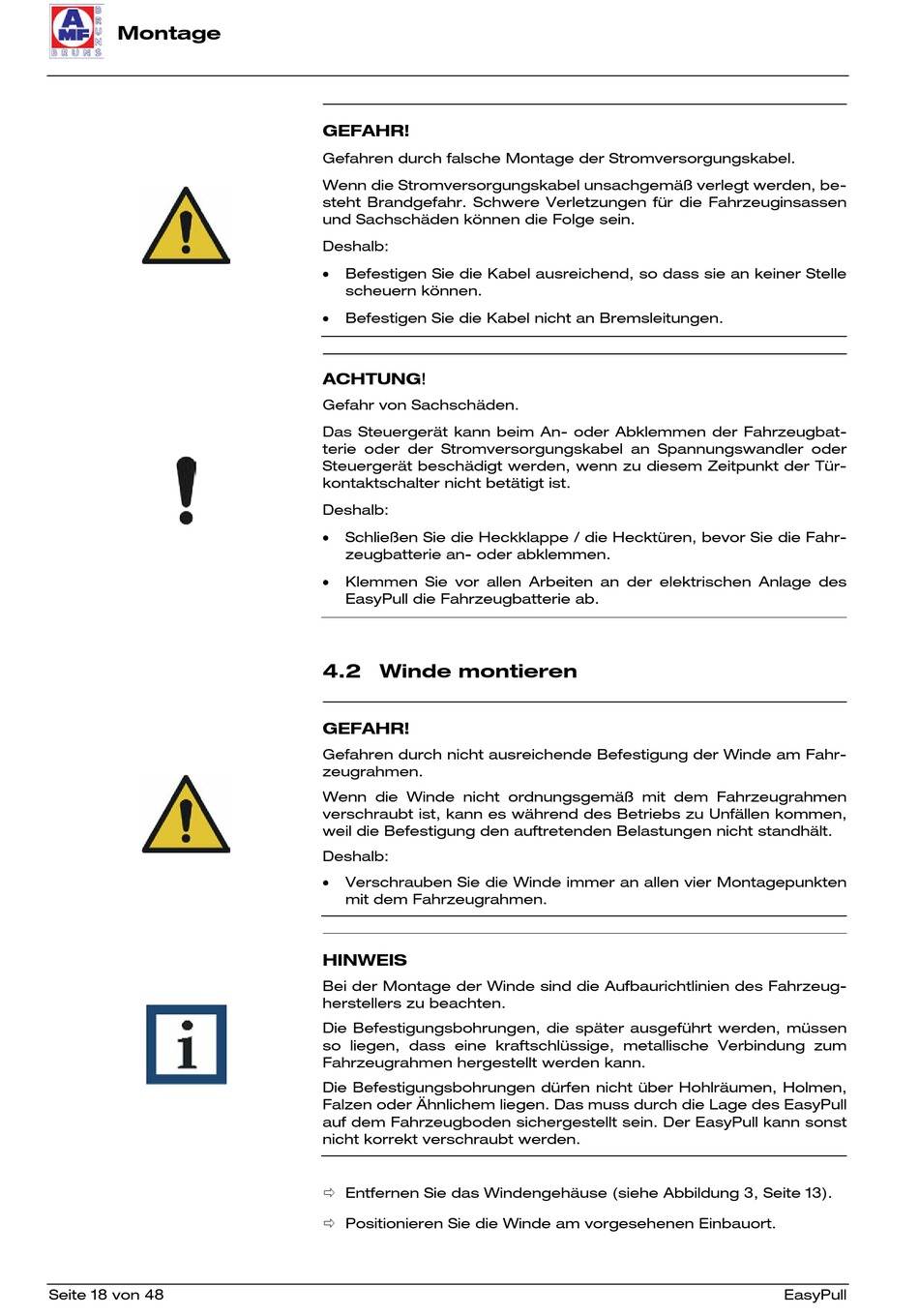

Seite 18 von 48
GEFAHR!
Gefahren durch falsche Montage der Stromversorgungskabel.
Wenn die Stromversorgungskabel unsachgemäß verlegt werden, be-
steht Brandgefahr. Schwere Verletzungen für die Fahrzeuginsassen
und Sachschäden können die Folge sein.
Deshalb:
Befestigen Sie die Kabel ausreichend, so dass sie an keiner Stelle
scheuern können.
Befestigen Sie die Kabel nicht an Bremsleitungen.
ACHTUNG!
Gefahr von Sachschäden.
Das Steuergerät kann beim An- oder Abklemmen der Fahrzeugbat-
terie oder der Stromversorgungskabel an Spannungswandler oder
Steuergerät beschädigt werden, wenn zu diesem Zeitpunkt der Tür-
kontaktschalter nicht betätigt ist.
Deshalb:
Schließen Sie die Heckklappe / die Hecktüren, bevor Sie die Fahr-
zeugbatterie an- oder abklemmen.
Klemmen Sie vor allen Arbeiten an der elektrischen Anlage des
EasyPull die Fahrzeugbatterie ab.
4.2 Winde montieren
GEFAHR!
Gefahren durch nicht ausreichende Befestigung der Winde am Fahr-
zeugrahmen.
Wenn die Winde nicht ordnungsgemäß mit dem Fahrzeugrahmen
verschraubt ist, kann es während des Betriebs zu Unfällen kommen,
weil die Befestigung den auftretenden Belastungen nicht standhält.
Deshalb:
Verschrauben Sie die Winde immer an allen vier Montagepunkten
mit dem Fahrzeugrahmen.
HINWEIS
Bei der Montage der Winde sind die Aufbaurichtlinien des Fahrzeug-
herstellers zu beachten.
Die Befestigungsbohrungen, die später ausgeführt werden, müssen
so liegen, dass eine kraftschlüssige, metallische Verbindung zum
Fahrzeugrahmen hergestellt werden kann.
Die Befestigungsbohrungen dürfen nicht über Hohlräumen, Holmen,
Falzen oder Ähnlichem liegen. Das muss durch die Lage des EasyPull
auf dem Fahrzeugboden sichergestellt sein. Der EasyPull kann sonst
nicht korrekt verschraubt werden.
Entfernen Sie das Windengehäuse (siehe Abbildung 3, Seite 13).
Positionieren Sie die Winde am vorgesehenen Einbauort.
