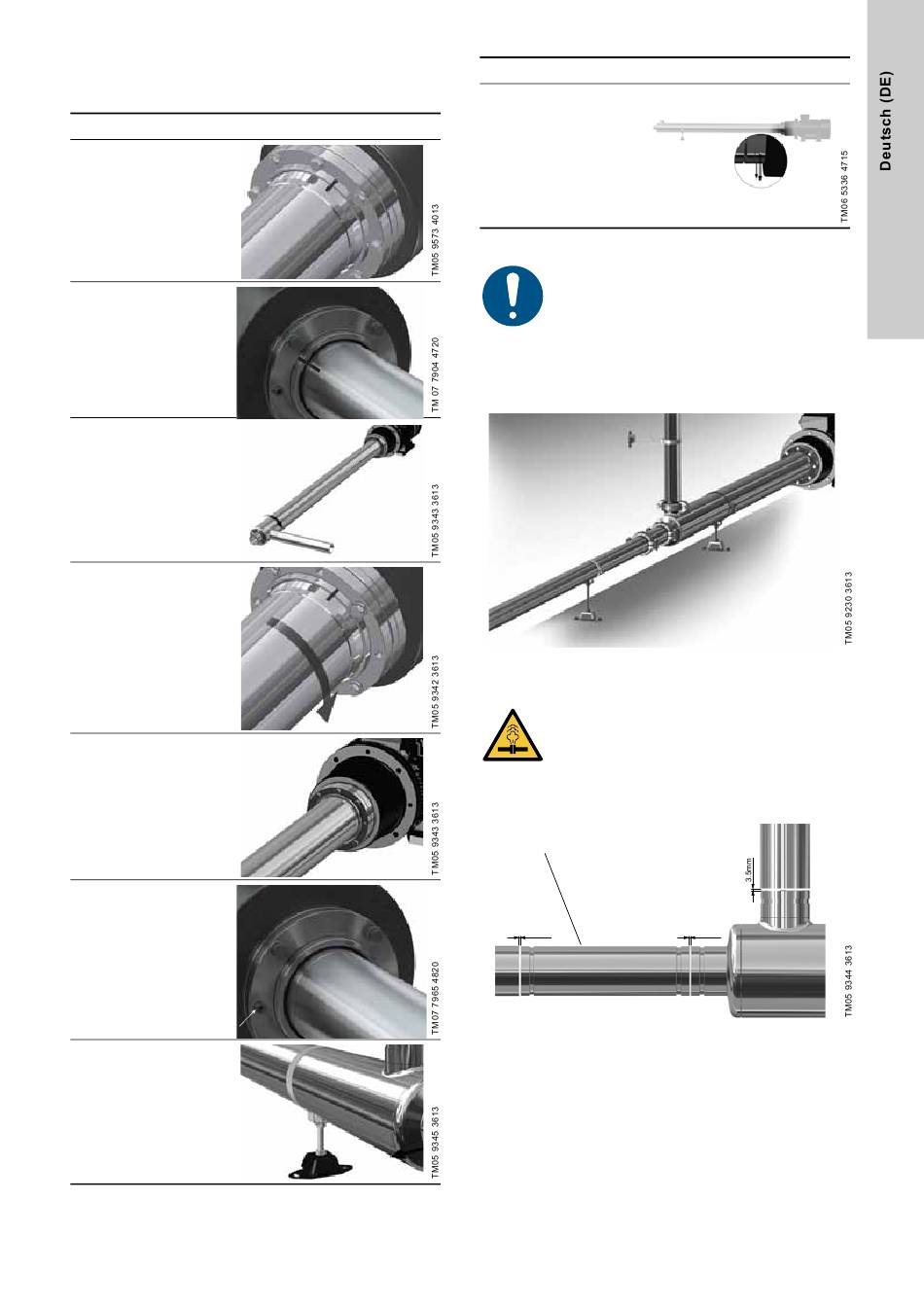

Stellung der Zulaufleitung
Um die Stellung der Zulaufleitung zu ändern, führen Sie die fol-
genden Schritte aus.
Schritt Beschreibung Abbildung
Alle Pumpen
(außer BMS hs
7-42): Markieren
Sie das Pumpen-
1a
gehäuse und die
Überwurfmutter.
Lösen Sie dann
die Schrauben.
BMS hs 7-42:
Markieren Sie das
Pumpengehäuse
1b und die Überwurf-
mutter. Lösen Sie
dann die Schrau-
ben.
Drehen Sie die
Zulaufleitung in
die gewünschte
Stellung und ver-
2 gewissern Sie
sich, dass die
Überwurfmutter
der Bewegung
folgt.
Prüfen Sie, ob die
Markierungen
3
richtig ausgerich-
tet sind.
Setzen Sie alle
Schrauben wie-
der ein. Alle Pum-
pen (außer BMS
4a
hs 7-42): Ziehen
Sie alle Schrau-
ben mit 33 Nm
fest.
BMS hs 7-42:
Ziehen Sie die in
der Abbildung
markierte
4b M8-Schraube mit
24 Nm und alle
anderen Schrau-
ben mit 33 Nm
fest.
Befestigen Sie
5 den Stützfuß am
Fundament.
Schritt Beschreibung Abbildung
Prüfen Sie, ob die
Entleerungsöff-
nungen richtig
angeordnet sind.
6 Bitte beachten
Sie, dass die BMS
hs 7-42 keine Ent-
leerungsöffnun-
gen aufweist.
Spülen der Anlage
Um eine Verunreinigung der Pumpe zu vermeiden,
spülen Sie die Leitungen, bevor Sie die Zulauf- und
Druckleitung anschließen.
Rohrleitungsanschluss
Sowohl die Zulauf- als auch die Druckleitung sind mit Kupplungs-
muffen für Victaulic-Kupplungen ausgestattet. Sie müssen in der
Nähe des Rohrendes abgestützt werden.
Abb. 5 Rohrhalter
WARNUNG
Anlage unter Druck
Tod oder ernsthafte Personenschäden
- Vermeiden Sie Spannungszustände im Rohrlei-
tungssystem.
Beim Montieren der Victaulic-Kupplungen ist es wichtig, einen
Spalt von 3,5 mm zwischen den beiden Rohren zu belassen.
Anschlussrohr
3.5mm
Abb. 6 Spalt zwischen den Rohren
Entleerungsöffnungen
3.5mm
