Montieren des Motors
Verwenden Sie Schwingungsdämpfer.
Der Motor muss waagerecht montiert werden. Sollte sich zwi-
schen dem Fundament und dem Motor ein Spalt befinden, ver-
wenden Sie eine Wasserwaage, Fühlerlehre und Unterlegbleche,
um den Motor in eine waagerechte Position zu bringen. Befesti-
gen Sie danach den Motor je nach Fundament mithilfe von geeig-
neten Schrauben.
Drehrichtung
WARNUNG
Stromschlag
Tod oder ernsthafte Personenschäden
- Der elektrische Anschluss darf nur von einer auto-
risierten Fachkraft in Übereinstimmung mit den ört-
lich geltenden Vorschriften vorgenommen werden.
Schließen Sie die Stromversorgung an und überprüfen Sie die
Drehrichtung. Siehe Abschnitt
Drehrichtung muss der Drehrichtung bei Normalbetrieb entspre-
chen. Siehe die Montage- und Betriebsanleitung des Motors.
Anheben und Bewegen der Pumpe mit freiem Wellenende
Heben Sie die Pumpe mit freiem Wellenende an die richtige
Stelle und senken Sie sie langsam ab.

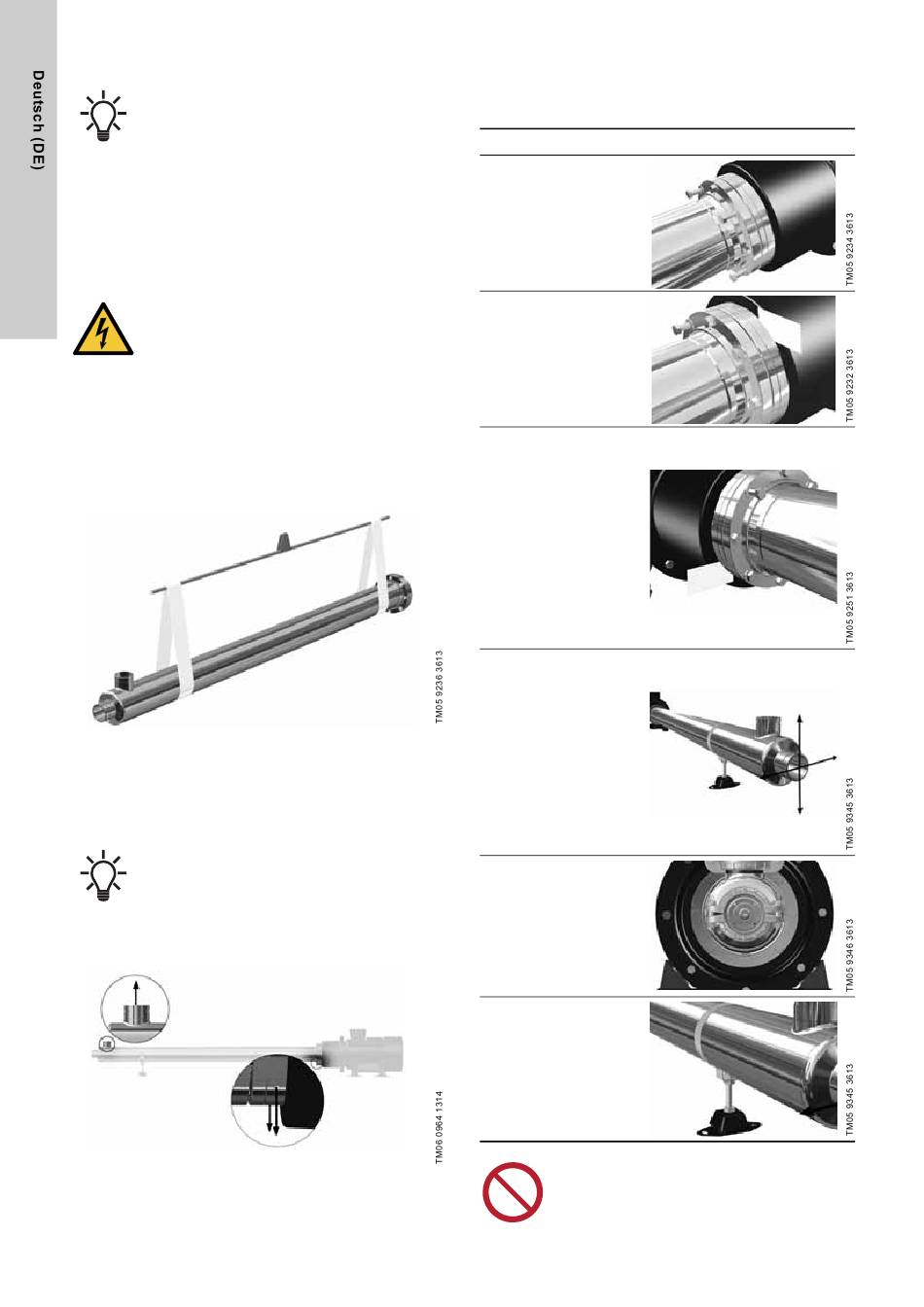

Abb. 3 Anheben der Pumpe
Damit sich die Pumpe an den Motorflansch anschließen lässt,
verwenden Sie den beiliegenden Stützfuß der Pumpe. Senken
Sie die Pumpe ab, bis der Stützfuß den Boden berührt.
Montieren von Motor und Pumpe
Achten Sie bei der Montage von Motor und Pumpe
darauf, dass die Zulaufleitung nach oben (12-Uhr-
Position) und die Entleerungsöffnungen nach unten
weisen.
Sie können die Position der Zulaufleitung bei Bedarf später
ändern. Siehe Abschnitt Stellung der
Zulaufleitung
Entleerungsöffnungen
Abb. 4 Anordnung der Entleerungsöffnungen. Bitte beachten
Sie, dass die BMS hs 7-42 keine Entleerungsöffnun-
gen aufweist.
4
5. Elektrischer Anschluss. Die
Zulaufleitung.
Montieren von Motor und Pumpe
Montieren Sie den Motor und die Pumpe, bevor Sie die Schrau-
ben festziehen. Um eine korrekte Installation zu gewährleisten,
gehen Sie wie folgt vor:
Schritt Beschreibung Abbildung
Setzen Sie alle
vier Schrauben
für den Anschluss
von Motor und
1
Pumpe ein.
Ziehen Sie die
Schrauben noch
nicht fest.
Passen Sie den
Spalt mithilfe
einer Fühlerlehre
oder einem ähnli-
2
chen Werkzeug
an. Ziehen Sie
eine Schraube
per Hand fest.
Passen Sie den
Spalt direkt
gegenüber (180°)
der Schraube an,
die Sie gerade
festgezogen
haben.
3
Ziehen Sie die
Schraube noch
nicht fest. Bewe-
gen Sie die
Pumpe, um den
Spalt einzustel-
len.
Bewegen Sie die
Pumpe und stel-
len Sie den Spalt
mithilfe einer Füh-
lerlehre ein. Zie-
hen Sie die
4 Schraube per
Hand fest. Sollte
die Zulaufleitung
gedreht werden
müssen, siehe
Abschnitt Stellung
der Zulaufleitung.
Wenn der Spalt
eingestellt ist, zie-
hen Sie alle
5
Schrauben mit
33 Nm über
Kreuz an.
Befestigen Sie
6 den Stützfuß am
Fundament.
Der Stützfuß darf keine Spannungen auf die Pumpe
übertragen.
