ABB UniGear ZS1 Installations-, Betriebs- Und Wartungsanleitung Seite 14

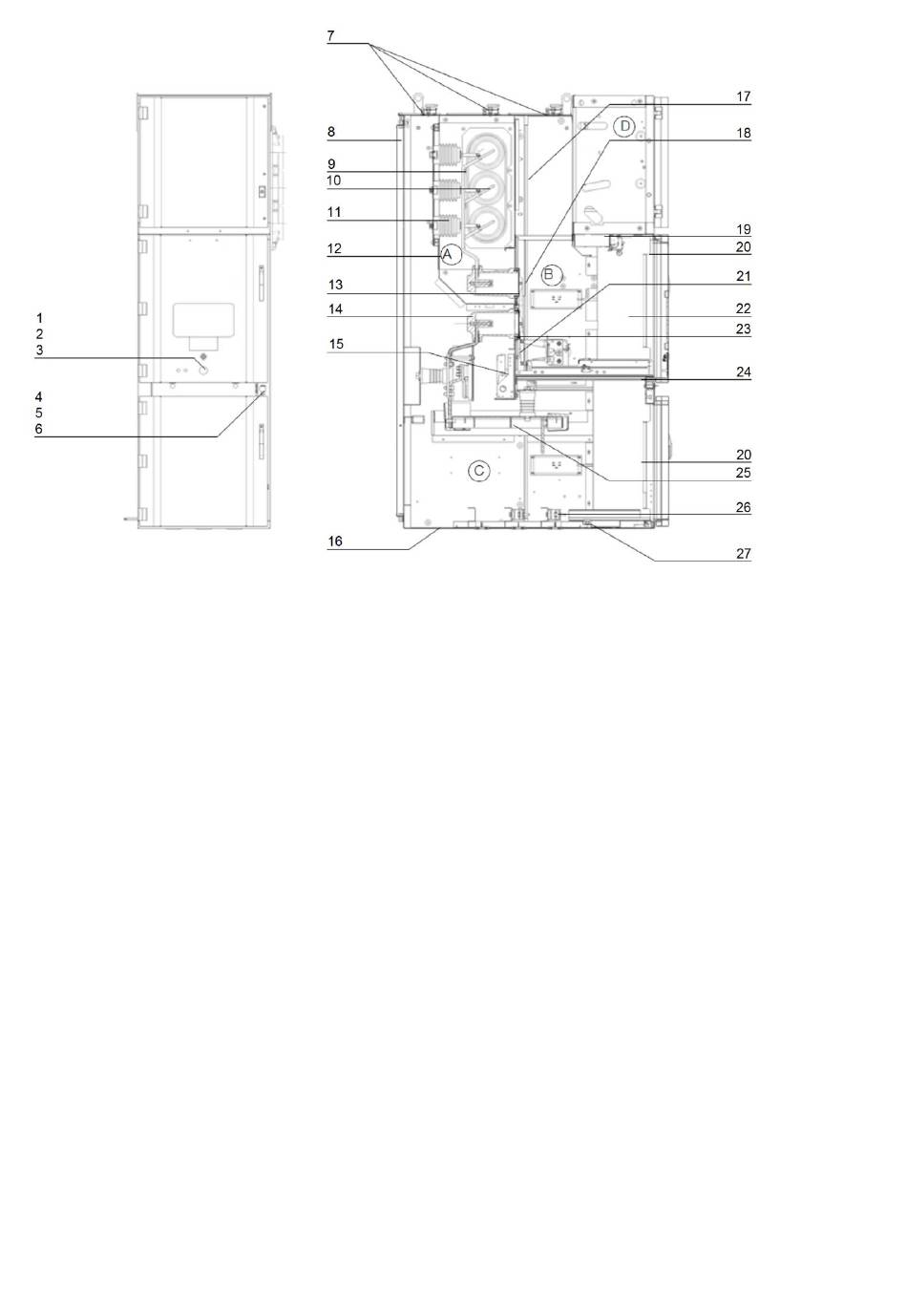

Ab b i l d u n g 5: Uni G ear Di g i tal - Pan el (Sp an n un g smessu n g im Sammel s ch i en en rau m )
A Sammelsch ien enr au m
B Last t rennsc halt err au m
C Kabelr au m
D Nied erspa nn ungsr au m
1 Spind el mecha nis mus
2 Z apf en an Sp ind el
3 Loch in d. Spind el f ür Einl ege h ebel
4 Bet ät igu ngs mec han is mus Erdu ngsscha lt er
5 Schalt we lle f ür Erdu ngssc halt e r
6 Schieb er
7 Druck ent last un gsk lappe
8 G ehäus e
9 Abgan gssch ien e
10 Sammelsch ien e
11 T rennwand
12
12 Mo nt age pl at t e
13 Einf ahrt ul pe n
14 Erdungssc ha lt er
15 Spann un gssens or i m Kabe lrau m
Boden ab deck ung – g et eilt
16
17 T rennwand, her ausn eh mb ar
18 O berer Shut t er
19 St eckv erbinder d. St euerv erdra ht ung
20 St euerle it un gsk anal
21 Unt erer Shut t er
22 Einschu b
23 St romse nsor
24 Hori zo nt ale T rennwa nd, her aus neh mb ar
25 Kabel en dv erschl uss
26 Kabelk le mme
27 Haupt er du ngssch ien e
