ABB UniGear ZS1 Installations-, Betriebs- Und Wartungsanleitung Seite 12

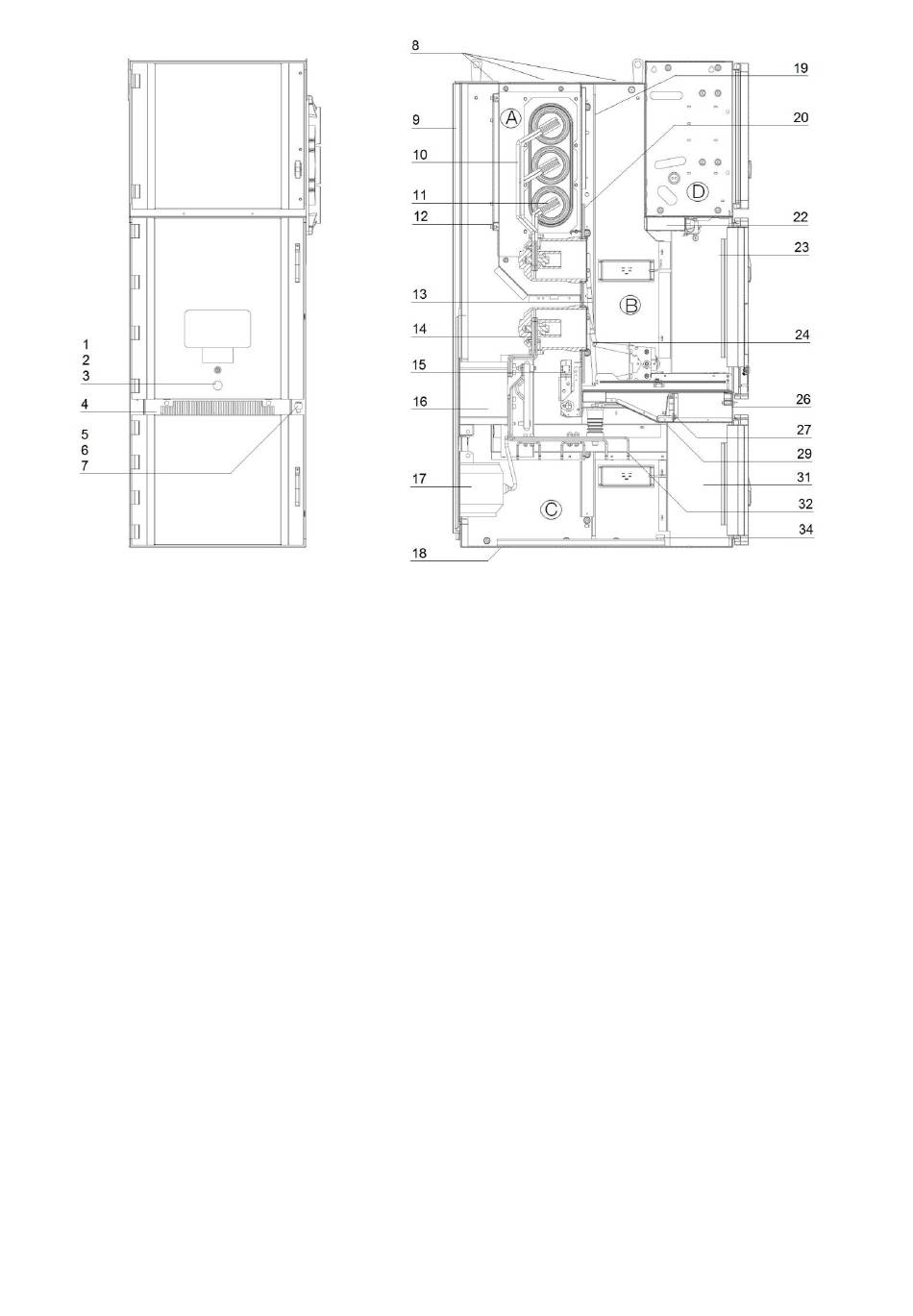

Ab b i l d u n g 3: Uni G ear - Ei n sp ei seei n h ei t 17. 5 kV, 31. 5 k A.
A Sammelsch ien enr au m
B Leist un gssch alt erra u m
C Kabelr au m
D Nied erspa nn ungsr au m
1 Spind el mecha nis mus
2 Z apf en an Sp ind el
3 Loch in d. Spind el f ür Einl ege h ebel
4 Belüf t un gsgit t er
5 Bet ät igu ngs mec han is mus Erdu ngsscha lt er
6 Schalt we lle f ür Erdu ngssc halt e r
7 Schieb er
8 Druck ent last un gsk lappe
9 G ehäus e
10 Abgan gssch ien e
11 Sammelsch ien e
12 T rennwand
10
13 Mo nt age pl at t e
14 Einf ahrt ul pe n
15 Erdungssc ha lt er
16 St romw and ler
17 Spann un gswa ndl er
Boden ab deck ung – g et eilt
18
T rennwand – h eraus neh mbar
19
20 O berer Shut t er
22 St eckv erbinder d. St euerv erdra ht ung
23 St euerle it un gsk anal
24 Unt erer Shut t er
26 Belüf t un gsgit t er
27 Klapp e hi nt en
29 Hori zo nt ale T rennwa nd, her aus neh mb ar
31 St euerle it un gsk anal
32 Kabel en dv erschluss
34 Haupt er du ngssch ien e
