ABB UniGear ZS1 Installations-, Betriebs- Und Wartungsanleitung Seite 73

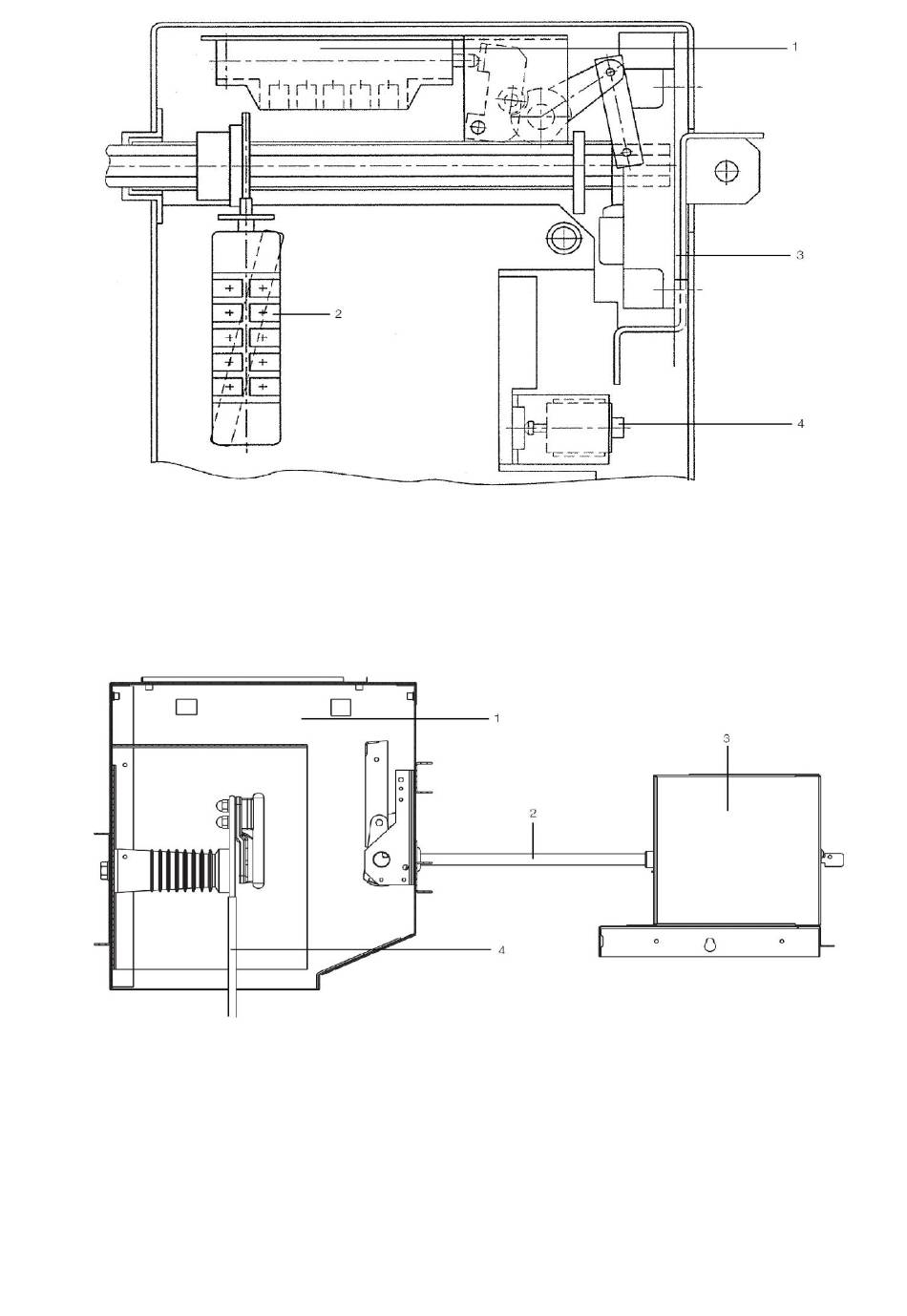

Ab b i l d u n g 118: 12/ 17, 5 - kV - S ch al tfel d er - Au fsatz kast en mi t Erd u ng ssch al ter fü r Samme l sch i en en erd u n g
1 Hilf sscha lt er AUS
2 Hilf sscha lt er EIN
3 Schieb er
4 Verrieg elu ngs magn et
Ab b i l d u n g 119: 24 - kV- Sch al tf el d er - Au fsatz kast en mi t Erd u n g ssch al ter fü r Sammel s ch i en en erd u n g . Di e An o rd n u n g ist
d i e g l ei ch e w i e in d er Ab b i l d un g ob en .
1 Auf sat zk ast en f ür Erdun gsscha lt er
2 Sechsk ant well e
3 Ant riebs mec ha nis mus - K ast en
4 F lache Ab gan gsschi ene f ür Erd ungssch alt er
71
