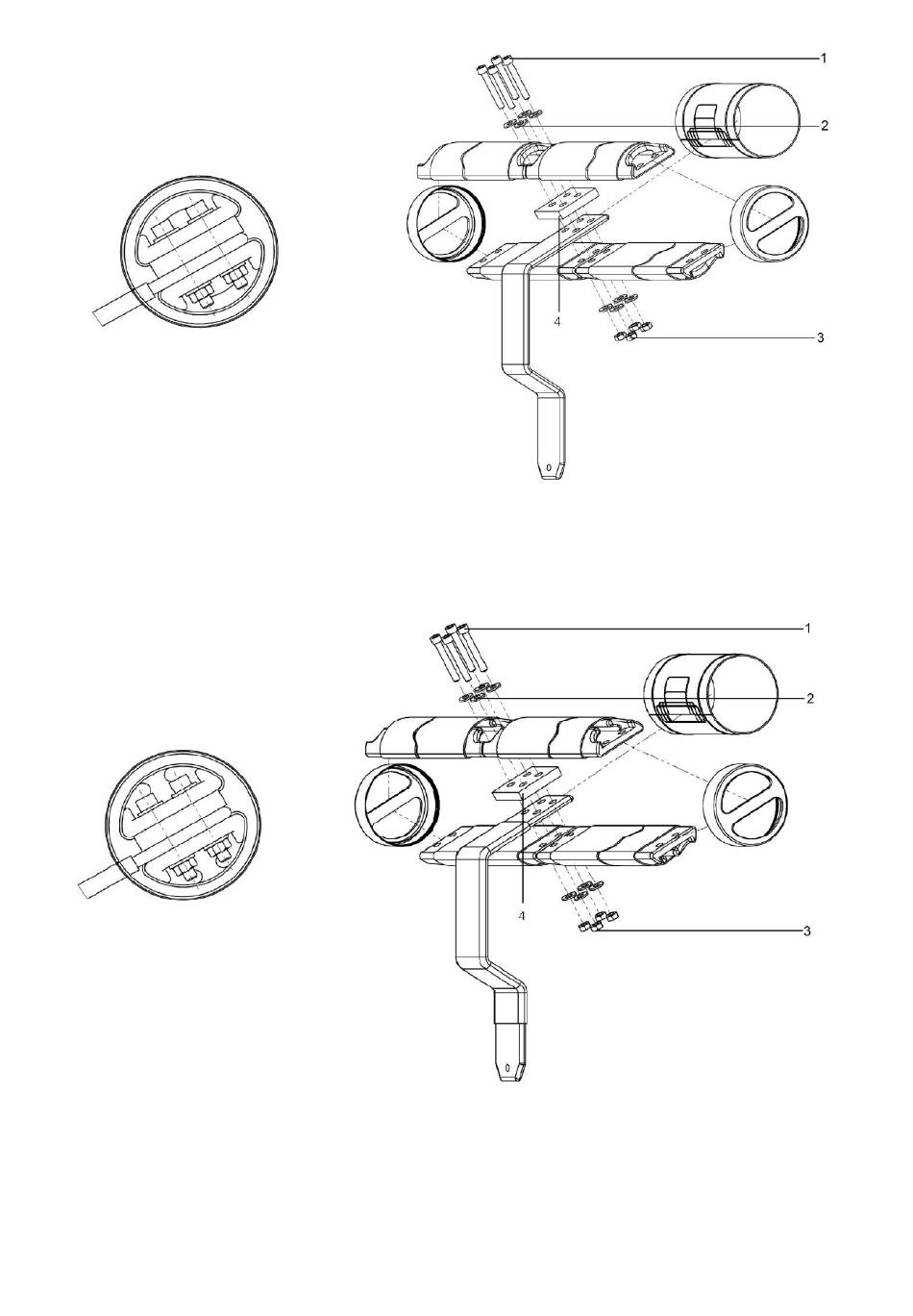

Ab b i l d u n g 100: 12/ 17, 5 - kV - S ch al tfel d er – Ab g an g ssch i en e n 630 - 1250 A, Sam mel sch i en en 3150 A - 36 00 A - 400 0 A
1 4 10x6 0 Schrau ben
2 8 M1 0- Unt er legsc he ibe n
3 4 M1 0- Mut t ern
4 1 Abst ands halt er (1 5 mm)
Ab b i l d u n g 101: 12/ 17, 5 - kV - S ch al tfel d er – Ab g an g ssch i en e n 630 - 1250 A, Sam mel sch i en en 3150 A - 36 00 A - 400 0 A,
o ffen es D - Pro fi l
1 4 10x6 0 Schrau ben
2 8 M1 0- Unt er legsc he ibe n
3 4 M1 0- Mut t ern
4 1 Abst ands halt er (1 5 mm)
