2 VSPD installieren
2.4
Karte einbauen
Installations- und Bedienungsanleitung | RD 30523-B/09.13
Entnehmen Sie die Karte der Verpackung nur an einem geschützten Arbeitsplatz.
Berühren Sie keine elektrischen Bauteile und setzen Sie die Verstärkerkarte wie in
Abbildung 2 "Einbau der Verstärkerkarte" gezeigt in den dafür vorgesehenen Karten-
halter ein.
So bauen Sie die Verstärkerkarte VSPD korrekt ein:
Spannungsfreien Zustand am verwendeten Kartenmagazin herstellen.
Verstärkerkarte an der Frontplatte anfassen und aus der Packung entnehmen.
Verstärkerkarte ohne Gewalteinwirkung wie in Abbildung "Einbau der Verstärker-
karte" gezeigt in die Führungsschienen des Kartenmagazins schieben.
Messerleiste der Verstärkerkarte durch leichten Druck auf die Frontplatte einras-
ten.
Messerleiste
Befestigungs-
schrauben

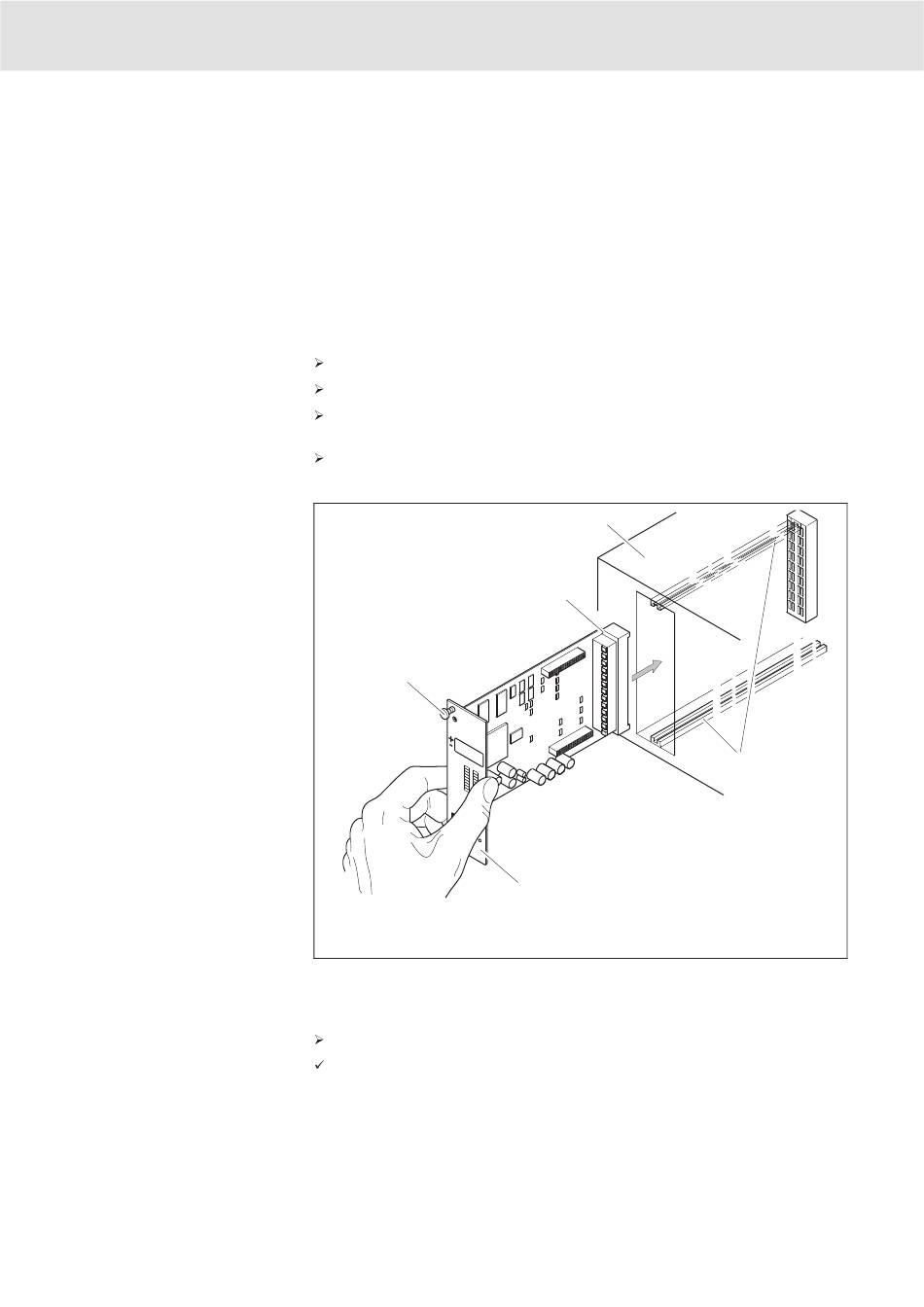

Abb. 2 Einbau der Verstärkerkarte
Die beiden Befestigungsschrauben an der Frontplatte festdrehen.
Die Verstärkerkarte ist jetzt korrekt eingebaut.
Kartenmagazin
Frontplatte
Führungsschienen
