RD 30232
Ausgabe: 2020-09
Ersetzt: 2020-04

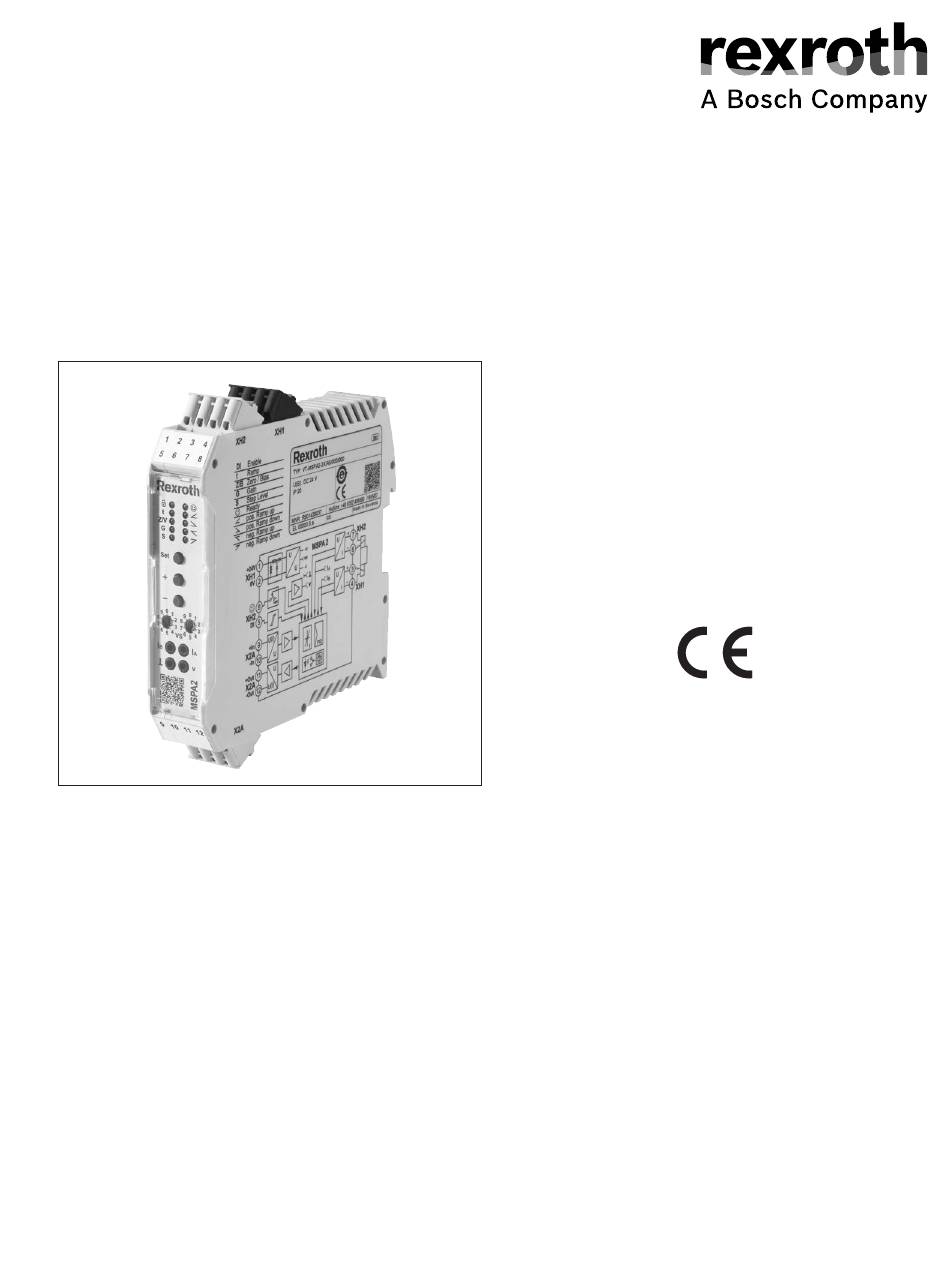

Ventilverstärker für Proportionalventile
ohne elektrische Wegrückführung
Typ VT-MSPA
H8134
Merkmale
▶ Sollwerteingang 0 ... ±10 V oder 4 ... 20 mA
▶ Verpolungsschutz der Betriebsspannung
▶ Rampenbildner auf und ab getrennt einstellbar
▶ Nullpunkteinstellung
▶ Sollwertanpassung
▶ Kennlinienbildner
▶ Getaktete Stromendstufe
▶ Ausgang kurzschlussfest
▶ LED Statusanzeigen
▶ Messbuchsen für: Stromistwert, interner Stromsoll/
Einstellwert
▶ Geräteserie 2X
▶ Geeignet zur Ansteuerung von Proportionalventilen und
Pumpenansteuerungen ohne elektrische Wegrückfüh-
rung
▶ Einfache Ventilauswahl der Rexroth-Ventile für die
Industriehydraulik
▶ Kennlinien der Ventile im Gerät hinterlegt
▶ Ventiloptimierung über Taster
▶ Alle Ventilparameter einstellbar
Inhalt
Merkmale
Bestellangaben
Funktion
Blockschaltbild
Technische Daten
Abmessungen
Statusbeschreibung LED´s
Zubehör
Zuordnung: Schalterstellung/Ventiltyp
Projektierungs- und Wartungshinweise
Weitere Informationen
RD 30232, Ausgabe: 2020-09, Bosch Rexroth AG
1
2
3
4, 5
6, 7
8
9
9
10
11
11
Werbung
Verwandte Anleitungen für Bosch Rexroth VT-MSPA
Inhaltszusammenfassung für Bosch Rexroth VT-MSPA
- Seite 1 Technische Daten 6, 7 ▶ Kennlinienbildner Abmessungen ▶ Getaktete Stromendstufe Statusbeschreibung LED´s ▶ Ausgang kurzschlussfest Zubehör ▶ LED Statusanzeigen Zuordnung: Schalterstellung/Ventiltyp ▶ Messbuchsen für: Stromistwert, interner Stromsoll/ Projektierungs- und Wartungshinweise Einstellwert Weitere Informationen RD 30232, Ausgabe: 2020-09, Bosch Rexroth AG...
-
Seite 2: Verfügbare Varianten
Sollwert Spannung (1 Magnet 0 … +10 V / 2 Magnete 0 … ±10 V) Sollwert Strom (4 … 20 mA) Weitere Angaben im Klartext Verfügbare Varianten Material-Nr. VT-MSPA1-2X/A5/000/000 R901439034 VT-MSPA1-2X/F5/000/000 R901439036 VT-MSPA2-2X/A5/000/000 R901439037 VT-MSPA2-2X/F5/000/000 R901439038 Bosch Rexroth AG, RD 30232, Ausgabe: 2020-09... -
Seite 3: Funktion
Mit dem Sollwertabschwächer ist die Reduzierung des B min Sollwertes möglich. Siehe auch „Blockschaltbild“ Seite 4 und 5. Ventil Typ 4WRPH6…SO855, Schalterstellung 0-5: ▶ Sollwert ±10 V ▶ Digitaler Eingang 2, Sollwertinvertierung (permanente Frei- gabe) RD 30232, Ausgabe: 2020-09, Bosch Rexroth AG... - Seite 4 4/12 VT-MSPA | Ventilverstärker Blockschaltbild: VT-MSPA1… Enable Logik Bosch Rexroth AG, RD 30232, Ausgabe: 2020-09...
- Seite 5 Ventilverstärker | VT-MSPA 5/12 Blockschaltbild: VT-MSPA2… Enable Enable Logik RD 30232, Ausgabe: 2020-09, Bosch Rexroth AG...
-
Seite 6: Technische Daten
Weitere Hinweise Siehe Bedienungsanleitung 30232 Bei Ventilen mit 0,8 A maximaler Magnetstrom ist der untere Grenzwert 21 V Maximalwert abhängig vom ausgewählten Ventil > 50 k Abhängig vom ausgewählten Ventil Gilt bei Sollwert von 100 % Bosch Rexroth AG, RD 30232, Ausgabe: 2020-09... - Seite 7 A/m 100 mit BWK A 50/60 Hz ▶ EN 61000-6-3 / EN 61000-6-4 – EN 55016-2-1 Funkstörspan- MHz 0,15 … 30 (Klasse A, EN 55022) nung – EN 55016-2-3 Funkstörfeld- MHz 30 … 6000 (Klasse B, EN 55022) stärke RD 30232, Ausgabe: 2020-09, Bosch Rexroth AG...
-
Seite 8: Abmessungen (Maßangaben In Mm)
Anwahl der Parameter und Einstellen der Parameterwerte Bereit 4 Drehschalter Auswahl der Ventiltypen + Magnet A 5 Messbuchsen zum Anschluss eines Messinstruments ‒ Magnet A + Sollwert ‒ Sollwert + Istwert ‒ Istwert Nur VT-MSPA2 Bosch Rexroth AG, RD 30232, Ausgabe: 2020-09... - Seite 9 3. Quadrant (negativer Sollwert steigend) 4. Quadrant (negativer Sollwert fallend) Ausführliche Beschreibung in der Betriebsanleitung 30232-B Funktion des Digitaleingangs im Setup einstellbar Zubehör (separate Bestellung) Material-Nr. Schirmset zur Montage bei geschirmten R961011117 Leitungen RD 30232, Ausgabe: 2020-09, Bosch Rexroth AG...
-
Seite 10: Zuordnung: Schalterstellung/Ventiltyp
Pump Control 2 (0,6 A) ED72 (A10VSO/31) ER72 (A10VSO/31) Pump Control 3 (0,6 A) EP2 (A10VSO/52, 53) EK2 (A10VSO/52, 53) L4 (A15VSO…) E2 (A15VSO…) EP2,6(A6VM) Verfügbar ab Serie 21 Verfügbar ab Serie 22 Bosch Rexroth AG, RD 30232, Ausgabe: 2020-09... - Seite 11 ‒ ‒ ‒ ‒ ‒ ‒ ‒ ‒ ‒ ‒ ‒ ‒ ‒ ‒ ‒ Pump Control 1 (0,74 A) EP (A4CSG) ‒ ‒ Universal (0,8 A) Universal (1,6 A) Universal (2,5 A) RD 30232, Ausgabe: 2020-09, Bosch Rexroth AG...
-
Seite 12: Projektierungs- Und Wartungshinweise
Datenblatt 07800 ▶ Montage, Inbetriebnahme, Wartung von hydraulischen Anlagen Datenblatt 07900 Bosch Rexroth AG © Alle Rechte Bosch Rexroth AG vorbehalten, auch bzgl. jeder Verfügung, Industrial Hydraulics Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Zum Eisengießer 1 Schutzrechtsanmeldungen.
