RD 30523-B/09.13 | Installations- und Bedienungsanleitung
5
Diagnosen durchführen
5.1
Diagnosemöglichkeiten an der Verstärkerkarte VSPD

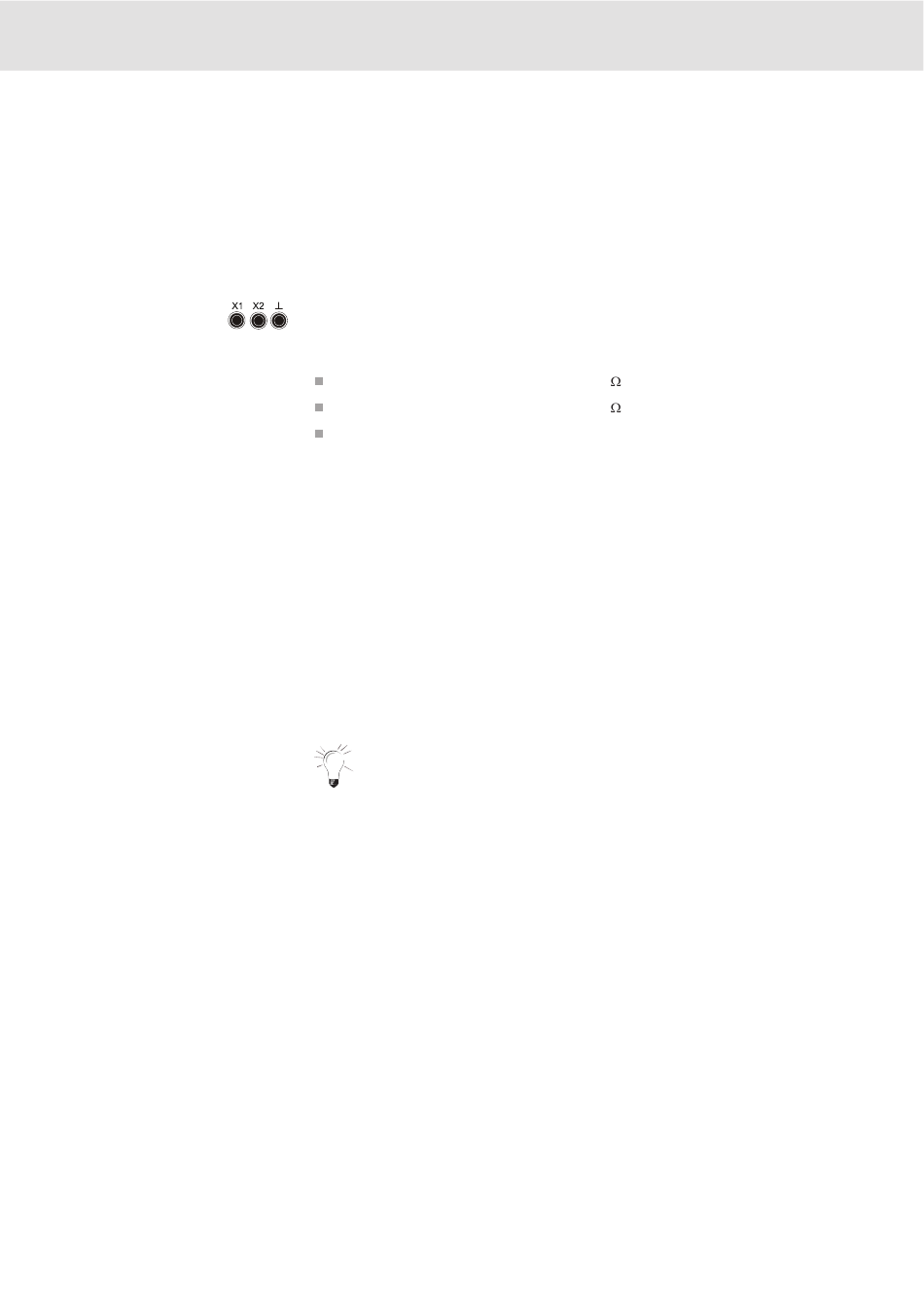

Diagnoseanschluss
Diagnoseanschluss "X1"
Diagnoseanschluss "X2"
Anzeige*
(Darstellen der Reaktionen im
Fehlerfall)
Am Diagnoseanschluss auf der Frontplatte der Verstärkerkarte VSPD (siehe Kapitel
4.1 Anzeige-/Bedienelemente und Anschlüsse der Verstärkerkarte, Abb. 5 Anzeige-
/Bedienelemente und Anschlüsse der Verstärkerkarte) liegen zwei Ausgangssignale
mit folgenden Eigenschaften an:
X1, 10 Volt für Diagnosegeräte mit R
X2, 10 Volt für Diagnosegeräte mit R
COM, Masse
Am Diagnoseanschluss "X1" messen Sie das Signal des analogen Ausgangs "AO3".
An diesem Ausgang kann der Magnetstrom des Ventils gemessen werden.
Sie können hier abweichend zu "AO3" das zu messende Signal auswählen. Die Aus-
wahl des Signals erfolgt im Programm „BODAC". Im Auslieferungszustand ist hier das
Signal „gerampter Sollwert" eingestellt...
Während der Erstinbetriebnahme legen Sie über die Software BODAC im Fenster
"Fehler" die Reaktion der an die Verstärkerkarte angeschlossenen Verbraucher (An-
triebe etc.) fest. Erkennt die Verstärkerkarte einen in der Software BODAC festgeleg-
ten Fehler, wird dieser über die Anzeige der Verstärkerkarte VSPD dargestellt.
Erkennt die Verstärkerkarte einen in der Software BODAC festgelegten
Fehler, beachten Sie folgende Vorgehensweise:
Auf der Anzeige der Verstärkerkarte blinkt die Buchstabenkombina-
tion "FEHL" (Error)!
Drücken Sie "ENTER" um die Fehlermeldung auf der Anzeige darzustel-
len und beseitigen Sie den Fehler.
Die Vorgehensweise zum Festlegen des Verhaltens im Fehlerfall entnehmen Sie der
Dokumentation "Inbetriebnahme der Verstärkerkarte VSPD und Bedienung der Soft-
ware BODAC".
* nur bei VT-VSPD-1-2x/V0/1-0-1
Hydraulics | Bosch Rexroth AG
Diagnosen durchführen 5
> 1 M
i
> 1 M
i
39/48
