Analoger Verstärker
Typ VT 12013 (mod. VT 3006)
Geräteserie 3X
Inhaltsübersicht
Inhalt
Merkmale
Merkmale
- geeignet zur Ansteuerung von vorgesteuerten Proportional-
Seite
Wegeventilen (Typ .WRZ, bis Geräteserie 6X) und direkt-
gesteuerten Proportional-Druckventilen (Typ DBEP6 und
2
3DREP6, jeweils Geräteserie X) ohne elektrische Wegrück-
2 und 3
führung
4
- Änderung gegenüber Basis:
• ohne Sprungfunktion
5
• Vorstrom 300 mA statt 20 mA
6
- vier mit Potentiometern einstellbare Sollwerte
6
- vier Sollwertabrufe mit LED-Anzeige
7
- Differenzeingang
7
- Rampenbildner mit fünf Rampenzeiten
- zwei getaktete Stromendstufen
- Verpolungsschutz für die Spannungsversorgung
Kartenhalter:
- Typ VT 3002-2X/32, siehe RD 29928
Einfachkartenhalter ohne Netzteil
Netzteil:
- Typ VT-NE30-X, siehe RD 29929
Kompaktnetzgerät 5/230 VAC → 24 VDC, 08 W
Hinweis:
Im Auslieferungszustand sind die Verstärker mit einer Rampenzeit
von 5 s ausgeführt (Einstellung der Rampenzeit von s
siehe Seite 5).
RD 29926-03/11.06
Ersetzt: RD 29926-D/04.04
H4240_d

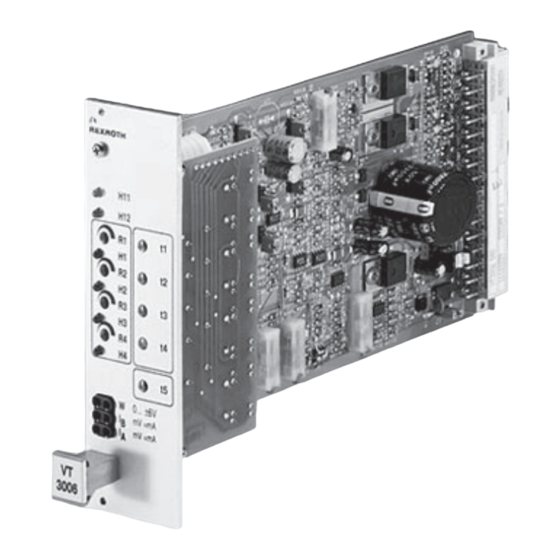

Basisverstärker VT 3006
/8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch VT 12013
Inhaltszusammenfassung für Bosch VT 12013
-
Seite 1: Inhaltsverzeichnis
Analoger Verstärker RD 29926-03/11.06 Ersetzt: RD 29926-D/04.04 Typ VT 12013 (mod. VT 3006) Geräteserie 3X H4240_d Basisverstärker VT 3006 Inhaltsübersicht Merkmale – geeignet zur Ansteuerung von vorgesteuerten Proportional- Inhalt Seite Wegeventilen (Typ .WRZ, bis Geräteserie 6X) und direkt- Merkmale gesteuerten Proportional-Druckventilen (Typ DBEP6 und Bestellangaben 3DREP6, jeweils Geräteserie X) ohne elektrische Wegrück-... -
Seite 2: Bestellangaben
Bosch Rexroth AG Hydraulics VT 12013 RD 29926-03/11.06 Bestellangaben VT 12013 Verstärker für Proportional-Wegeventile (Typ .WRZ, weitere Angaben im Klartext bis Geräteserie 6X) und Proportional-Druckventile (Typ DBEP6 und 3DREP6, jeweils Geräteserie X) Geräteserie 30 bis 39 = 3X (30 bis 39: unveränderte technische Daten und Anschlussbelegung) Funktionsbeschreibung Mit den Sollwerteingängen bis 4 können durch Ansteuern... -
Seite 3: Funktionsbeschreibung 2 Und
Hydraulics Bosch Rexroth AG RD 29926-03/11.06 VT 12013 Funktionsbeschreibung (Fortsetzung) Durch Schalten von Relais K5 oder durch eine externe Brücke Die LED „H“ leuchtet, wenn die Betriebsspannung angelegt wird die Rampenzeit auf ihren Minimalwert (ca. 30 ms) gesetzt. ist. Das Ausgangssignal des Rampenbildners [4] geht parallel auf Die LED „H2“... -
Seite 4: Blockschaltbild / Anschlussbelegung
Bosch Rexroth AG Hydraulics VT 12013 RD 29926-03/11.06 Blockschaltbild / Anschlussbelegung... -
Seite 5: Technische Daten
Hydraulics Bosch Rexroth AG RD 29926-03/11.06 VT 12013 Technische Daten (Bei Geräteeinsatz außerhalb den angegebenen Werte bitte anfragen!) Betriebsspannung 24 VDC +60 % –5 % Funktionsbereich: – oberer Grenzwert 39 V – unterer Grenzwert 22 V Leistungsaufnahme < 50 VA Stromaufnahme I <... -
Seite 6: Ausgangskennlinie
Bosch Rexroth AG Hydraulics VT 12013 RD 29926-03/11.06 Ausgangskennlinie Magnet „A“ Magnet „B“ – 100 % – 50 % + 50 % + 100 % ← Sollwert in % → Anzeige-/ Einstellelemente max. Rampenzeit Vorstrom ca. 1 s oder 5 s Magnet “A“... -
Seite 7: Geräteabmessungen
Hydraulics Bosch Rexroth AG RD 29926-03/11.06 VT 12013 Geräteabmessungen (Nennmaße in mm) 3006 8TE (40,3) Projektierungs- / Wartungshinweise / Zusatzinformationen – Die Verstärkerkarte darf nur im spannungslosen Zustand gezogen oder gesteckt werden! – Zum Anschluss der Magnete dürfen keine Stecker mit Freilaufdioden oder LED-Anzeigen verwendet werden! –... - Seite 8 Bosch Rexroth AG Hydraulics VT 12013 RD 29926-03/11.06 Notizen Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutz- Hydraulics rechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weiterga- Zum Eisengießer berecht, bei uns. 9786 Lohr am Main, Germany Die angegebenen Daten dienen allein der Produktbeschreibung.
