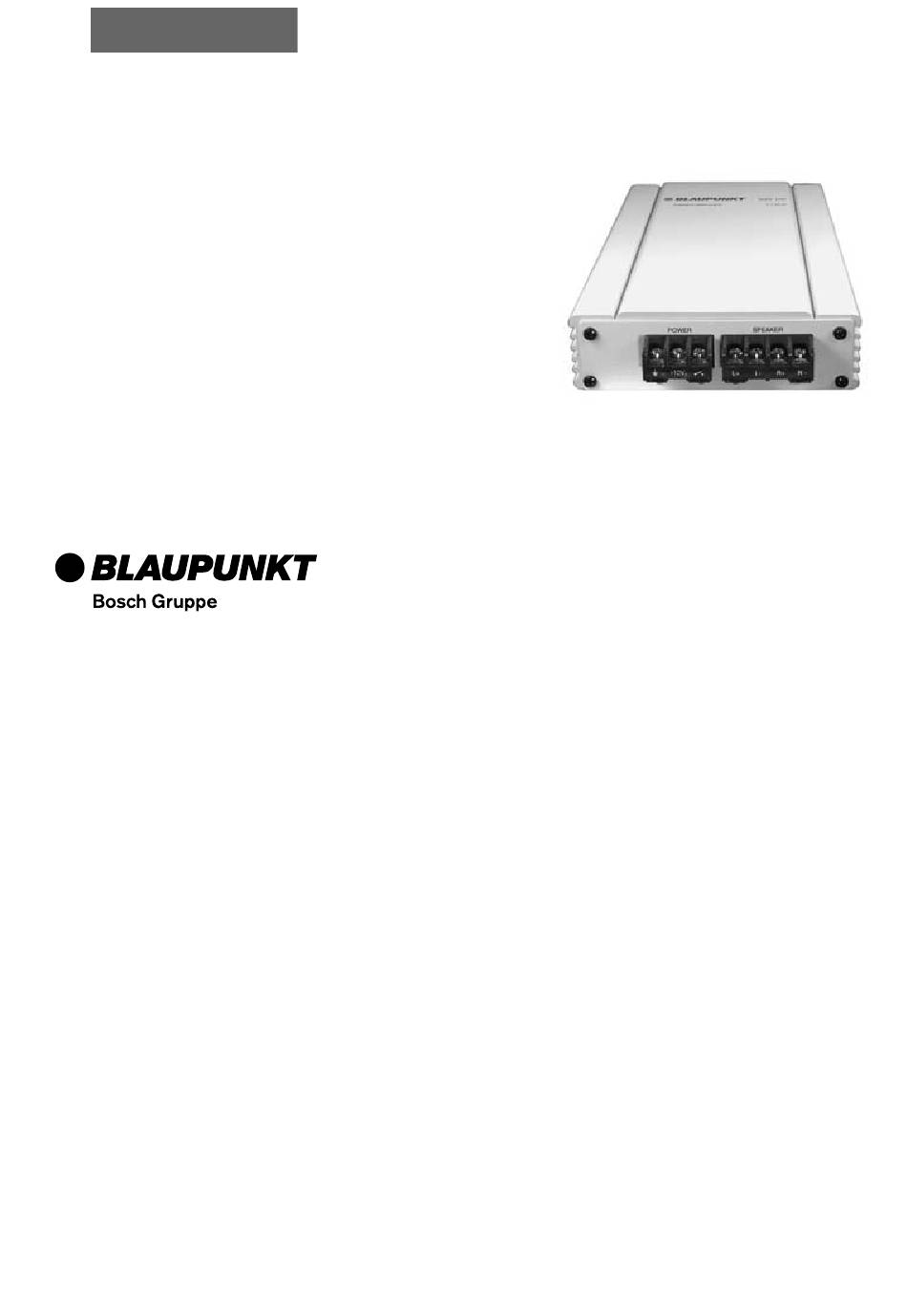

Amplifier
BSX 120
Einbauanleitung
Fitting instructions
Instructions de montage
Istruzioni di montaggio
Inbouwinstrukties
Monteringsanvisning
Instrucciones de montaje
Instruções de montagem
Sicherheitshinweise
Einbau- und Anschlußvorschriften
Für die Dauer der Montage und des Anschlusses
ist der Minuspol der Batterie abzuklemmen.
Hierbei sind die Sicherheitshinweise des Kfz-
Herstellers (Airbag, Alarmanlagen, Bordcomputer,
Wegfahrsperren) zu beachten.
Beim Bohren von Löchern darauf achten, daß
keine Fahrzeugteile (Batterie, Kabel,
Sicherungskasten) beschädigt werden.
Der BSX 120 wird an einem geeigneten Montageort
z. B. an der Spritzwand, unter der
Instrumententafel, unter den Sitzen oder im
Kofferraum montiert.
Bei der Wahl des Montageortes auf ausreichende
Wärmeableitung achten.
Alle Kabel sind zur Störsicherheit in genügendem
Abstand von Kabelbäumen zu verlegen.
An scharfkantigen Löchern Kabeldurchführungen
verwenden.
Nur Lautsprecher mit 4
Max. Belastbarkeit (Musikleistung) beachten.
Lautsprecheranschlußkabel bis 16 mm
verwenden.
Lautsprecher nicht an Masse schließen, nur die
bezeichneten Klemmen verwenden.
Der Querschnitt des Pluskabels darf 2,5 mm
unterschreiten.
Das Gerät ist mit einer Sicherung, 20 A flink,
abgesichert.
BSX 120
8 622 400 264
Ω
Impedanz verwenden.
2
2
11/95
