Elektrischer Verstärker zur
Ansteuerung von Proportional-
Wegeventilen ohne Lageregelung
Typ VT 3013 und VT 3014
Geräteserie 3X
Inhaltsübersicht
Inhalt
Merkmale
Bestellangaben
Funktionsbeschreibung
Blockschaltbild / Anschlussbelegung VT 3013-3X und VT 3014-3X
Technische Daten
Ausgangskennlinie
Anzeige- / Einstellelemente VT 3013-3X und VT 3014-3X
Geräteabmessungen
Projektierungs- / Wartungshinweise / Zusatzinformationen
Informationen zu lieferbaren Ersatzteilen:
www.boschrexroth.com/spc
Merkmale
Seite

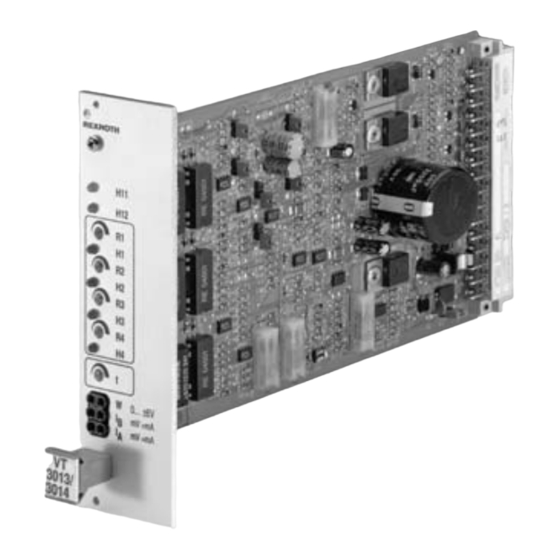

Die Verstärker VT 3013-3X und VT 3014-3X sind geeignet zur
Ansteuerung von direktgesteuerten Proportional-Wegeventilen
1
(WRA6 und WRA10, Geräteserie 1X) ohne Lageregelung.
2
– vier mit Potentiometern einstellbare Sollwerte
2 und 3
– vier Sollwertabrufe mit LED-Anzeige
4
– Differenzeingang
5
– Sprungfunktionsbildner
6
– Rampenbildner
6
– zwei getaktete Stromendstufen
7
– Verpolungsschutz für die Spannungsversorgung
7
Hinweis:
Im Auslieferungszustand sind die Verstärker mit Rampenzeit 5 s
ausgeführt.
(Einstellung der Rampenzeit 1 s, siehe Seite 6)
Kartenhalter:
– Typ VT 3002-2X/32, siehe RD 29928
Einfachkartenhalter ohne Netzteil
Geeignetes Netzteil:
– Typ VT 19083-2X, siehe RD 29929
Netzteil NE30; 115/230 VAC - 24 VDC, 108 W
RD 29937/06.05
1/8
Ersetzt: 09.94
Werbung
Verwandte Anleitungen für Bosch Rexroth VT 3013-3X
Inhaltszusammenfassung für Bosch Rexroth VT 3013-3X
- Seite 1 Elektrischer Verstärker zur RD 29937/06.05 Ersetzt: 09.94 Ansteuerung von Proportional- Wegeventilen ohne Lageregelung Typ VT 3013 und VT 3014 Geräteserie 3X Inhaltsübersicht Merkmale Inhalt Seite Die Verstärker VT 3013-3X und VT 3014-3X sind geeignet zur Ansteuerung von direktgesteuerten Proportional-Wegeventilen Merkmale (WRA6 und WRA10, Geräteserie 1X) ohne Lageregelung.
-
Seite 2: Funktionsbeschreibung
Bosch Rexroth AG Hydraulics VT 3013 und VT 3014 RD 29937/06.05 Bestellangaben VT 30_ _ weitere Angaben im Klartext Verstärker für Proportional-Wegeventile 4WRA6 = 13 Verstärker für Proportional-Wegeventile 4WRA10 = 14 Geräteserie 30 bis 39 = 3X (Geräteserie 30 bis 39: unveränderte technische Daten... - Seite 3 Hydraulics Bosch Rexroth AG RD 29937/06.05 VT 3013 und VT 3014 Funktionsbeschreibung (Fortsetzung) Das Ausgangssignal des Rampenbildners [4] geht parallel Externes Zeitpotentiometer und Rampe “Aus” auf den Summierer [6] und den Sprungfunktionsbildner [5]. Der Sprungfunktionsbildner erzeugt bei Sollwertspannungen > ±1 % ein polaritätsabhängiges konstantes Sprungsignal, das 500 K Rampe „regelbar“...
- Seite 4 Bosch Rexroth AG Hydraulics VT 3013 und VT 3014 RD 29937/06.05 Blockschaltbild / Anschlussbelegung VT 3013-3X und VT 3014-3X...
- Seite 5 Hydraulics Bosch Rexroth AG RD 29937/06.05 VT 3013 und VT 3014 Technische Daten (Bei Geräteeinsatz außerhalb der angegebenen Werte bitte nachfragen!) Betriebsspannung 24 VDC; +60 %; –5 % Funktionsbereich – oberer Grenzwert (Augenblickswert) 39 V – unterer Grenzwert (Augenblickswert) 22 V Stromaufnahme <...
- Seite 6 Bosch Rexroth AG Hydraulics VT 3013 und VT 3014 RD 29937/06.05 Ausgangskennlinie Magnet A Magnet B 1500 1250 1000 – 100 % – 50 % – 1 % + 1 % + 50 % + 100 % ← Sollwert in % →...
- Seite 7 Hydraulics Bosch Rexroth AG RD 29937/06.05 VT 3013 und VT 3014 Geräteabmessungen (Nennmaße in mm) 301x 8TE (40,3) Projektierungs- / Wartungshinweise / Zusatzinformationen – Die Verstärkerkarte darf nur im spannungslosen Zustand gezogen oder gesteckt werden! – Zum Anschluss der Magnete dürfen keine Stecker mit Freilaufdioden oder LED - Anzeigen verwendet werden! –...
- Seite 8 Bosch Rexroth AG Hydraulics VT 3013 und VT 3014 RD 29937/06.05 Notizen Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutz- Hydraulics rechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weiterga- Zum Eisengießer 1 berecht, bei uns.
