RD 30523-B/09.13 | Installations- und Bedienungsanleitung
2.6
Installation des Lokalen Busses
Der Lokale Bus dient der Verbindung zwischen einzelnen Verstärkerkarten aus der
HACD-Familie.
Es können bis zu 32 Teilnehmer angeschlossen werden. Jeder Verstärkerkarte muss
eine eindeutige Busadresse zugeordnet werden.
Die Verbindung erfolgt über ein CAN Protokoll mit einer Baudrate von 250kbit. Die
maximale Länge der beiden weitest entferntesten Verstärkerkarten kann maximal
280m betragen. Weiterhin ist die maximale Länge der Stichleitungen von 1m zu be-
achten.

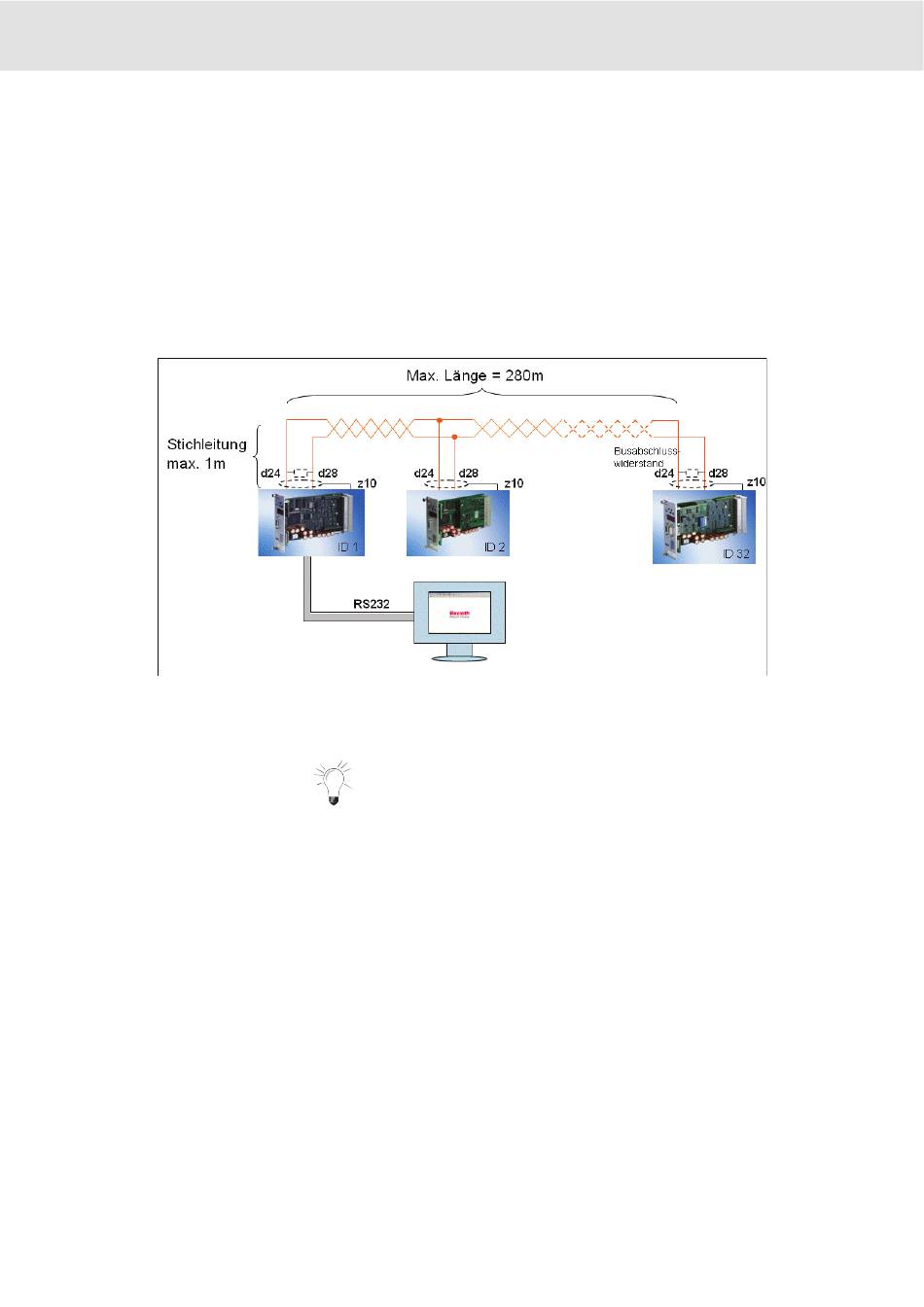

Abb. 3 Schematischer Aufbau „Lokaler Bus"
Die Daten werden über eine geschirmte Twisted Pair Leitung übertra-
gen.
Zwei Busabschlusswiderstände von 120 Ohm sind notwendig.
Hydraulics | Bosch Rexroth AG
VSPD installieren 2
17/48
