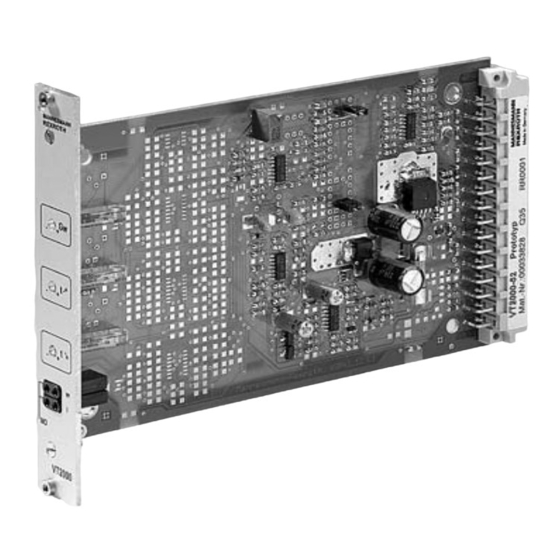

Elektrischer Verstärker
Typ VT 2000
Geräteserie 5X
Inhaltsübersicht
Merkmale
Bestellangaben
Funktionsbeschreibung
Fehlersuche
Blockschaltbild / Anschlussbelegung
Technische Daten
Ausgangskennlinien
Anzeige- / Einstellelemente
Geräteabmessungen
Projektierungs- / Wartungshinweise / Zu satz in for ma tio nen
Bestellangaben
Verstärker für Proportional- Druckventile ohne elektrische
Wegrückführung
Geräteserie 50 bis 59
(50 bis 59: unveränderte technische Daten und Anschlussbelegung)
Merkmale
1
– geeignet zur Ansteuerung von direkt- und vorgesteuerten
Proportional-Druckventilen ohne elektrische Wegrückführung
1
– Differenzeingang
2
– zusätzlicher Sollwerteingang 0 bis +9 V
2
– Rampenbildner, getrennt einstellbar für Auf- und Ab wärts -
3
rich tung
4
– getaktete Stromendstufe
5
– Verpolungsschutz für die Spannungsversorgung
5
– Kurzschlussschutz der Magnetleitung
6
6
Kartenhalter:
– Typ VT 3002-2X/32, siehe RD 29928
Einfachkartenhalter ohne Netzteil
Netzteil:
– Typ VT-NE30-1X, siehe RD 29929
Kompaktnetzgerät 115/230 VAC → 24 VDC, 70 VA
VT 2000
5X
*
Bei Ersatz für Verstärker VT 2000 bis Serie 4X ist
die se pa ra te Bestellung der Blind plat te 4TE/3HE
= 5X
er for der lich.
Material-Nr. R900021004
RD 29904/09.04
Ersetzt: 05.02
H/A/D 5896/97
weitere Angaben im Klartext
1/8

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch Rexroth VT 2000

  • Seite 1 Elektrischer Verstärker RD 29904/09.04 Ersetzt: 05.02 Typ VT 2000 Geräteserie 5X H/A/D 5896/97 Inhaltsübersicht Merkmale Merkmale – geeignet zur Ansteuerung von direkt- und vorgesteuerten Proportional-Druckventilen ohne elektrische Wegrückführung Bestellangaben – Differenzeingang Funktionsbeschreibung – zusätzlicher Sollwerteingang 0 bis +9 V Fehlersuche –...
  • Seite 2: Funktionsbeschreibung

    Bosch Rexroth AG Industrial Hydraulics VT 2000 RD 29904/09.04 Funktionsbeschreibung Die Sollwertspannung wird am Sollwerteingang 1 entweder di- Beide Sollwerte werden, bevor sie weitergeschaltet werden, rekt oder über ein ex ter nes Soll wert po ten tio me ter mit Hilfe der sum miert [2] und gelangen dann auf ein an der Frontplatte der ge re gel ten Spannung + 9 V des Netzteils [8] vorgegeben.
  • Seite 3: Blockschaltbild / Anschlussbelegung

    Industrial Hydraulics Bosch Rexroth AG RD 29904/09.04 VT 2000 Blockschaltbild / Anschlussbelegung...
  • Seite 4 Bosch Rexroth AG Industrial Hydraulics VT 2000 RD 29904/09.04 Technische Daten (Bei Geräteeinsatz außerhalb der angegebenen Werte bitte anfragen!) Betriebsspannung 24 VDC + 40 % – 5 % Funktionsbereich: – oberer Grenzwert 35 V – unterer Grenzwert 22 V Leistungsaufnahme <...
  • Seite 5: Ausgangskennlinie

    Industrial Hydraulics Bosch Rexroth AG RD 29904/09.04 VT 2000 Ausgangskennlinie I1 Einstellbereich des Vorstromes (0 bis ca. 300 mA) mit Potentiometer "Zw (R130)" auf der Leiterkarte I2 Einstellbereich des maximalen Sollwertes mit Po ten tio me ter "Gw" auf der Frontplatte A Kennlinie im Auslieferungszustand →...
  • Seite 6: Geräteabmessungen (Maßangaben In Mm)

    Bosch Rexroth AG Industrial Hydraulics VT 2000 RD 29904/09.04 Geräteabmessungen (Maßangaben in mm) VT2000 (20) Projektierungs- / Wartungshinweise / Zusatzinformationen – Vor der Inbetriebnahme des Verstärkers ist sicherzustellen, dass die Jumper auf der Leiterkarte der je wei li gen Anwendung ent- sprechend eingestellt sind.
  • Seite 7 Industrial Hydraulics Bosch Rexroth AG RD 29904/09.04 VT 2000 Notizen...
  • Seite 8 Bosch Rexroth AG Industrial Hydraulics VT 2000 RD 29904/09.04 Notizen Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutz- Industrial Hydraulics rechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weiterga- Zum Eisengießer 1 berecht, bei uns.
