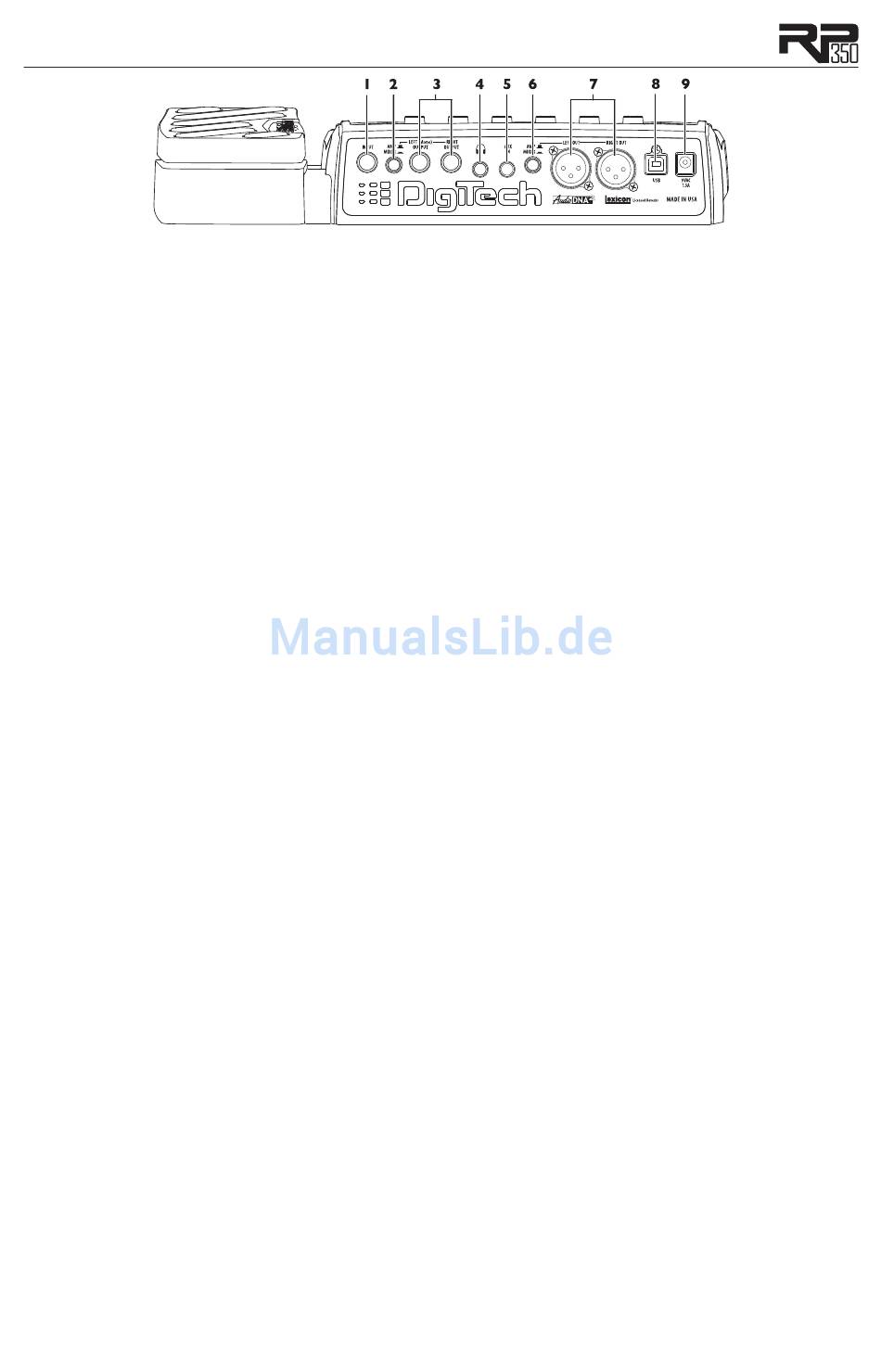

Rückseite
1. Eingang (Input)
Schließen Sie Ihr Instrument an diesen hochohmigen TS Eingang an.
2. Verstärker / Mixer (Amp / Mixer)
Dieser Schalter optimiert die ¼" Ausgänge des RP350, um es direkt an einen Gitarrenverstärker anzuschliessen. Wenn
Sie direkt in einen Mixer spielen wollen, drücken Sie diesen Schalter in die „In"-Position (das Display zeigt 1/4MIX
an), sodass eine Lautsprechersimulation aktiviert wird. Nun können Sie das Signal, das am Ausgang anliegt, aufneh-
men, über Ihren Kopfhörer abhören oder auch in ein Mischpult einspeisen. Wenn Sie diese Ausgänge des RP350 mit
einem Gitarrenverstärker verbinden wollen, müssen Sie diesen Schalter in die „Out"-Position bringen (das Display zeigt
1/4AMP an). Die Lautsprechersimulation wird nun deaktiviert, d.h. die Ausgänge sind optimiert, um sie in einen
Gitarrenverstärker zu speisen.
3. ¼" linker (Mono) und rechter Ausgang (Left / Right Output)
Für den Mono-Betrieb schließen Sie Ihre Wiedergabeeinheit am linken Ausgang des RP350 an (Verstärker oder
Mischpult). Für die Stereo-Anwendung benutzen Sie bitte beide Ausgänge.
4. Kopfhörer (Headphones)
Schließen Sie Ihren Kopfhörer an die 1/8" Buchse an. Um den entsprechenden Frequenzgang zu erhalten, stellen Sie
bitte sicher, dass der XLR Amp / Mixer Schalter auf „Mixer" steht. Kopfhörer mit einer Impedanz von 16 -100 Ohm
werden empfohlen.
5. Aux In
Hier können Sie das RP350 mittels eines 1/8" TRS Kabels mit dem Kopfhörerausgang eines CD- oder eines
MP3-Players verbinden, um Ihre favorisierten Aufnahmen oder Playbacks in das RP350 einzuspeisen und um Phrasen
mit Learn-A-Lick™ Modus aufzunehmen (sehen hierzu Seite 30). Stellen Sie den Ausgangslevel des CD- oder MP3-Play-
ers entsprechend der Lautstärke des RP350 ein. Die Gesamtlautstärke des RP350 wird über den Master Level Regler
auf das gewünschte Niveau eingestellt.
6. Verstärker / Mixer Knopf (für die XLR-Ausgänge)
Dieser Schalter optimiert die XLR-Ausgänge des RP350, um es direkt an eine Aufnahmeeinheit oder an ein Mischpult
anzuschließen. Wenn Sie direkt in einen Mixer spielen wollen, drücken Sie diesen Schalter in die „In"-Position (das
Display zeigt XLRMIX an), sodass eine Lautsprechersimulation aktiviert wird. Nun können Sie das Signal, das am
Ausgang anliegt, aufnehmen, über Ihren Kopfhörer abhören oder auch in ein Mischpult einspeisen. Wenn Sie diese
Ausgänge des RP350 mit einem Gitarrenverstärker verbinden wollen, müssen Sie diesen Schalter in die „Out"-
Position bringen (das Display zeigt XLRAMP an). Die Lautsprechersimulation wird nun deaktiviert, d.h. die Ausgänge
sind optimiert, um sie in einen Gitarrenverstärker zu speisen.
7. XLR Symmetrische Ausgänge
Schließen Sie diese Ausgänge direkt an einen Mixer oder an eine Aufnahmeeinheit an, die ihrerseits XLR-Eingänge
besitzt. Eine Lautsprechersimulation kann auf diesen Ausgängen aktiviert werden, sodass Sie einen passenden Klang
auf ihrem „Full-Range"-System erhalten. Die XLR-Ausgänge sind generell für die Stereo-Anwendung ausgelegt.
8. USB Port
Mit dem USB-Port können Sie das RP350 mit einem Computer verbinden. Der USB-Port erfüllt zwei Zwecke: (1) Um
mit dem herunterladbaren X-Edit™ Editor zu arbeiten. (2) Um zwischen Computer und RP350 Audio-Streaming zu
ermöglichen. (Das Audio-Streaming bzw. der Audiosignalfluss ist auf 2 Spuren zum Computer hin und auf 2 Spuren
vom Computer weg begrenzt. Übertragungsrate: 44.1KHz Samplingfrequenz bei 16 oder 24bit. Eine Utility-Schaltfläche
im Editor/Librarian regelt den Playback Mix – also das Musikmaterial, das vom Computer kommt – mit jeder Aufnahme-
Software, die an das RP350 angebunden wird.) Die Regler 2 und 3 steuern das Mischverhältnis des direct/playback-
Signals und den USB-Aufnahmepegel, sobald Sie USB angeschlossen haben und die Pickup-Reihe angewählt ist.
Anmerkung: Sie können die X-Edit™ Editor/Librarian Software und die entsprechenden USB-Treiber auf
www.digitech.com herunterladen.
9. Stromversorgung (Power Input)
Hier schließen Sie die DigiTech PS0913B Stromversorgung an.
11
