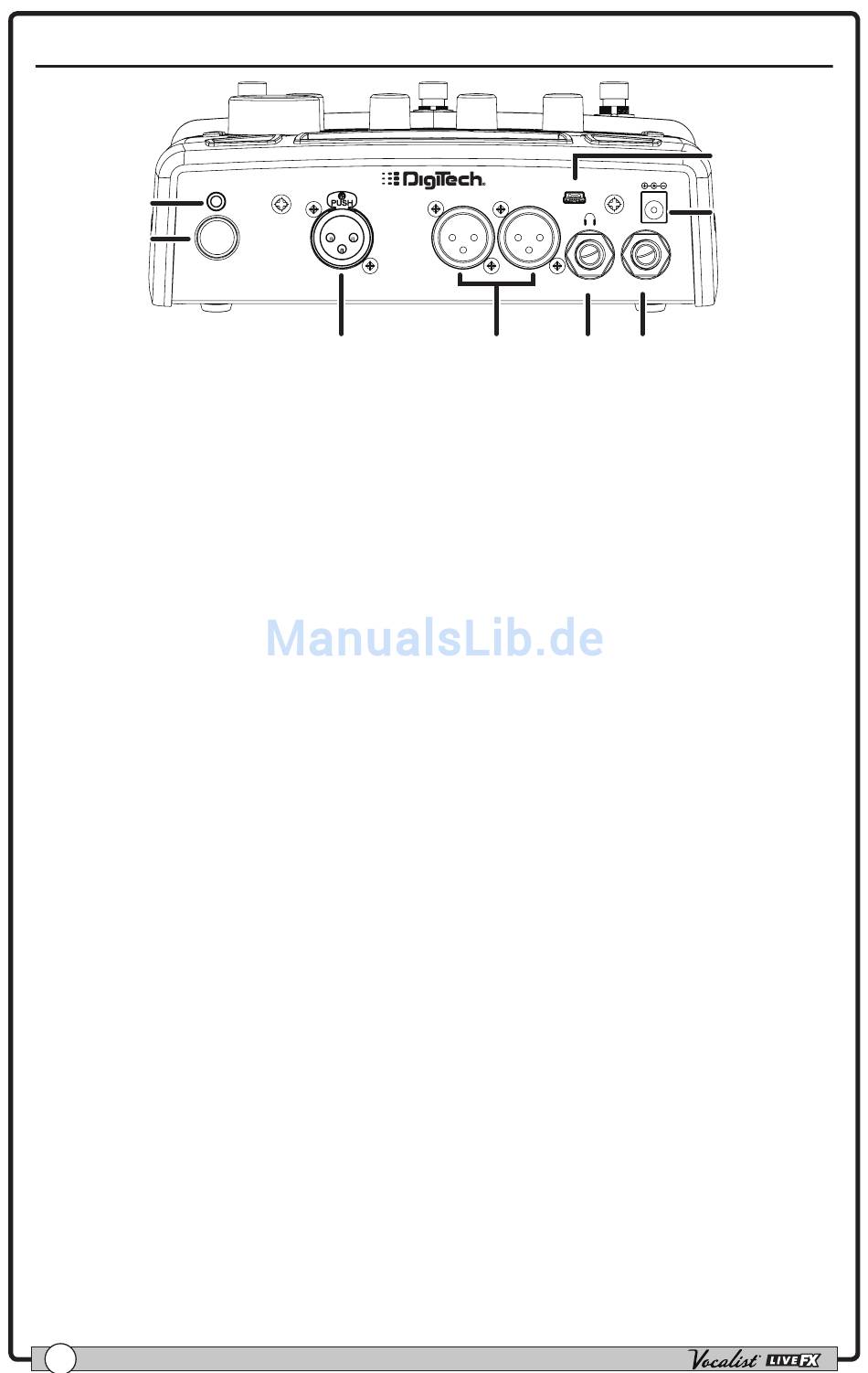

Rückseite des Geräts
1
2

1. Aux In-Buchse

An dieser 1/8"-Stereobuchse können Sie einen tragbaren Music Player oder
die Ausgänge eines Mischers anschließen. Ein von einem externen Gerät
stammendes, in dieser Buchse eingestecktes Audiosignal kann entweder
zur musIQ-Analyse verwendet oder einfach mit dem Stimmsignal auf der
Ausgangsstufe gemischt werden.
2. Input Gain-Knopf
Dieser Knopf steuert die Eingangsverstärkung der Mic In-Buchse.
3. Mic In-Buchse
Schließen Sie Ihr Mikrofon mit einem symmetrischen XLR-Mikrofonkabel an
dieser XLR-Eingangsbuchse an.
4. Left/Right Out XLR-Buchsen
Diese symmetrischen Ausgänge führen das Stereosignal bei der Konfiguration für
den Stereobetrieb. Wenn die Ausgänge für den Monobetrieb konfiguriert sind,
führen sowohl der linke als auch rechte Ausgang (Left und Right Out) das gleiche
monosummierte Signal.
5. Kopfhörer-/Line Out-Buchse
Dies ist ein unsymmetrischer 1/4"-Stereoausgang, der zum Anschluss eines
Kopfhörers oder an die Line-Eingänge eines anderen Geräts verwendet werden
kann. Dieser Ausgang führt dasselbe Mix, das an den XLR-Ausgängen anliegt.
Wenn die Ausgänge für den Monobetrieb konfiguriert sind, werden sowohl der
linke als auch rechte Kanal monosummiert und die Stereoabbildung geht verloren.
6. Footswitch-Buchse
Schließen Sie einen optionalen DigiTech FS3X-Fußschalter an diese Buchse an,
um den eingebauten Phrase Looper des Live FX kontinuierlich zu steuern. Sie
können außerdem ein Lautstärkepedal oder Expression Pedal zur kontinuierlichen
Steuerung verschiedener Stimmeffektparameter an diese Buchse anschließen.
Weitere Informationen finden Sie unter „FX-Fußschaltersteuerung" auf Seite 25
und „Steuerung des Lautstärkepedals/Expression Pedals" auf Seite 26.
7. Netzbuchse
Schließen Sie nur das mitgelieferte Netzteil an dieser Netzeingangsbuchse an.
Der Live FX kann nur über den externen Adapter mit Strom versorgt werden.
8. USB-Port
Verbinden Sie ein Mini-USB-Kabel von diesem Anschluss mit Ihrem Computer,
um die Vocalist Live Librarian Software (für Mac und PC verfügbar) für Preset-
Management und Firmware-Updates zu verwenden.
6
Aux
Mic In
In
Input
Gain
Manufactured under U.S. patent number: 8,168,877 B1
3
USB
Left Out Right Out
Line Out
4 5
Bedienungshandbuch
8
9VDC 800mA
7
Footswitch
6
