Verwandte Anleitungen für DigiTech Vocalist 4
Inhaltszusammenfassung für DigiTech Vocalist 4

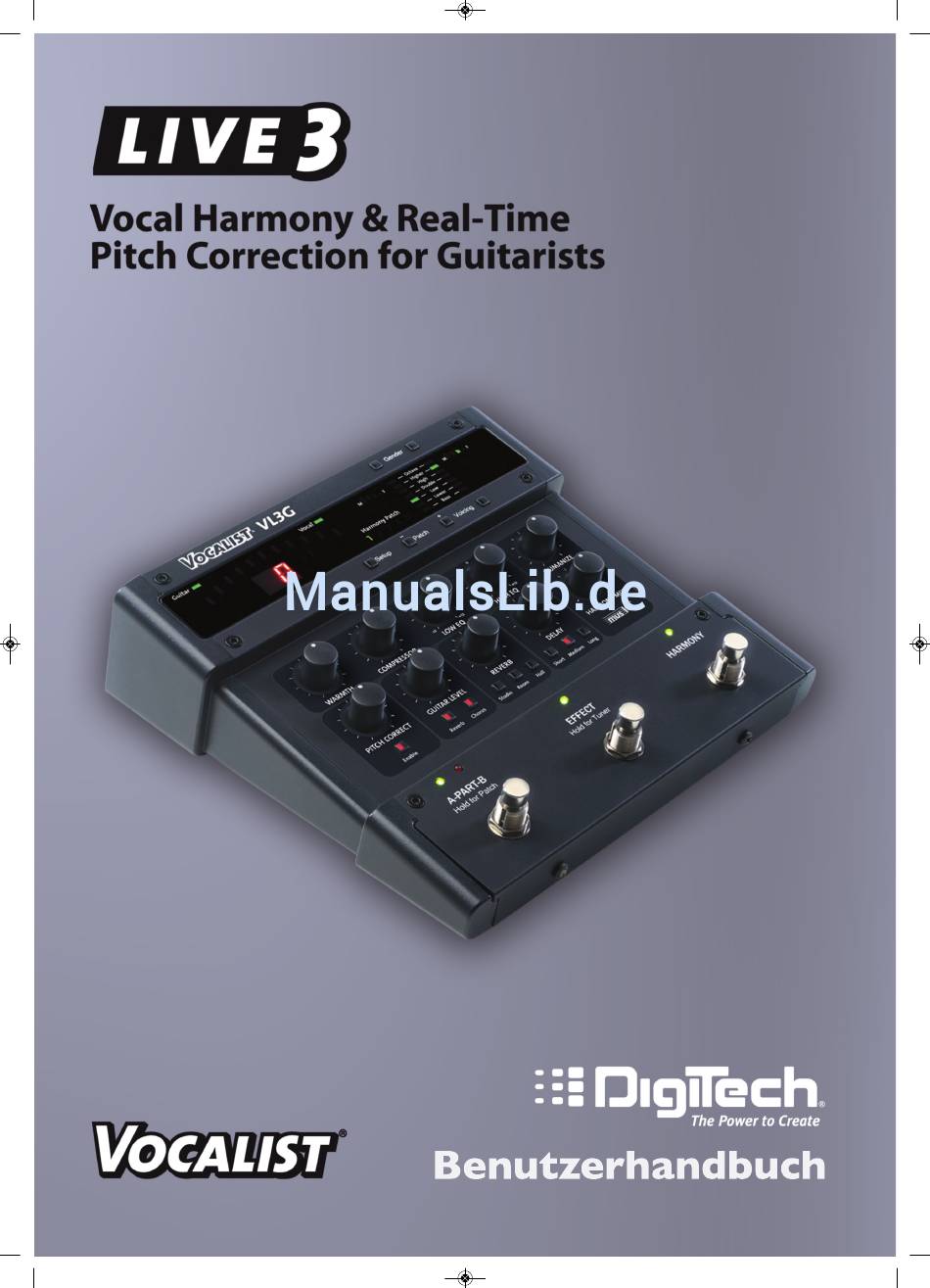

- Seite 1 Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 1...
- Seite 2 Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 2 WARNUNGEN ZU IHREM SCHUTZ BEWAHREN SIE DIE ANLEITUNGEN GUT AUF. BEACHTEN SIE ALLE WARNUNGEN. BEFOLGEN SIE ALLE ANWEISUNGEN. BLOCKIEREN SIE NICHT DIE BELÜFTUNGSÖFFNUNGEN. GEHEN SIE BEI DER INSTALLATION NACH DEN ANWEISUNGEN DES HERSTELLERS VOR.
- Seite 3 Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 3 WARNUNGEN FÜR IHRE SICHERHEIT Bitte umgehen Sie nicht die Sicherheitsmaßnahmen des polarisierten bzw. des gegen Masse gesicherten Netzsteckers. Ein gesicherter Netzstecker hat zwei Stifte und einen Massekontakt. Der Massekontakt ist für Ihre Sicherheit. Sollte der Netz- stecker nicht in Ihre Steckdose passen, konsultieren Sie einen Elektriker, um die Steckdose auszutauschen.
-
Seite 4: Inhaltsverzeichnis
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 4 Inhaltsangabe Überblick Einführung musIQ® Technologie Vocalist Live 3 Hauptleistungsmerkmale Lieferumfang Vorderseite LED zur Kontrolle der Lautstärke der Führungsstimme LED zur Kontrolle der Lautstärke der Gitarre Stimmgerätanzeigen Display Flat/Sharp Stimmgerät LEDs Chorstimmen Preset Nummer... - Seite 5 Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 5 Die ersten Schritte Anschlüsse die sie vornehmen müssen unter Verwendung eines Gitarrenverstärkers Anschlüsse die sie vornehmen müssen wollen sie den Gitarren/Stimmen Mix auf der PA hören Einstellen der Gitarrensensitivität Stimmen sie ihre Gitarre...
-
Seite 6: Übersicht
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 1 Übersicht Einführung Der Vocalist Live 3 ist ein leistungsfähiger aber dennoch intuitiv anwendbarer, intelligenter Stimmenprozessor, der in einer Livesituation automatisch vielstimmige Harmonien generiert, während Sie dabei Ihren natürlichen (Gitarren) Spielstil beibehalten. Ausgestattet mit der patentierten musIQ™ Harmony Technologie (welche sowohl die musIQ Noten Erkennung als auch die musIQ Harmoniegenerierung beinhaltet), liefert Ihnen der VL-3 akkurate Gesangs Harmonien mit einem einfach anwendbaren Interface. -
Seite 7: Lieferumfang
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 2 Lieferumfang Bevor Sie anfangen mit dem Vocalist Live 3 zu arbeiten, stellen Sie bitte sicher, dass sich die folgenden Gegenstände im Lieferumfang befinden: • The Vocalist® Live 3 • Die PS-0913B Stromversorgung •... -
Seite 8: Led Zur Kontrolle Der Lautstärke Der Führungsstimme
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 3 1. LED zur Kontrolle der Lautstärke der Führungsstimme Diese LED repräsentiert die Lautstärke des Mikrofoneingangs und des Line Eingangs. Sobald die LED grün leuchtet, ist die eingegebene Lautstärke ausreichend, leuchtet sie bernsteinfarben, nähern sie sich dem Übersteuerungspunkt des VL-3 (an diesem Punkt setzt ein Begrenzer ein), leuchtet die LED rot müssen sie die Stärke... -
Seite 9: Vocalist 3 Benutzerhandbuch:vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 4 11. Gitarren Mix Dieser Regler stellt ein ob ihre Gitarre im Stereoausgang des VL-3s zu hören ist und wie laut sie dort ist. Der Chorus Knopf aktiviert den Chorus Effekt für das Gitarrensignal. Der Reverb Knopf ermöglicht es dem Gitarrensignal durch die Hallsektion zu laufen. -
Seite 10: Guitar Mix
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 5 20. Patch Knopf Dieser Knopf führt sie durch die fünf verschiedenen Presets des VL-3s. Um Einstellungen der anliegenden Har- mony Patch (Presets) abzuspeichern, halten sie den Patch Knopf gedrückt bis die Patch Nummer blinkt. Bitte be- achten sie dass sie sowohl Part A als auch B einzeln abspeichern müssen! -
Seite 11: Rückseite
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 6 Die Rückseite 1. Input Gain (Eingangssensitivität) Dieser Regler steuert die Eingangslautstärke für den Mikrofoneingang und den Line Eingang. Die relative Ein- gangslautstärke können sie anhand der LED auf der Vorderseite ablesen. -
Seite 12: Linker Ausgang
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 7 7. Left Out (linker Ausgang) Diese symmetrischen XLR Ausgänge (links und rechts) liefern ihnen einen Stereo Mix ihrer Führungsstimme der Chorstimmen und der Effekte sowie ihrem Gitarrensignal. Die Signalstärke dieses Ausgangs kann als „heisses“... -
Seite 13: Die Ersten Schritte
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 8 Die ersten Schritte Der Vocalist Live 3 liefert vollautomatische Chorstimmen für einen Gitarristen. Führen sie dazu einfach nur ihr Gitarrensignal durch den Guitar In in den VL-3. Der Vocalist überwacht quasi was sie spielen und ändert die Chorstimmen ensprechend ihres Gitarrenspiels. -
Seite 14: Einstellen Der Gitarrensensitivität
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 9 Das Einstellen der Gitarrensensitivität Während sie spielen sollte die LED des Gitarreneingangssignals grün oder bernsteinfarben leuchten. Sollte diese LED nicht oder auch rot leuchten, müssen sie die Sensitivität des Gitarreneingangs verändern. -
Seite 15: Stellen Sie Den Gesangspegel Ein
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 10 Wenn sie eine Saite spielen wird die nächstgelegene Note im Display angezeigt. Anhand dieser Anzeige, der Balken des Stimmgerätes und des # oder des b Zeiches können sie die gespielte Saite dann in entsprechende Stimmung bringen. -
Seite 16: Effekte
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 11 Effekte Pitch Correct (Stimmhöhenkorrektur) Dieser Effekt korrigiert die Führungsstimme basierend auf der chromatischen Tonleiter. Benutzen sie den Regler „Amount“ um die Zugriffsstärke zu verändern. Leuchtet die LED ist die Stimmhöhenkorrektur aktiviert. Leuchtet die LED nicht ist dieser Effekt ausgeschaltet. -
Seite 17: Effekte An/Aus
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 12 Effects On/Off Indem sie diesen Schalter drücken, aktivieren sie die Effekte Pitch Correction, Chorus, Reverb und Delay. Sie können hier nicht die vorgeschalteten Effekte wie Warmth und Compressor etc aktivieren. Diese Effekte sind gemäss ihrer Einstellung immer aktiv oder deaktiviert. -
Seite 18: Das Auswählen Eines Parts
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 13 Das Aufrufen von Part A oder Part B Durch drücken des Fussschalters Part A/B können sie zwischen diesen beiden Parts hin- und herschalten. Das Auswählen eines Presets unter Verwendung der Fussschalter Indem sie den Schalter Part A/B gedrückt halten, können sie die fünf verschiedenen Presets anwählen. -
Seite 19: Chorstimmen Gender Effekt
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 14 Chorstimmen Gender Effekt Der VL-3 ermöglicht es ihnen ihre Chorsänger in ihrem Klang geschlechtsspezifisch zu verändern. Sie können mehr weibliche oder mehr männliche Chorstimmen einstellen. Der Gender Effekt greift auf beide verfügbaren Chorstimmen zu. Indem sie den Gender Knopf drücken können sie auswählen ob sie einen mehr weiblichen Charkter haben wollen (f) oder einen maskulinieren (m). -
Seite 20: Harmony An/Aus
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 15 Harmony On/Off Dieser Schalter schaltet die Chorstimmen ein oder aus. Sofern die Harmony LED leuchtet sind die Chorstimmen aktiv. Ist die LED aus sind die Harmonien deaktiviert. Einstellungs (Setup) Menü Sie finden im VL-3 ein Einstellungsmenü um globale Parameter einzustellen um mehr Kontrolle zu erhalten. -
Seite 21: Modus Des Harmony Fussschalters
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 16 Modus des Harmony Fussschalters Drücken sie die Setup Menü Taste bis sie F5 im Display lesen. Sie haben nun das Menü zum verändern des Harmony Fussschalters aufgerufen. F5 verschwindet aus dem Display nach einigen Augenblicken und sie sehen entweder diese Symbole oder auch diese . -
Seite 22: Chorus Depth
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 17 Chorus Depth Drücken sie die Setup Taste bis „Cd“ im Display erscheint. Sie haben nun das Menü Chorus Depth aufgerufen. Die Meldung Cd wird nach einigen Augenblicken erlöschen und ein Zahlenwert zwischen 1 und 10 erscheint. -
Seite 23: Rauschunterdrückung
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 18 Rauschunterdrückung Drücken sie die Setup Taste bis „nG“ im Display erscheint. Sie haben nun das Menü Noise Gate (Rauschunterdrückung) aufgerufen. Sie können nun den Schwellenwert der Rauschunterdrückung einstellen. Die Meldung „nG“ wird nach einigen Augenblicken erlöschen und ein Zahlenwert zwischen 1 und 9 erscheint (es kann auch „of“... -
Seite 24: Factory Restore/Reset
Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 19 Factory Restore (Reset) Um die Werksseitigen Einstellungen und Presets wieder ins Gerät zu laden folgen sie den nun aufgeführten Schritten: 1. Stellen sie sicher dass der Vocalist Live 3 ausgeschaltet ist. - Seite 25 Vocalist 3 Benutzerhandbuch:Vocalist 4 Benutzerhandbuch 16.02.10 09:23 Seite 20 8760 South Sandy Parkway Sandy Utah 84070 Tel. +1 (801) 566-8800 Fax +1 (801) 566-7005 © 2009 Harman International Industries, Incorparated, alle Rechte vorbehalten. Vocalist ist ein eingetragenes Markenzeichen von Harman International Industries, Inc.
