Inhaltszusammenfassung für DigiTech Element

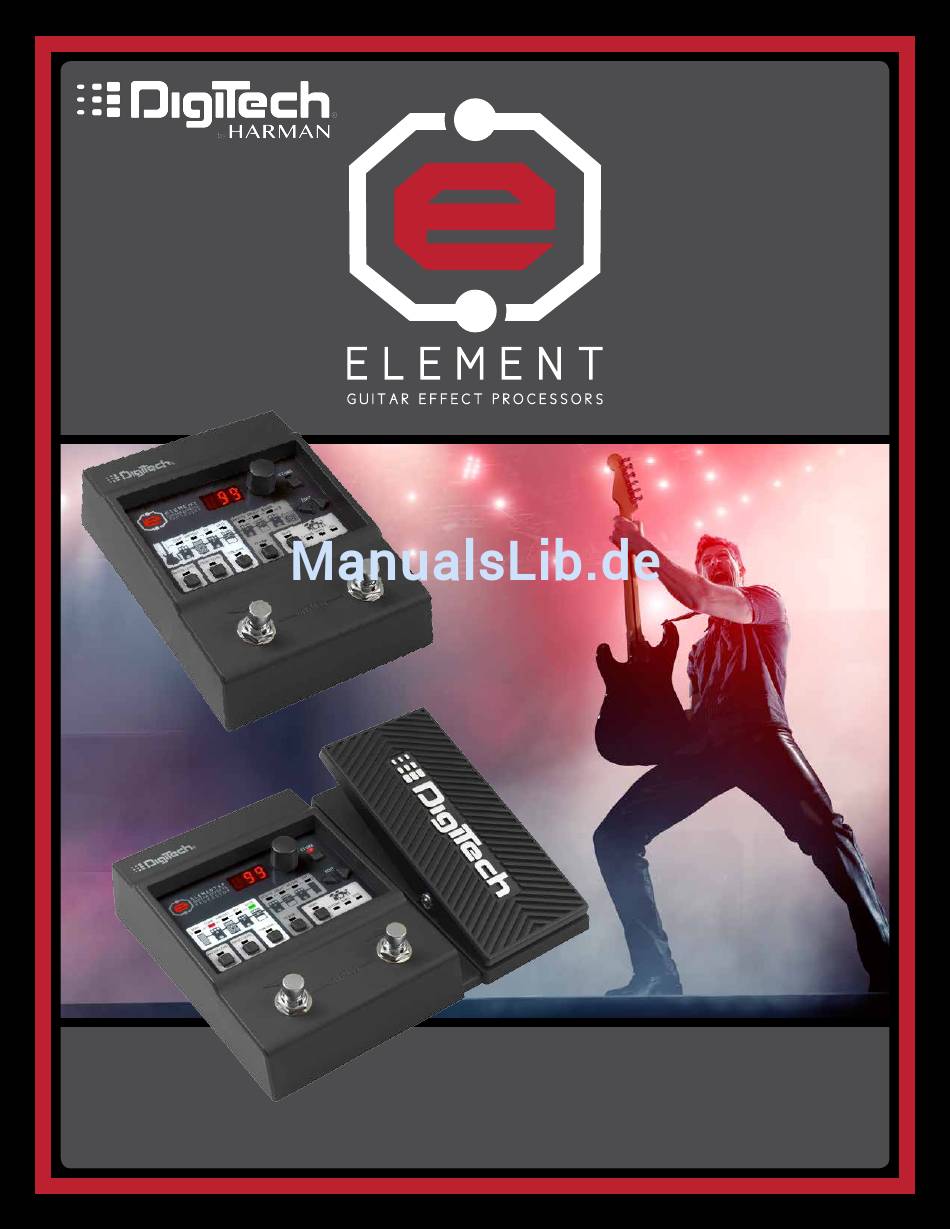

- Seite 1 Element / Element XP Bedienungshandbuch...
-
Seite 2: Wichtige Sicherheitshinweise
Produkt: BEFOLGEN SIE ALLE ANWEISUNGEN Das Gerät sollte keinen tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden, Produktname: ELEMENT und ELEMENT XP und kein mit Wasser gefüllter Gegenstand, wie beispielsweise eine Vase, sollte auf dem Gerät platziert werden. Produktoption:... - Seite 3 WICHTIGE SICHERHEITSHINWEISE ELEKTROMAGNETISCHE VERTRÄGLICHKEIT Dieses Gerät entspricht den Anforderungen von Teil 15 der FCC- Richtlinien und den Gerätemerkmalen Die obigen, international anerkannten Symbole sollen Sie in der Konformitätserklärung. vor möglichen Gefahren durch Elektrogeräte warnen. Der Der Betrieb hängt von den folgenden Blitz in einem Warndreieck bedeutet, dass gefährlich hohe zwei Bedingungen ab: Spannung im Innern dieses Geräts vorliegt.
- Seite 4 Wir bei DigiTech® sind sehr stolz auf unsere Produkte und gewähren auf jedes Produkt die folgende Garantie: Bitte registrieren Sie sich online auf digitech.com innerhalb von zehn Tagen ab dem Kauf Ihres Produkts, um diese Garantie zu validieren. Diese Garantie ist nur in den Vereinigten Staaten von Amerika gültig.
-
Seite 5: Inhaltsverzeichnis
Inhalt Überblick ����������������������������������������������������2 Die Effekte �������������������������������������������������25 Einführung ����������������������������������������������������������������������� 2 Wah (nur Element XP) ������������������������������������������������� 25 Funktionen ����������������������������������������������������������������������� 3 Kompressor��������������������������������������������������������������������� 25 Amp-/Distortion-Modelle �������������������������������������������� 26 Benutzerschnittstelle und EQ ������������������������������������������������������������������������������������ 27 Steckverbindungen �������������������������������������4 Noise Gate ����������������������������������������������������������������������� 27 Vorderseite des Geräts����������������������������������������������������� 4 Mod FX ��������������������������������������������������������������������������� 28 Rückseite ���������������������������������������������������������������������������... -
Seite 6: Überblick
Element verfügt über 31 unterschiedliche Effekte und ermöglicht die Verwendung von 8 Effekten zur gleichen Zeit. Element XP verfügt über 37 unterschiedliche Effekte und ermöglicht die Verwendung von 9 Effekten zur gleichen Zeit. Element XP verfügt zusätzlich über ein Expression-Pedal. Benutzen Sie dies zur Steuerung des Wah- oder Whammy™-Effekts oder weisen Sie es dem Effekt zu, den Sie für Echtzeiteffekte mit Ihrem Fuß... -
Seite 7: Funktionen
• Integrierter Tuner • Integriertes Expression-Pedal (nur Element XP) • 200 Voreinstellungen (100 Benutzereinstellungen / 100 Werksvoreinstellungen) • 9 Effekte gleichzeitig (Element XP) / 8 Effekte gleichzeitig (Element) • 20 FX-Banken & 20 Tonbanken zur Auswahl • Mono- / Stereo-Ausgang •... -
Seite 8: Benutzerschnittstelle Und
Benutzerschnittstelle und Steckverbindungen Vorderseite des Geräts LED-ANZEIGE Diese Anzeige zeigt während der Navigation durch die Voreinstellungen die jeweils ausgewählte Nummer (im Wiedergabe-Modus) und die Effekteinstellungen beim Bearbeiten (im Bearbeitungs-Modus) an. 2. REGLER Mit diesem Regler können Sie Voreinstellungen auswählen und Bearbeitungen durchführen. Im Voreinstellungs-Modus schaltet der Regler zwischen Voreinstellungen um. - Seite 9 Diese Symbole sind eine grafische Darstellung der internen Effekt-Signalkette, die in Element/Element XP verwendet wird. Der Signalfluss läuft von links nach rechts und bietet Effekte wie Wah (nur Element XP), Kompressor, Amp Modeling/Distortion, EQ, Noise Gate, Mod-FX, Delay und Reverb. Element XP hat darüber hinaus auch eine Option zum Einrichten des integrierten Expression-Pedals, um eine Vielzahl dieser...
-
Seite 10: Rückseite
Verbinden Sie den Kopfhörerausgang eines tragbaren MP3- oder CP-Players über ein 3,5 mm Stereokabel an dieser 3,5 mm TRS-Buchse, um mit Ihrer Lieblingsmusik mitspielen zu können. Passen Sie die Ausgangslautstärke Ihres Wiedergabegeräts an das Master Level von Element/Element XP an, um einen optimalen Ausgleich zu erzielen. - Seite 11 HINWEIS: Wenn nur Kopfhörer angeschlossen sind, wird die Speaker Cabinet Compensation (SCC = Lautsprecherausgleich) aktiviert, um die Soundwiedergabe so klingen zu lassen, als würde tatsächlich über einen Verstärker abgespielt. Wenn ein Stecker an die 6,35 mm Klinkenbuchse angeschlossen ist, wird SCC im Kopfhörerausgang deaktiviert und alle Ausgänge werden auf Mono-Betrieb gestellt.
-
Seite 12: Anschlussdiagramme
Anschlussdiagramme Bevor Sie den Element/Element XP Prozessor an einem Verstärker anschließen, sollten Sie das Master-Volumen des Verstärkers reduzieren und sicherstellen, dass die Stromversorgung zu Ihrem Verstärker und dem Element/ Element XP unterbrochen ist. Um Element/Element XP ein- oder auszuschalten, müssen Sie das mitgelieferte Netzteil in die stecken oder davon trennen. -
Seite 13: Stereo-Verstärker-Konfiguration
Stereo-Verstärker-Konfiguration Verstärker 1 Verstärker 2 HARMAN PS0913DC Gitarre Netzteil OUTPUT INPUT AUX IN 9VDC 300 mA 3,5 mm Stereo-Y-Kabel 3,5 mm Stereo-Y-Kabel Geerdet (-) Links (+) Links Kanal Links (+) Links (+) Geerdet (-) Geerdet (-) Rechts Kanal Rechts (-) Rechts (-) Geerdet (-) Rechts (-) -
Seite 14: Stereo-Aufnahme-Konfiguration
Stereo-Aufnahme-Konfiguration Computer Audio-Aufnahme-Schnittstelle Line In Line In Gitarre HARMAN PS0913DC Netzteil OUTPUT INPUT AUX IN 9VDC 300 mA 3,5 mm Stereo-Y-Kabel FireWire oder USB 3,5 mm Stereo-Y-Kabel Geerdet (-) Links (+) Links Kanal Links (+) Links (+) Geerdet (-) Geerdet (-) Rechts Kanal Rechts (-) -
Seite 15: Kopfhörer-/Probe-Konfiguration
Kopfhörer-/Probe-Konfiguration HARMAN PS0913DC Gitarre Netzteil OUTPUT INPUT AUX IN 9VDC 300 mA Tragbares Musik-Wiedergabegerät Kopfhörer Optional... -
Seite 16: Bedienung
Bedienung Erklärung der Modi Es gibt zwei Betriebsarten in Element/Element XP: Wiedergabe-Modus und Bearbeitungs-Modus. Wiedergabe-Modus Voreinstellungsnummer Wenn Element/Element XP eingeschaltet ist, befindet sich das Gerät im Wiedergabe-Modus. Der Wiedergabe-Modus wird durch die Effekt-LEDs angezeigt, die den jeweils aktiven Effekt in der aktuellen Voreinstellung anzeigen. -
Seite 17: Navigation Der Voreinstellungen
Navigation der Voreinstellungen Es gibt zwei Banken an Voreinstellungen für Element/Element XP: Die benutzerdefinierte Bank und die werkseitig-definierte Bank. Bei der Auslieferung ab Werk sind die Voreinstellungen der benutzerdefinierten und werkseitig-definierten Banken identisch. Daher ist Werk-Voreinstellung 45 die gleiche wie die Benutzer- Voreinstellung 45 und so weiter. -
Seite 18: Auswahl Einer Tonbank
Amp-Ton-Voreinstellungen von Blues über Metal bis zu Country aus. Im Hintergrund werden Wah (nur Element XP), Kompressor, Amp/Distortion, EQ und Noise Gate konfiguriert, um einen speziellen Ton zu erstellen. Sie können den Klang dann weiter durch die Bearbeitung der Effekt-Einstellungen verfeinern. Beachten Sie, dass Änderungen zwischen verschiedenen Tonbanken nicht zu Änderungen der Einstellungen von Mod FX,... -
Seite 19: Auswählen Einer Fx-Bank
Effekten zu erstellen. Sie können den Klang dann weiter durch die Bearbeitung der Effekt-Einstellungen verfeinern. Beachten Sie, dass Änderungen zwischen verschiedenen FX-Banken nicht die Einstellungen von Wah (nur Element XP), Kompressor, Amp/Distortion, EQ oder Noise Gate verändern, da diese Verarbeitungsmodule zur Tonbank gehören. -
Seite 20: Bearbeiten Von Effekten
Bearbeitung von Effekten Die Auswahl einer Voreinstellung und/oder Ton-/FX-Bank ist die schnellste und einfachste Möglichkeit, um den gewünschten Klang zu erzielen. Wenn Sie jedoch nicht genau den Klang erhalten, den Sie haben wollen, können Sie einige der Effekte bearbeiten. Zur Bearbeitung der Effekte: 1. -
Seite 21: Speichern/Kopieren Von Voreinstellungen
Änderungen an den Einstellungen der Voreinstellung können nur auf Speicherplätze von Benutzer-Voreinstellungen gespeichert werden, da Werksvoreinstellungen nicht überschrieben werden können. Element und Element XP verfügen über 100 Speicherplätze für benutzerdefinierte Voreinstellungen. Auf die Werksvoreinstellungen kann jederzeit zugegriffen werden, um sie als Ausgangspunkt für weitere Bearbeitungen heranzuziehen, die anschließend auf den benutzerdefinierten Plätzen gespeichert werden können. -
Seite 22: Umgehen Alle Effekte
DRUMS-Taste) während des oben genannten Verfahrens wird den Speichervorgang abbrechen. Umgehung aller Effekte Element und Element XP bieten eine globale Umgehungsfunktion für die Voreinstellung, die alle Effekte in der geladenen Voreinstellung umgeht und ausschließlich den originalen/unverarbeiteten Klang an die Ausgänge überträgt. - Seite 23 Verfügbare Drum-Patterns Verfügbare Drum-Patterns Anzeige-Nummer Beschreibung Anzeige-Nummer Beschreibung BEATS 1 BLUES 3 BEATS 2 BLUES 4 BEATS 3 GROOVE 1 BEATS 4 GROOVE 2 BEATS 5 COUNTRY 1 BEATS 6 COUNTRY 2 ROCK 1 COUNTRY 3 ROCK 2 JAZZ 1 ROCK 3 JAZZ 2 ROCK 4...
-
Seite 24: Verwendung Des Tuners
A = 440 Hz (Standard, Standard- Sie die Standard-Stimmreferenz, A440 (A = 440 Einstellung) Hz). Dies ist die Standardeinstellung zum Stimmen A=A♭ (As) von Element/Element XP. A=G♭ (Ges) Auf den Tuner kann vom Wiedergabe- oder Note Bearbeitungs-Modus zugegriffen werden. Wenn eine Note gespielt wird, zeigt die LED-Anzeige die gespielte Note an. -
Seite 25: Einstellung (Setup)
Schritten und warten Sie, bis STEREO AUS in der Anzeige erscheint. Speaker Cabinet Compensation (SCC) Die Element-Reihe der Prozessoren wurde dazu entworfen, dass Sie Ihre Gitarre auch ohne Verstärker spielen können. Die integrierte Speaker Cabinet Compensation (SCC)-Funktion macht dies möglich. Wenn Sie jemals ein direktes Gitarren-Signal (ohne Verwendung eines Verstärkers) gehört haben, wissen Sie wie dünn und... -
Seite 26: Kalibrierung Des Expression-Pedals (Nur Element Xp)
3. Wenn tuP in der Anzeige erscheint, kippen Sie das EXPRESSION-PEDAL zurück (Zehen nach oben) und drücken Sie dann einen der FUSSSCHALTER. 4. Wenn die Kalibrierung erfolgreich war, geht das Element XP zurück in den Wiedergabe-Modus und ist einsatzbereit. Wenn die Kalibrierung fehlschlägt, wird Err in der LED-Anzeige erscheinen, gefolgt von tdn. -
Seite 27: Zuweisung Des Expression-Pedals (Nur Element Xp)
Zuweisung des Expression-Pedals (nur Element XP) Das Expression-Pedal von Element XP kann der Steuerung der Lautstärke, Wah, Whammy™, YaYa™ oder einem der vielen anderen Effekte mit Ihrem Fuß zugewiesen werden. Sie können auch Mindest- (Pedal nach oben) und Maximal- (Pedal nach unten) Werte zuweisen. Diese Min.- und Max.-Werte geben den Bereich vor, in dem das Expression-Pedal den zugewiesenen Effekt steuern darf. - Seite 28 Zur Zuweisung eines Effekts für das Expression-Pedal und der Einstellung von Min.-/Max.-Werten: 1. Effekte, die Sie dem Expression-Pedal zuweisen möchten, müssen aktiviert sein, um zugewiesen werden zu können. Informationen zum Einschalten von Effekten, finden Sie unter „Ein- & Ausschalten von Effekten“ auf Seite 16.
-
Seite 29: Die Effekte
Die Effekte Element XP bietet 37 verschiedene Effekte mit der Fähigkeit, 9 Effekte gleichzeitig laufen zu lassen. Element bietet 31 verschiedene Effekte mit der Fähigkeit, 8 Effekte gleichzeitig laufen zu lassen. Beide verfügen über 12 Amp/Cabinet-Modelle zur Auswahl. Der folgende Abschnitt beschreibt alle dieser verfügbaren Effekte und Amp/Cabinet-Modelle. -
Seite 30: Amp-/Distortion-Modelle
Verstärker-/Verzerrungs-Modelle Für Element-/Element XP stehen 6 Verzerrungs- und 12 Amp/Cabinet-Modelle zur Auswahl. Jede Amp/ Verzerrungs-Option ist durch ein Paar Buchstaben gekennzeichnet (z. B. td) und verfügt über neun Einstellungen (d. h. 1-9). Die einzige Ausnahme dazu ist der Akustik-Gitarren-Simulator, der nur eine Einstellung hat. Mit höherem Zahlenwert steigt auch die Amp/Verzerrungssteigerung (das Signal wird mehr verzerrt). -
Seite 31: Noise Gate
Klangregler für Hochfrequenz (Treble) tR1-9 Noise Gate Element und Element XP bieten zwei Noise Gate Typen: Silencer und AutoSwell. • Silencer Gate (Rauschunterdrückung) Das Silencer Gate wurde entwickelt, um das Rauschen zu eliminieren, wenn Sie nicht spielen. Die neun Einstellungen des Silencer (GA1-GA9) bestimmen den Grenzwert, wobei 1 der niedrigste und 9 der höchste Grenzwert ist. -
Seite 32: Mod Fx
Pitch Shift PC1-9 Whammy (nur Element XP) HA1-9 Der folgende Abschnitt beschreibt alle verfügbaren Modulations- und Pitch Effekttypen, die für Element/Element XP verfügbar sind. • Chorus Der Chorus fügt Ihrem Originalsignal eine kurze Verzögerung hinzu. Das verzögerte Signal wird moduliert und anschließend wieder mit dem Originalsignal gemischt, um einen volleren Sound zu erzeugen, der mehr... - Seite 33 Version. Der abgeänderte Ton wird dann dem Eingangssignal beigemischt, was so klingt, als würden zwei Gitarren zusammen zwei verschiedene Töne spielen. • Whammy ™ (nur Element XP) The Whammy-Effekt ist ein variabler Pitch-Shifter. Dieser Effekt ist im Grunde genommen ein Pitch Shifter, der jedoch die Menge der Tonhöhenveränderung mit dem Expression-Pedal kontrollieren kann, sodass eine...
- Seite 34 Delay ist ein Effekt, der einen Teil des Eingangssignals aufnimmt und diesen zeitverzögert wieder abgibt. Das aufgenommene Signal kann einmal oder mehrere Male wiederholt werden, je nach Art des Delay. Element und Element XP bieten 4 verschiedene Delay-Arten: Analog Delay, Digital Delay, Ping Pong Delay und Tape Delay.
-
Seite 35: Reverb
Der Reverb-Effekt kann für Live-Auftritte oder für Aufnahmen verwendet werden. Beim Aufzeichnen direkt über den Ausgang von Element/Element XP, kann der Room Reverb-Effekt für ein Gefühl von Raum verwendet werden, sodass die aufgenommene Gitarre eher nach einem warmen Gitarrengehäuse in einem Raum klingt. -
Seite 36: Voreinstellungsliste Von Element
Voreinstellungsliste von Element Benutzer Werk Name Benutzer Werk Name Benutzer Werk Name Rectified Big Comfort Funky Flange Tough Echo Stacked Guitar Organ Clean Detune Take the 5th Ultra Detune/Delay Fuzz Pie Retro Phase/Delay Lenny Flange Roadhouse Jazz Box Lo Fi... -
Seite 37: Voreinstellungsliste Von Element Xp
Voreinstellungsliste von Element XP Benutzer Werk Name Benutzer Werk Name Benutzer Werk Name Rectified Big Comfort Funky Flange Tough Echo Stacked Guitar Organ Clean Detune Take the 5th Ultra Detune/Delay Fuzz Pie Retro Phase/Delay Lenny Flange Roadhouse Jazz Box Lo Fi... -
Seite 38: Technische Informationen
Element-Prozessor verwenden. Wenn Sie einen Element XP Prozessor zurücksetzen wollen, müssen Sie mit Schritt 4 fortfahren, um das Expression-Pedal zu kalibrieren. 4. Wenn tdn in der Anzeige erscheint (nur Element XP), kann das Expression-Pedal von Element XP kalibriert werden. Kippen Sie das vorwärts (Zehen nach unten) und drücken Sie... -
Seite 39: Spezifikationen
100 Werksvoreinstellungen (F1-F00) Drumcomputer: 45 Schlagzeugpatterns Abmessungen: 15,88 cm (L) x 11,43 cm (B) x 5,72 cm (H) (Element) 15,88 cm (L) x 20,32 cm (B) x 5,72 cm (H) (Element XP) Gerätegewicht: 0,375 kg (Element) 0,6 Kg (Element XP) Analoge Eingänge:... - Seite 40 Ländern registriert. Dunlop, Cry Baby, Vox, Clyde McCoy, Fender, Tweed Deluxe, Twin Reverb, Marshall, Celestion, Jensen, Mesa/Boogie, Dual Rectifier, Matchless, Ibanez, Tube Screamer, Boss, DS-1, Electro Harmonix und Big Muff sind Handelsmarken ihrer jeweiligen Eigentümer in den USA und anderen Ländern und sind in keinster Weise mit DigiTech oder HARMAN verbunden oder assoziiert.
