Montage

4.3 Spannungsversorgung

4.3 Spannungsversorgung
Spannungsversorgung
Der Anschluss der Spannungsversorgung erfolgt über einen 3-poligen steckbaren
Klemmenblock. Die Funktionserde kann mit der geerdeten Hutschiene verbunden werden.
Ihr Anschluss ist für den einwandfreien Betrieb nicht notwendig. Die Spannungsversorgung
ist potentialgebunden.

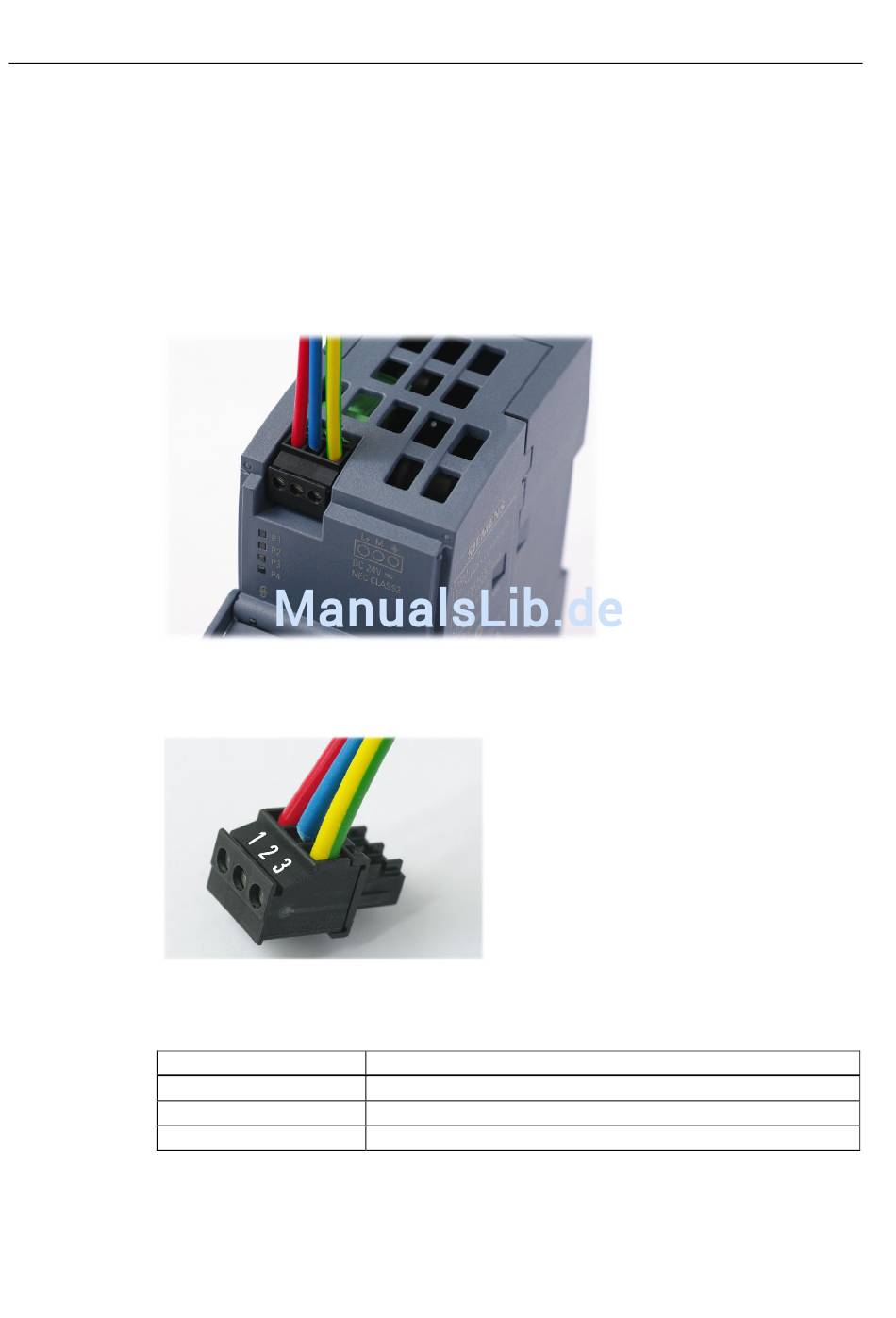

Bild 4-4
Bild 4-5
Tabelle 4- 1 Pinbelegung Spannungsversorgung
Pinnummer
Pin 1
Pin 2
Pin 3
22
Spannungsversorgungsanschluss
Steckerbelegung des Klemmblocks
Belegung
L+ (24 V DC)
M (Masse)
Funktionserde
Compact Switch Module CSM 1277
Betriebsanleitung, V. 1.20, A2B00079397A
