Montage
4.2 Hutschienenmontage
4.2
Hutschienenmontage
Montage auf einer 35mm DIN Hutschiene
Hinweis
Das CSM 1277 verfügt über keine Durchführung des Rückwandbusses. Deshalb muss es
entweder am Anfang oder Ende der S7-1200 Station montiert werden!
1. Hängen Sie die Gehäuseführung an der Oberseite des CSM-Gehäuses in die 35mm DIN
2. Drücken Sie das CSM 1277 am unteren Ende auf die Hutschiene bis es einrastet.
20
Hutschiene (DIN EN 60715 TH35) ein.

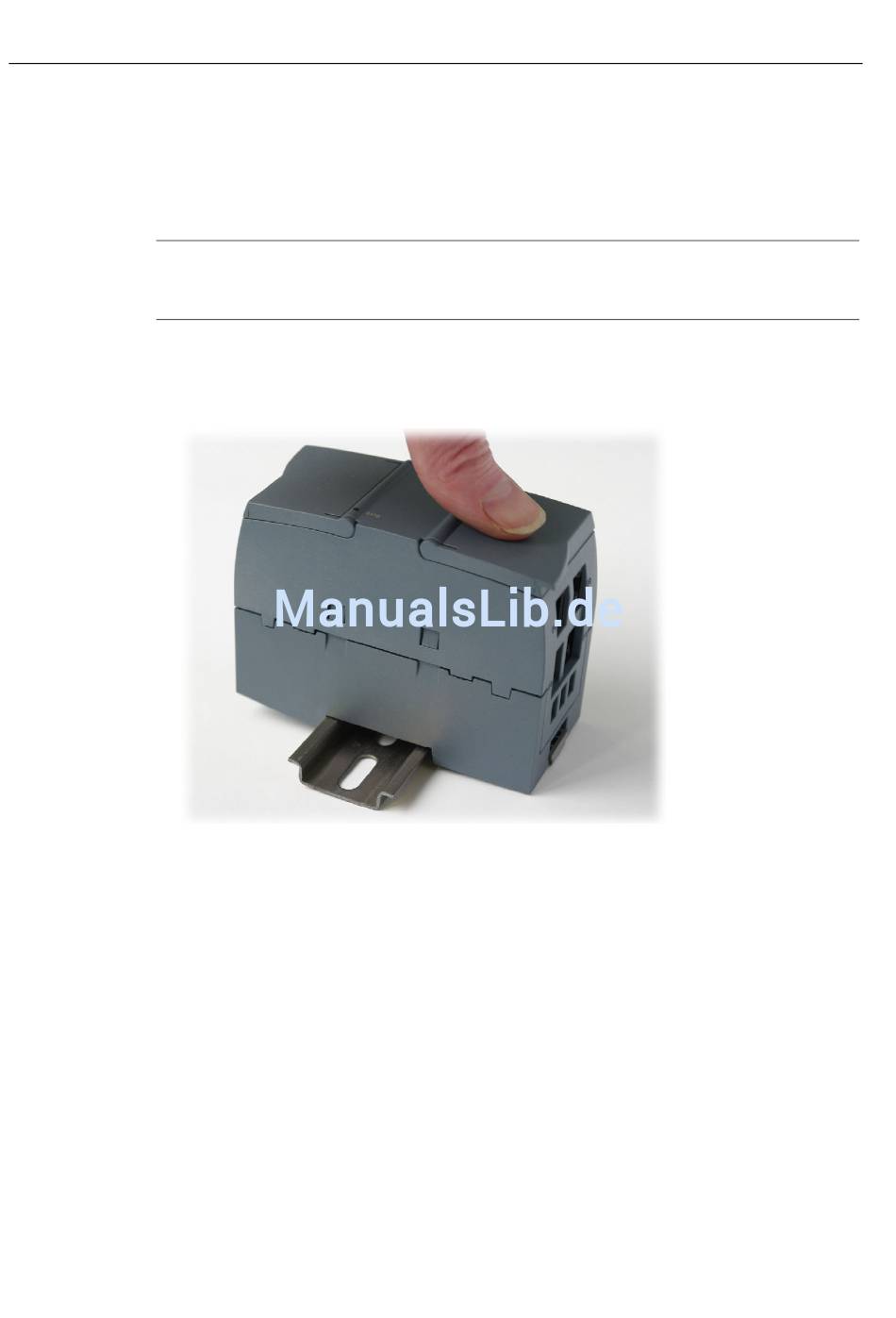

Bild 4-1
Montage des CSM 1277 auf einer DIN-Hutschiene
Compact Switch Module CSM 1277
Betriebsanleitung, V. 1.20, A2B00079397A
