4. Installation
4.4

Komponenten der Batterieklemmen

Der Schnellstecker dient zum Anschluss der Batterie. Der Stecker ist für verzinnte Kabel mit einem
Leiterquerschnitt von 2,5–6 mm² (AWG14–10) geeignet.
Batteriekabel Außendurchmesserbereich: 5,5 mm–8,0 mm.
HINWEIS:
Für die Verbindung ist ein Schraubendreher mit einer 3 mm breiten Spitze erforderlich.
Schritt 1. Isolieren Sie dazu den Leiter 15 mm mit einem geeigneten Abisolierwerkzeug ab.
Schritt 2. Öffnen Sie die Feder mit einem Schraubendreher wie unten dargestellt. (siehe Abbildung 4.7)
Schritt 3. Führen Sie den abisolierten Draht mit verdrillten Litzendrähten vollständig ein.Die Drahtenden
müssen in der Feder sichtbar sein. Schließen Sie dann die Feder. (siehe Abbildung 4.8)
Schritt 4. Schieben Sie den Einsatz in die Hülse und ziehen Sie die Kabelverschraubung mit einem Drehmoment
von 2 Nm fest. (siehe Abbildung 4.9)
Schritt 5. Stecken Sie die Stecker mit der richtigen Polarität in die Batterieanschlüsse an der Unterseite des
Ein „Klickgeräusch" ertönt. (siehe Abbildung 4.10)
Wechselrichters.

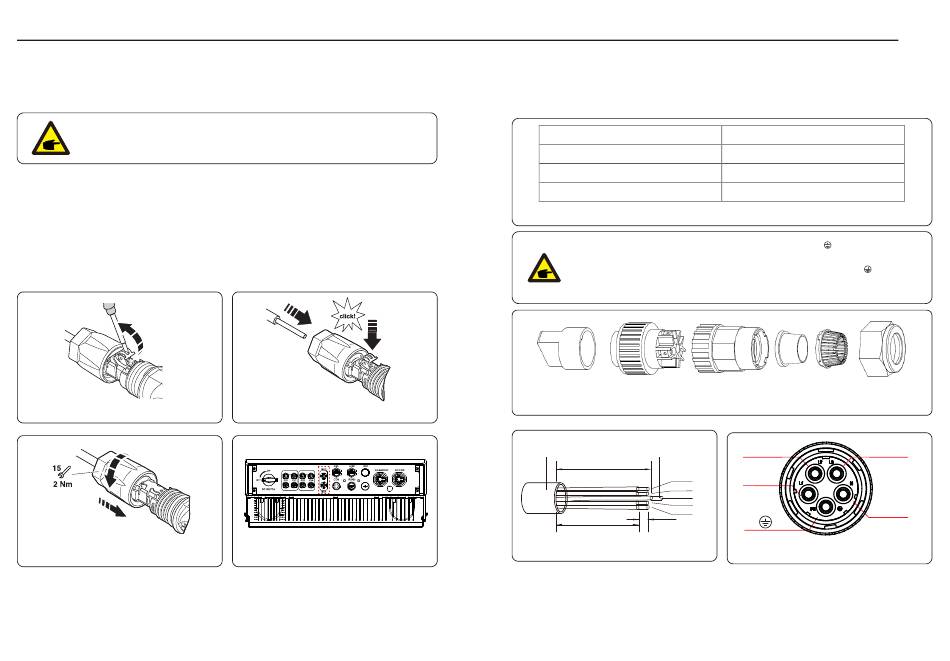

Abbildung 4.7
Abbildung 4.9
.12.
Abbildung 4.8
Abbildung 4.10
4.5

Montage des Netzsteckers

Es gibt zwei Wechselstromklemmen. Die Montageschritte für beide sind gleich.
Nehmen Sie die Teile des Wechselstromsteckers aus der Verpackung.
1. Stellen Sie sicher, dass Sie ein Kabel mit den korrekten Spezifikationen verwenden (siehe Abbildung unten).
Beschreibung
Aderdurchmesser
Querschnittsfläche
Expositionslänge
Innere Wechselstromanschlusssymbole „L1", „L2", „L3", „N" und „PE
Verbindungsanschlüsse (siehe Abbildung 4.13). Drei stromführende Kabel sind an die
Klemmen „L1", „L2" und „L3", angeschlossen. Das Erdungskabel verbindet „PE
der Neutralleiter verbindet die „N"-Klemme:
A B
Abbildung 4.11 Wechselstromstecker
Querschnitt
Außendurchmesser
13– 25 mm
6–13 mm²
70 mm
x
68 mm
x = 13 mm
Abbildung 4.12 Abisolierter und entblößter Draht
4.Installation
Zahlenwert
13–25 mm
6–13 mm² (10-6 AWG)
13 mm
Tabelle 4.1
", fünf
C D E
L2
L1
PE
L1
L2
L3
N
PE
Abbildung 4.13 Innenaufbau des Wechselstromsteckers<
";
F
L3
N
.13.
