4. Installation
A)

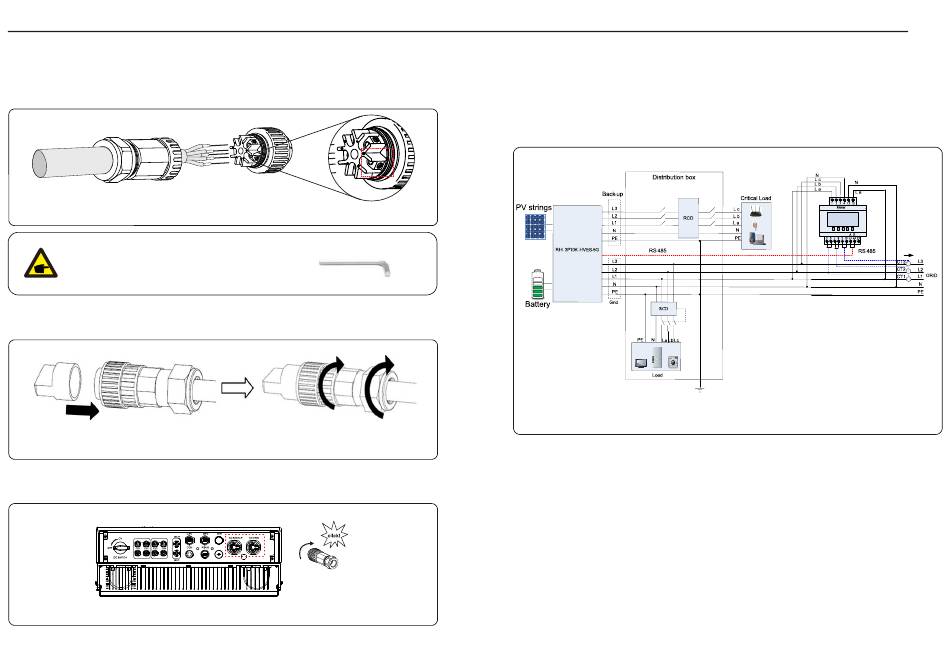

Die Isolierung des Kabels 70 mm abisolieren, so dass der entblößte Stecker mit Kupferkern 13 mm erreicht.
Kabel durch Mutter und Hülse des Buchsenelements führen, entsprechende Klemmen einsetzen und mit
Inbusschlüssel festziehen (siehe Abbildung 4.14). Das Drehmoment beträgt 1,5–2,5 Nm.
Abbildung 4.14 Angeschlossenes Kabel
Ziehen Sie das Kabel
Inbusschlüssel fest (Fokus in der gepunkteten Box,
siehe Abbildung 4.14). Die Inbusschraube lässt sich
leicht abnehmen, nicht vollständig herausschrauben.
B)
Befestigen Sie die Kunststoffhalterung (Zubehör anziehen) im Sockelelement, ziehen Sie den
Adapter im Sockelelement fest und ziehen Sie die Überwurfmutter mit einem Drehmoment von 2,5–4
Nm fest (siehe Abbildung 4.15).
Abbildung 4.15 Wechselstromanschlussklemme
C)
Verbinden Sie den Wechselstromstecker mit dem Wechselrichter und ziehen Sie dann den
Wechselstromstecker im Uhrzeigersinn fest, bis ein leichtes Klickgeräusch anzeigt, dass die
Verbindung erfolgreich hergestellt wurde. (siehe Abbildung 4.16)
Abbildung 4.16 Wechselstromstecker zum Wechselrichter
.14.
mit einem 3,0-mm-
4.6
Zählerinstallation
Solis Wechselrichter der Serie RHI-(5-10)K-HVES-5G mit integrierter Funktion zur Steuerung der
Exportleistung – diese Funktion erfordert den Anschluss eines dreiphasigen Leistungszählers zur Steuerung
der Exportleistung.
4.6.1 Installation Dreiphasen-Zähler
Folgen Sie der nachstehenden Abbildung, um den Dreiphasen-Zähler und den Stromwandler zu installieren.
4.Installation
Abbildung 4.17
