SOLIS RHI-Serie Bedienungsanleitung
Hybridwechselrichter
Inhaltsverzeichnis

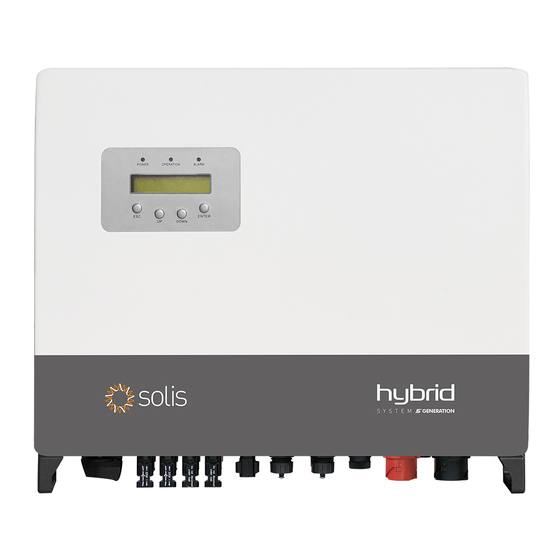

Solis Hybridwechselrichter der RHI-Reihe
Bedienungsanleitung
(RHI-3P (5-10) K-HVES-5G)
Ver 1.1
Ginlong Technologies Co., Ltd.
No. 57 Jintong Road, Binhai Industrial Park, Xiangshan, Ningbo, Zhejiang,
315712, Volksrepublik China.
Tel: +86 (0)574 6578 1806
Fax: +86 (0)574 6578 1606
Bitte halten Sie sich bei Abweichungen in diesem Benutzerhandbuch an die tatsächlichen Produkte.
Wenn Sie Probleme mit dem Wechselrichter haben, ermitteln Sie bitte die Seriennummer des
Wechselrichters und setzen Sie sich mit uns in Verbindung. Wir werden uns bemühen, Ihre Frage
so schnell wie möglich zu beantworten.
Ginlong Technologies Co., Ltd.
Inhaltsverzeichnis
Verwandte Anleitungen für SOLIS RHI-Serie
Inhaltszusammenfassung für SOLIS RHI-Serie
- Seite 1 Solis Hybridwechselrichter der RHI-Reihe Bedienungsanleitung (RHI-3P (5-10) K-HVES-5G) Ver 1.1 Ginlong Technologies Co., Ltd. No. 57 Jintong Road, Binhai Industrial Park, Xiangshan, Ningbo, Zhejiang, 315712, Volksrepublik China. Tel: +86 (0)574 6578 1806 Fax: +86 (0)574 6578 1606 Bitte halten Sie sich bei Abweichungen in diesem Benutzerhandbuch an die tatsächlichen Produkte.
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Einleitung ....................2 1.1 Produktbeschreibung ..................2 1.2 Verpackung ..................... 3 2. Sicherheitshinweise ................... 4 2.1 Sicherheitssymbole ..................4 2.2 Allgemeine Sicherheitshinweise ..............4 2.3 Hinweis für die Verwendung ................6 3. Übersicht ....................7 3.1 Bildschirm ....................... 7 3.2 Wählfeld ...................... -
Seite 3: Einleitung
Produktbeschreibung Verpackung Die Solis RHI-Serie ist für Hybridsysteme in Wohngebäuden konzipiert, die zur Optimierung des Eigenverbrauchs Bitte stellen Sie sicher, dass die folgenden Artikel in der Verpackung Ihrer Maschine enthalten sind: mit Batterien arbeiten können. Das Gerät kann sowohl im netzunabhängigen als auch im netzgebundenen Modus betrieben werden. -
Seite 4: Sicherheit Und Warnhinweise
Unfall führt. Die Installation der Gleichstrom-OCPD erfolgt gemäß den örtlichen Vorgaben. Alle Leiter von Photovoltaikquellen und -ausgangskreisen müssen über Trennschalter verfügen, die dem NEC- Artikel 690, Teil II entsprechen. Alle einphasigen Wechselrichter von Solis verfügen über einen WARNUNG: Gleichstromschalter. -
Seite 5: Hinweis Für Die Verwendung
2. Sicherheit und Warnhinweise 3.Übersicht Bildschirm Die Solis RHI-Serie verfügt über einen LCD-Bildschirm, auf dem der Status, die Betriebsinformationen und die Einstellungen des Wechselrichters angezeigt werden. WARNUNG: Die RHI-Serie unterstützt keinen Parallelbetrieb (drei- und einphasig) am Wechselstrom- Wählfeld Backup-Anschschluss. Durch den parallelen Betrieb des Geräts erlischt die Garantie. -
Seite 6: Installation
4. Installation 4.Installation Auswahl des Standorts für den Wechselrichter Installieren Sie das Gerät an einer Wand oder an einer starken Struktur, die das Gewicht tragen kann (24 Bei der Auswahl eines Standorts für den Wechselrichter sind die folgenden Kriterien zu berücksichtigen: kg). -
Seite 7: Montage Des Wechselrichters
Wechselstromnetz sich im Zustand „Netzunabhängig“ befinden. Stellen Sie sicher, dass der PV-Widerstand gegen Masse höher als 20 kOhm ist. Der Wechselrichter der Solis RHI-Serie verfügt über MC4-Stecker. Bitte folgen Sie dem Bild unten, um die MC4-Stecker zusammenzubauen. Anforderungen an den PV-Aderquerschnitt: 2,5–4 mm². -
Seite 8: Komponenten Der Batterieklemmen
4. Installation 4.Installation Komponenten der Batterieklemmen Montage des Netzsteckers Der Schnellstecker dient zum Anschluss der Batterie. Der Stecker ist für verzinnte Kabel mit einem Es gibt zwei Wechselstromklemmen. Die Montageschritte für beide sind gleich. Leiterquerschnitt von 2,5–6 mm² (AWG14–10) geeignet. Nehmen Sie die Teile des Wechselstromsteckers aus der Verpackung. -
Seite 9: Zählerinstallation
4.Installation Zählerinstallation Solis Wechselrichter der Serie RHI-(5-10)K-HVES-5G mit integrierter Funktion zur Steuerung der Die Isolierung des Kabels 70 mm abisolieren, so dass der entblößte Stecker mit Kupferkern 13 mm erreicht. Exportleistung – diese Funktion erfordert den Anschluss eines dreiphasigen Leistungszählers zur Steuerung Kabel durch Mutter und Hülse des Buchsenelements führen, entsprechende Klemmen einsetzen und mit... -
Seite 10: Montage Der Kommunikationskabel
4. Installation 4.Installation Montage der Kommunikationskabel Logikschnittstellenverbindung ( nur für das Vereinigte Königreich) Der Wechselrichter der RHI-Reihe verfügt über ein RS485-Kabel zur Kommunikation mit dem Zähler und Der Standard G98 und G99 verlangt eine logische Schnittstelle, die durch einen einfachen Schalter oder CAN zur Kommunikation mit dem BMS der Batterie. -
Seite 11: Led-Anzeige
4. Installation 5.Bedienung LED-Anzeige Am RHI-Wechselrichter befinden sich drei LED-Anzeigen (rot, grün und orange), die den Betriebsstatus des Durch Drücken der Wechselrichters anzeigen. ESC-Taste wird Hauptmenü Folgendes zurückgerufen: das vorherige Menü Informationen AUF/AB Einstellungen Leuchte Status Beschreibung AUF/AB ENTER Monatliche Energie Hauptschnittstelle Der Wechselrichter kann Gleichstrom erkennen. -
Seite 12: Informationen
5. Bedienung 5.Bedienung Informationen Im Bereich „Informationen“ können Betriebsdaten und Informationen angezeigt werden. Er enthält folgende Abschnitte: Anzeige Beschreibung Dauer Allgemeine Informationen 2.Systeminformationen 3.Energberichte 4.PV-Energieberichte V_DC1: Zeigt den Spannungswert von Eingang 01 an. V_DC1: 000,0 V 5.BMS-Informationen 6.Zählerinformationen 10 Sek. I_DC1: 000,0 A I_DC1: Zeigt die Stromstärke von Eingang 01 an... - Seite 13 5. Bedienung 5.Bedienung Anzeige Dauer Beschreibung Anzeige Beschreibung Dauer Batterie V: Zeigt die Spannung der Batterie an (vom Battery V: 000.0V BMS). Batterie I: Zeigt die Stromstärke der Batterie an BattChgE Total: 10 Sek. 10 Sek. Zeigt die gesamte geladene Energie der Batterie an. Battery I: +00.0A 0000000kWh...
-
Seite 14: Einstellungen
5. Bedienung 5.Bedienung Einstellungen Erweiterte Informationen Die folgenden Untermenüs werden angezeigt, wenn das Menü Einstellungen ausgewählt ist: HINWEIS: 1.Uhrzeit/Datum einstellen Der Zugriff auf diesen Bereich ist umfassend qualifizierten und autorisierten Technikern 2. Adresse einstellen vorbehalten. Rufen Sie das Menü „Erweiterte Informationen“ auf. (Passwort „0010“). 5.3.1 Uhrzeit/Datum einstellen Wählen Sie „Erweiterte Infos.“... - Seite 15 Zeigt die interne IGBT-Temperatur des Inverter Temp: 10 Sek. +000.0degC Wechselrichters an. Zeigt den aktuell gültigen Netzstandard an. Grid Standard: 10 Sek. Flash- Status: 10 Sek. Reserviert für Solis-Techniker 00000000 Abbildung 5.14 Allgemeiner Status HINWEIS: Der erweiterte Status ist Solis-Technikern vorbehalten. .26. .27.
-
Seite 16: Erweiterte Einstellungen
Selbstentladung der Batterie ist unvermeidbar. Der Ladezustand kann unter den Grenzwert fallen, Für verschiedene Länder muss der Netzstandard entsprechend den lokalen Anforderungen unterschiedlich wenn die Batterie über einen längeren Zeitraum nicht aufgeladen werden kann. festgelegt werden. Im Zweifelsfall wenden Sie sich bitte an die Solis-Servicetechniker. .28. .29. -
Seite 17: Einstellung Speicherenergie
5. Bedienung 5.Bedienung 5.5.5 Einstellung Speicherenergie In diesem Bereich stehen zwei Einstellungen zur Verfügung: Zählerauswahl und Speichermodusauswahl. Batterieauswahl: PYLON Zählerauswahl Strg.-Modusauswahl Abbildung 5.21 Batterieauswahl Abbildung 5.26 Einstellung Speicherenergie Überentladung SOC: 5.5.5.1 Zählerwahl 020 % Mit dieser Einstellung wird der Zählertyp basierend auf der tatsächlichen Konfiguration ausgewählt. Abbildung 5.22 Überentladung SOC Zählertyp: 5.5.4... -
Seite 18: Minuten Spannungseinstellung
5. Bedienung 5.Bedienung 5.5.6 STD.Modus-Einstellungen Aufladezeitmodus: Diese Einstellungen sind Wartungspersonal und Technikern vorbehalten. Ändern Sie „Optimales Einkommen“ ist der Schalter zum Ein- und Ausschalten des Aufladezeitlademodus. nichts ohne Anweisungen. Der Kunde kann den Lade-/Entladestrom sowie den Zeitpunkt des Ladens/Entladens deder Batterie Auswahl von „STD-Modus. -
Seite 19: Rückflussleistung
5. Bedienung 5.Bedienung 5.5.8.2 5.5.12 Vergütung einstellen Rückflussleistung Diese Funktion dient zum Eichen der Ausgangsenergie und -spannung des Bestimmen Sie die zulässige Rückspeiseleistung. (Systemexport in das Netz) Wechselrichters. Es sind zwei Abschnitte enthalten: Leistungsparameter und Spannungsparameter. Rückflussleistung +0000 W Leistungsparameter Abbildung 5.34 Rückflussleistung Spannungsparameter Abbildung 5.37 Vergütung einstellen... -
Seite 20: Inbetriebnahme
7.Fehlerbehebung Vorbereitung der Inbetriebnahme Der Wechselrichter der Solis RHI-Serie erfordert keine regelmäßige Wartung. Eine Reinigung des Stellen Sie sicher, dass alle Geräte für Bedienung, Wartung und Service zugänglich sind. Prüfen Kühlkörpers trägt jedoch dazu bei, dass der Wechselrichter die Wärme besser ableiten kann. Dies erhöht Sie und bestätigen Sie, dass: –... - Seite 21 7. Fehlerbehebung 7.Fehlerbehebung Wenn Fehler auftreten, wird auf dem Hauptbildschirm der Status „Fehler“ angezeigt. Alarmmeldung Fehlerbeschreibung Lösung Führen Sie die folgenden Schritte aus, um zu überprüfen, welcher Fehler auftritt. ARC-FAULT LICHTBOGEN im Gleichstromkreis 1. Überprüfen Sie, ob es im PV-Anschluss einen Lichtbogen Schritte: Enter →...
- Seite 22 Bitte halten Sie die folgenden Informationen bereit, bevor Sie sich an uns wenden. OV-ILLC LLC-Hardware Überstrom Veranlassen Sie eine Werksreparatur. Seriennummer des Solis-Dreiphasenwechselrichters; Händler/Verkäufer des Solis-Dreiphasenwechselrichters (falls verfügbar); OV-VBackup Überspannungsfehler umgehen Installationsdatum. Überprüfen Sie die Belüftung des Wechselrichters. Beschreibung des Problems (d. h. die auf dem LCD angezeigte Alarmmeldung und der Status der LED- Überprüfen Sie, ob der Wechselrichter bei heißem...
- Seite 23 8. Technische Daten 8. Technische Daten Wechselstromausgang (Backup) Technische Daten RHI-3P5K-HVES-5G RHI-3P6K-HVES-5G Gleichstromeingang (PV-Seite) Nennausgangsleistung 5 kW 6 kW Empfohlene max. PV-Leistung 8000 W 9600 W Max. Scheinausgangsleistung 5 kVA 6 kVA Max. Eingangsspannung 1000 V Spitzenscheinausgangsleistung 10000 VA, 60 Sek 12000 VA, 60 Sek Nennspannung <40 ms...
-
Seite 24: Technische Daten
8. Technische Daten 8. Technische Daten Allgemeine Daten Technische Daten RHI-3P8K-HVES-5G RHI-3P10K-HVES-5G Gleichstromeingang (PV-Seite) Abmessungen (B/H/T) 535 * 455 * 181 mm Empfohlene max. PV-Leistung Gewicht 25,1 kg 12.800 W 16.000 W Topologie Max. Eingangsspannung Ohne Transformator 1000 V <7 W Eigenverbrauch (Nacht) Nennspannung 600 V... - Seite 25 8. Technische Daten 8. Technische Daten Wechselstromausgang (Backup) Allgemeine Daten Nennausgangsleistung 8 kW 10 kW Abmessungen (B/H/T) 535 * 455 * 181 mm Max. Scheinausgangsleistung 8 kVA 10 kVA Gewicht 25,1 kg Spitzenscheinausgangsleistung 16.000 VA, 60 Sek Topologie Ohne Transformator <40 ms Backup-Schaltzeit Eigenverbrauch (Nacht)
