4. Installation
4.2

Montage des Wechselrichters

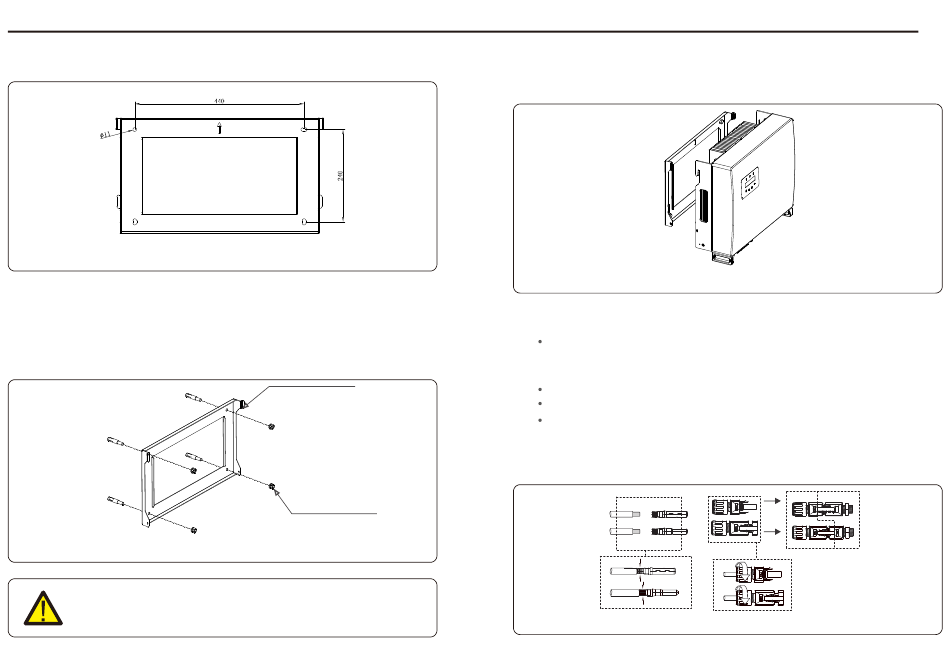

Abmessungen der Montagehalterung:
Abbildung 4.3 Wandmontage des Wechselrichters
Sobald ein geeigneter Ort gemäß 4.1 unter Verwendung von Abbildung 4.3 und Abbildung 4.4 gefunden
wurde, montieren Sie die Wandhalterung an der Wand.
Der Wechselrichter muss senkrecht montiert werden.
Die Schritte zum Montieren des Wechselrichters sind nachfolgend aufgeführt:
1.
Wählen Sie die Montagehöhe der Halterung und zeichnen Sie die Montagelöcher an.
Bei Ziegelwänden muss die Position der Löcher für die Dehnschrauben geeignet sein.
Abbildung 4.4 Befestigung der Halterung an der Wand
WARNUNG:
Der Wechselrichter muss senkrecht montiert werden.
.10.
Halterung
Geeignete Befestigungsschrauben
2.
Heben Sie den Wechselrichter an (vermeiden Sie dabei körperliche Überlastungen) und richten
Sie die hintere Halterung am Wechselrichter am konvexen Abschnitt der Halterung aus. Hängen Sie den
Wechselrichter in die Halterung und vergewissern Sie sich, dass er sicher ist (siehe Abbildung 4.5).
Abbildung 4.5 Wandhalterung
4.3

PV-Eingangsanschlussbaugruppe

Bitte stellen Sie Folgendes sicher, bevor Sie den Wechselrichter anschließen:
Stellen Sie sicher, dass die Spannung des PV-Strings die maximale Gleichstrom-Eingangsspannung
(1000 V Gleichstrom) nicht überschreitet. Nichtbeachtung dieser Bedingung führt zum Erlöschen der
Garantie.
Stellen Sie sicher, dass die Polarität der PV-Stecker korrekt ist.
Vergewissern Sie sich, dass der Gleichstromschalter, die Batterie, das Wechselstrom-BACKUP
und das Wechselstromnetz sich im Zustand „Netzunabhängig" befinden. Stellen Sie sicher, dass
der PV-Widerstand gegen Masse höher als 20 kOhm ist.
Der Wechselrichter der Solis RHI-Serie verfügt über MC4-Stecker. Bitte folgen Sie dem Bild unten, um
die MC4-Stecker zusammenzubauen.
Anforderungen an den PV-Aderquerschnitt: 2,5–4 mm².
4.Installation
positiver Pol
negativer Pol
Wechselrichterklemme
Verwenden Sie zum Crimpen
geeignete Crimpwerkzeuge
Abbildung4. 6
.11.
