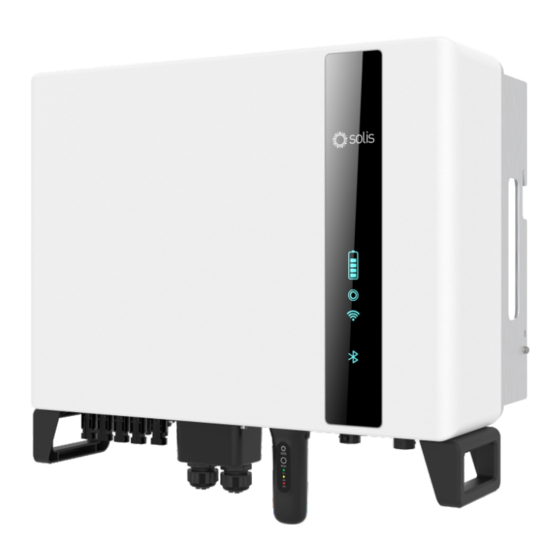

SOLIS S6 Serie Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. SOLIS Anleitungen
  4. Wechselrichter
  5. S6
  6. Benutzerhandbuch
SOLIS S6 Serie Benutzerhandbuch

SOLIS S6 Serie Benutzerhandbuch

Hybrid-wechselrichter
Vorschau ausblenden Andere Handbücher für S6 Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Benutzerhandbuch
für Hybrid-Wechselrichter der Serie S6
Anwendbare Modelle
S6-EH3P5K-H
S6-EH3P6K-H
S6-EH3P8K-H
S6-EH3P10K-H
S6-EH3P3K-H-PRO
S6-EH3P4K-H-PRO
S6-EH3P5K-H-PRO
S6-EH3P6K-H-PRO
S6-EH3P8K-H-PRO
S6-EH3P10K-H-PRO
Anwendbares System
Dreiphasiges System
Version 1.0, Erscheinungsdatum: 12.2022

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SOLIS S6 Serie

Inhaltszusammenfassung für SOLIS S6 Serie

  • Seite 1 Benutzerhandbuch für Hybrid-Wechselrichter der Serie S6 Anwendbare Modelle S6-EH3P5K-H S6-EH3P6K-H S6-EH3P8K-H S6-EH3P10K-H S6-EH3P3K-H-PRO S6-EH3P4K-H-PRO S6-EH3P5K-H-PRO S6-EH3P6K-H-PRO S6-EH3P8K-H-PRO S6-EH3P10K-H-PRO Anwendbares System Dreiphasiges System Version 1.0, Erscheinungsdatum: 12.2022...

  • Seite 2: Inhaltsverzeichnis

    Inhalt 1. Einleitung ……………………………………………………………………………………………………………………………… 1.1 Produktbeschreibung ……………………………………………………………………………………………………… 1.2 Verpackung ………………………………………………………………………………………………………………………… 2. Sicherheit & Warnung …………………………………………………………………………………………… 2.1 Sicherheit …………………………………………………………………………………………………………………………… 2.2 Allgemeine Sicherheitshinweise …………………………………………………………………………… 2.3 Hinweis zur Verwendung …………………………………………………………………………………………… 2.4 Hinweise zur Entsorgung …………………………………………………………………………………………… 3. Übersicht …………………………………………………………………………………………………………………………… 3.1 Intelligente LED-Anzeigen ………………………………………………………………………………………… 4. Einbau …………………………………………………………………………………………………………………………………...

  • Seite 3: Einleitung

    1. Einleitung User Manual 1.1 Produktbeschreibung Die Solis S6-Serie ist für Hybridsysteme in Wohngebäuden konzipiert, die mit Batterien arbeiten können, um den Eigenverbrauch zu optimieren. Das Gerät kann sowohl im netzunabhängigen als auch im netzgebundenen Modus betrieben werden. Dieses Handbuch bezieht sich auf die unten aufgeführten Wechselrichtermodelle der...

  • Seite 4: Verpackung

    PV-Anschluss x4 (M4*12) x4 AC-Sicherung x1 AC-Netz x1 Batteriekabel x1 CAN-Kabel x1 Zähler Kabel x1 Staubschutzhülle x1 Eastron Zähler x1 CT x3 Manual Benutzerhandbuch x1 RJ45-Anschluss x6 Bluetooth-Antenne x1 Sollte etwas fehlen, wenden Sie sich bitte an Ihren Solis-Händler vor Ort.

  • Seite 5: Sicherheit & Warnung

    2. Sicherheit & Warnung 2.1 Sicherheit Die folgenden Arten von Sicherheitshinweisen und allgemeinen Informationen werden in diesem Dokument wie unten beschrieben aufgeführt: GEFAHR: "Gefahr" weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt. WARNUNG: "Warnung"...
  • Seite 6 Die DC-OCPD muss gemäß den örtlichen Anforderungen installiert werden. Alle Leiter der Photovoltaik-Quell- und Ausgangsstromkreise müssen mit Isolatoren ausgestattet sein, die dem NEC Artikel 690, Teil II entsprechen. Alle einphasigen Solis-Wechselrichter verfügen über einen integrierten C-Schalter. VORSICHT: Gefahr eines Stromschlags, Abdeckung nicht entfernen. Im Inneren befinden sich keine vom Benutzer zu wartenden Teile.

  • Seite 7: Hinweis Zur Verwendung

    2. Sicherheit & Warnung 2.3 Hinweise zur Verwendung Der Wechselrichter wurde nach den geltenden Sicherheits- und technischen Richtlinien gebaut. Verwenden Sie den Wechselrichter NUR in Anlagen, die den folgenden Spezifikationen entsprechen: 1. Eine dauerhafte Installation ist erforderlich. 2. Die Elektroinstallation muss allen geltenden Vorschriften und Normen entsprechen. 3.

  • Seite 8: Übersicht

    3. Übersicht 3.1 Intelligente LED-Anzeigen Die Wechselrichter der Solis S6-EH3P(3-10)K-H Serie verfügen über fünf Anzeigen (Batterie, Strom, WiFi, Ethernet und Bluetooth), die den Betriebsstatus des Wechselrichters anzeigen. Die Bluetooth-Antenne oder der WiFi-Datenlogger müssen vor dem lokalen Debugging am Antennen-/COM-Anschluss des Hybridwechselrichters installiert werden.

  • Seite 9: Einbau

    4. Einbau 4.1 Standort wählen für den Wechselrichter Bei der Auswahl des Standorts für den Wechselrichter sollten folgende Kriterien berücksichtigt werden: Bei direkter Sonneneinstrahlung kann es zu einer Verringerung der Ausgangsleistung kommen. Es wird empfohlen, den Wechselrichter nicht in direktem Sonnenlicht zu installieren.
  • Seite 10 4. Einbau Stellen Sie das Gerät an einer Wand oder einer stabilen Struktur auf, die das Gewicht des Geräts (24 kg) tragen kann. Installieren Sie senkrecht mit einer maximalen Neigung von +/- 5 Grad, ein Überschreiten dieses Wertes kann zu einer Reduzierung der Ausgangsleistung führen. Um Überhitzung zu vermeiden, stellen Sie sicher, dass der Luftstrom um den Wechselrichter nicht blockiert wird.

  • Seite 11: Montage Des Wechselrichters

    4. Einbau 4.2 Montage des Wechselrichters Maße der Montagehalterung: unit:mm Abbildung 4.3 Wandmontage des Wechselrichters Nachdem ein geeigneter Standort gemäß 4.1 unter Verwendung von Abbildung 4.3 und Abbildung 4.4 gefunden wurde, befestigen Sie die Wandhalterung an der Wand. Der Wechselrichter ist vertikal zu montieren. Die Schritte zur Montage des Wechselrichters sind unten aufgeführt: 1.

  • Seite 12: Pe-Kabelverlegung

    4. Einbau 4.3 PE-Kabelverlegung An der rechten Seite des Wechselrichters befindet sich ein externer Erdungsanschluss. OT-Klemmen vorbereiten: M4. Verwenden Sie geeignetes Werkzeug, um den Kabelschuh an den Anschluss zu crimpen. Schließen Sie die OT-Klemme mit dem Erdungskabel an der rechten Seite des Wechselrichters an.

  • Seite 13: Installation Des Pv-Eingangskabels

    4. Einbau 4.4 Installation des PV-Eingangskabels Vergewissern Sie sich vor dem Anschluss des Wechselrichters, dass die Leerlaufspannung des PV-Generators innerhalb der Grenzwerte des Wechselrichters liegt. Vergewissern Sie sich vor dem Anschluss, dass die Polarität der Ausgangsspannung des PV-Generators mit den Symbolen "DC+" und "DC-"...
  • Seite 14 4. Einbau 3. Führen Sie das abisolierte Gleichstromkabel durch die Mutter und den wasserdichten Gummiring. Positiver Anschluss Negative Klemme Abbildung 4.8 4. Verbinden Sie den Drahtteil des Gleichstromkabels mit der Metall-Gleichstromklemme und quetschen Sie ihn mit einem speziellen Werkzeug zum Crimpen von DC-Kontakten. Positiver Anschluss Drücken Negative Klemme...
  • Seite 15 4. Einbau 6. Messen Sie die PV-Spannung des DC-Eingangs mit einem Multizähler und überprüfen Sie die Polarität des DC-Eingangskabels. Abbildung 4.11 7. Schließen Sie die verdrahtete Gleichstromklemme wie in der Abbildung gezeigt an den Wechselrichter an. Ein leichtes "Klick" zeigt an, dass die Verbindung korrekt ist. Click Abbildung 4.12 VORSICHT:...

  • Seite 16: Installation Des Batteriestromkabels

    4. Einbau 4.5 Installation des Batteriestromkabels 1. Nehmen Sie die beiden vorkonfektionierten Batteriestromkabel aus der Verpackung. Kabellänge: 1 Meter. Die Querschnittsfläche beträgt 8 mm². Abbildung 4.13 2. Verbinden Sie die Batterieenden mit den Plus- und Minuspolen des Batteriemoduls. 3. Messen Sie die Gleichspannung des DC-Eingangs mit einem Multizähler und überprüfen Sie die Polarität des DC-Eingangskabels.

  • Seite 17: Installation Des Ac-Kabels

    4. Einbau 4.6 Installation des AC-Kabels Der Wechselrichter verfügt über zwei AC-Anschlüsse, und die Montageschritte sind ähnlich. Der AC-Netzanschluss dient zum Anschluss an das Netz und der AC-Backup-Anschluss zum Anschluss an den kritischen Lastkreis. AC-BACKUP-Anschluss AC-BACKUP AC-GRID ANTENNA AC-NETZ-Klemme Abbildung 4.16 HINWEIS: Der AC-Backup-Anschluss ist länger und der AC-Netzanschluss ist kürzer.
  • Seite 18 4. Einbau 2. Demontieren Sie den AC-Netzanschluss und legen Sie die Teile auf das Kabel. A: Körper B: Dichtungsgehäuse C: Mutter Abbildung 4.18 3. Drähte crimpen, Schraubendrehmoment 0,8N-m±0,1N-m. AC-Netz Abbildung 4.19 4. Drücken Sie das Gehäuse in das Gehäuse, bis Sie ein "Klick"-Geräusch hören. Gehäuse Click Abbildung 4.20...

  • Seite 19: Anschluss Des Ac-Backup-Anschlusses

    4. Einbau 6. Stecken Sie den AC-Netzstecker in den AC-Netzanschluss am Wechselrichter und drehen Sie den Drehring am AC-Netzstecker in die Richtung, die mit "LOCK" auf dem Stecker markiert ist. (Halten Sie den Körper fest, während Sie den Ring drehen). Click Abbildung 4.22 HINWEIS:...
  • Seite 20 4. Einbau 2. Demontieren Sie den AC-Backup-Anschluss und legen Sie die Teile auf das Kabel. A: Körper B: Dichtungsgehäuse C: Mutter Abbildung 4.24 3. Drähte crimpen, Schraubendrehmoment 0,8N-m±0,1N-m. AC-Sicherung Abbildung 4.25 4. Drücken Sie das Gehäuse in das Gehäuse, bis Sie ein "Klick"-Geräusch hören. Gehäuse Click Abbildung 4.26...

  • Seite 21: Demontage Von Anschlüssen

    4. Einbau 6. Stecken Sie den AC-Backup-Stecker in den AC-Backup-Anschluss am Wechselrichter und drehen Sie den Drehring am AC-Backup-Stecker in die Richtung, die mit "LOCK" auf dem Stecker markiert ist. (Halten Sie das Gehäuse fest, während Sie den Ring drehen). Click Abbildung 4.28 HINWEIS:...

  • Seite 22: Installation Der Kommunikationskabel

    4. Einbau 4.7 Installation des Kommunikationskabels 4.7.1 Schutzabdeckung für Kommunikationsanschlüsse AC-BACKUP AC-GRID ANTENNA Abbildung 4.31 Der Wechselrichter wird in der Verpackung mit einer Schutzabdeckung geliefert, die die Kommunikationsanschlüsse schützt. Schritt 1. Verwenden Sie einen Kreuzschlitzschraubendreher, um die 4 Schrauben an der Abdeckung zu entfernen.
  • Seite 23 4. Einbau 4.7.2 Definition des Kommunikationsanschlusses Reserved DO/DI RS485 Meter AC-BACKUP AC-GRID ANTENNA Abbildung 4.32 Anschluss Funktion Wird für die CAN-Kommunikation zwischen Wechselrichter und Lithium-Batterie-BMS verwendet. Wird für die RS485-Kommunikation zwischen dem Wechselrichter Zähler und dem Smart Zähler verwendet. Dies ist notwendig, um die normale Hybridsteuerungslogik zu realisieren.

  • Seite 24: Bms-Port-Anschluss

    4. Einbau 4.7.3 BMS-Port-Anschluss Nehmen Sie das vorgefertigte CAN-Kabel aus der Verpackung und schließen Sie ein Ende an den CAN-Anschluss der Batterie und das andere Ende an den BMS-Anschluss des Wechselrichters an. Kabellänge: 3 Meter. Abbildung 4.33 HINWEIS: RJ45terminal Die Stift -Belegung des BMS-Ports ist wie folgt 1 2 3 4 5 6 7 8 EIA/TIA 568B.

  • Seite 25: Drm-Anschlussverbindung (Optional)

    4. Einbau 4.7.5 DRM-Anschlussverbindung (optional) 4.7.5.1 Für die Fernabschaltungsfunktion Solis-Wechselrichter unterstützen die Fernabschaltfunktion, mit der der Wechselrichter durch logische Signale ein- und ausgeschaltet werden kann. Der DRM-Anschluss ist mit einem RJ45-Anschluss ausgestattet, dessen Stift5 und Stift6 für die Fernabschaltung verwendet werden können.

  • Seite 26: Anschluss Der Rs485-Schnittstelle (Optional)

    RefGen DRM 2/6 Com/DRM0 DRM 3/7 DRM 4/8 Tabelle 4.5 HINWEIS: Der Solis-Hybrid-Wechselrichter ist für die Bereitstellung von 12V-Strom für DRED ausgelegt. Korrespondenz zwischen den RJ45-Stecker 1--8 RJ45Klemme Kabeln und den Maschen der Stecker Stift 1: weiß und orange ; Stift 2: orange 1 2 3 4 5 6 7 8 Stift 3: weiß...

  • Seite 27: Einbau Des Zählers

    Vergewissern Sie sich, dass das Wechselstromkabel vollständig vom Wechselstrom getrennt ist, bevor Sie den Smart Zähler und den Stromwandler anschließen. Der Wechselrichter der Solis S6-EH3P(3-10)K-H Serie ist geeignet für den Anschluss von Standard Eastron Zählern, um die Steuerungslogik des Eigenverbrauchsmodus, der Exportleistungssteuerung, der Überwachung, etc. zu erfüllen.
  • Seite 28 4. Einbau...
  • Seite 29 4. Einbau...

  • Seite 30: Anschluss Der Wechselrichter-Fernüberwachung

    Der Wechselrichter kann über WiFi, LAN oder 4G aus der Ferne überwacht werden. Der USB-COM-Anschluss an der Unterseite des Wechselrichters kann an verschiedene Arten von Solis-Datenloggern angeschlossen werden, um die Fernüberwachung auf der Soliscloud-Plattform zu realisieren. Zur Installation der Solis Datenlogger lesen Sie bitte die entsprechenden Benutzerhandbücher der Solis Datenlogger.

  • Seite 31: Inbetriebnahme Und Abschaltung

    5. Inbetriebnahme und Abschaltung 5.1 Vorbereitung der Inbetriebnahme Prüfen Sie, ob der Wechselrichter fest installiert ist. Der Platz für die Belüftung reicht für einen Wechselrichter oder mehrere Wechselrichter aus. Auf der Oberseite des Wechselrichters oder des Batteriemoduls befindet sich nichts mehr.
  • Seite 32 Language More Tools Data Migration Schritt 5: Wählen Sie das Bluetooth-Signal des Wechselrichters aus. (Bluetooth Name: Solis-Inverter SN) < Nearby Device If the device is not in the list, please click the “Search Device” button at the bottom or drop-down to refresh the page Other Device <...
  • Seite 33 5. Inbetriebnahme und Abschaltung Schritt 7: Nach der erstmaligen Anmeldung sind die Grundeinstellungen erforderlich. Schritt 7.1: Stellen Sie das Datum und die Uhrzeit des Wechselrichters ein. Sie können die Uhrzeit über Ihr Mobiltelefon einstellen. Schritt 7.2: Stellen Sie das Batteriemodell ein. Dies muss sich auf das Batteriemodell beziehen, das tatsächlich an den Wechselrichter angeschlossen ist.

  • Seite 34: Verfahren Zur Abschaltung

    Installateur. Der Installateur loggt sich ein und geht zu “Setting”->”More”->”Change Password” ("Einstellungen"->"Mehr"->"Passwort ändern"), um das Passwort für das Benutzerkonto zurückzusetzen. Wenn der Installateur das Passwort vergessen hat, wenden Sie sich bitte an das Solis-Kundendienstteam. More More Not refresh automatically Not refresh automatically...

  • Seite 35: Wartung

    6. Wartung Die Wechselrichter der Solis S6-Serie benötigen keine regelmäßige Wartung. Die Reinigung des Kühlkörpers trägt jedoch zur Wärmeableitung bei und erhöht die Lebensdauer des Wechselrichters. Der Schmutz auf dem Wechselrichter kann mit einer weichen Bürste gereinigt werden. VORSICHT: Berühren Sie nicht die Oberfläche, wenn der Wechselrichter in Betrieb ist.

  • Seite 36: Fehlersuche

    7. Fehlersuche Meldung Name Vorschlag zur Fehlersuche Informationen Beschreibung 1. Schalten Sie das Gerät in der Einstellung Steuergerät zum Abschalten EIN/AUS ein. 1. Überprüfen Sie, ob der Wechselrichter an ein externes EPM/ einen externen Zähler angeschlossen ist, um Rückstrom zu vermeiden.
  • Seite 37 7. Fehlersuche Meldung Name Vorschlag zur Fehlersuche Informationen Beschreibung 1. Netzseitige Störung, starten Sie das Gerät neu. Wenn der Fehler immer noch nicht Surge Alarm Netzüberspannung vor Ort behoben ist, wenden Sie sich bitte an den Kundendienst des Herstellers. Die Netzspannung überschreitet OV-G-V01 den oberen Spannungsbereich Die Netzspannung überschreitet...
  • Seite 38 7. Fehlersuche Meldung Name Vorschlag zur Fehlersuche Informationen Beschreibung 1. Überprüfen Sie, ob die Auswahl des Falsche Auswahl der BatName-FAIL Batteriemodells mit dem tatsächlichen Modell Batteriemarke übereinstimmt. 1. CAN-Fehler ist ein Fehler in der Kommunikation zwischen Wechselrichter und Batterie. Überprüfen Sie den Zustand des Kabels. Vergewissern Sie sich, dass das Kabel am CAN Fail CAN-Fehler...
  • Seite 39 7. Fehlersuche Meldung Name Vorschlag zur Fehlersuche Informationen Beschreibung 1. Bestätigen Sie, dass das Netz anormal ist. 2. Vergewissern Sie sich, dass der Anschluss Der aktuelle DC DCInj-FAULT des Netzkabels in Ordnung ist. Komponente überschreitet (1037 DATA:0000) 3. Starten Sie das System neu und prüfen Sie, den Grenzwert ob der Fehler weiterhin besteht.
  • Seite 40 Alarmmeldungen anzeigt, schalten Sie den Wechselrichter aus und warten Sie 5 Minuten, bevor Sie ihn wieder einschalten. Wenn die Störung weiterhin besteht, wenden Sie sich bitte an Ihren Solis-Händler vor Ort oder an das Service-Center. Bitte halten Sie die folgenden Informationen bereit, wenn Sie sich an uns wenden.

  • Seite 41: Spezifikationen

    8. Spezifikationen Technische Daten S6-EH3P5K-H S6-EH3P6K-H Eingang DC (PV-Seite) Empfohlene max. PV-Leistung 8000W 9600W Max. Eingangsspannung 1000V Nennspannung 600V Startspannung 160V MPPT-Spannungsbereich 200-850V MPPT-Spannungsbereich bei Volllast 250-850V Max. Eingangsstrom 16A/16A Max. Kurzschlussstrom 24A/24A MPPT-Anzahl/Max-Eingangsstring-Anzahl Batterie Batterie-Typ Li-ion Batterie Spannungsbereich 120 - 600Vdc Maximale Ladeleistung Maximaler Lade-/Entladestrom Kommunikation...
  • Seite 42 8. Spezifikationen Technische Daten S6-EH3P5K-H S6-EH3P6K-H Eingang AC (netzseitig) Max. Eingangsleistung 7.5kW Nenneingangsstrom 11.4A 13.8A Nenneingangsspannung 3/N/PE, 380V/400V Nenneingangsfrequenz 50 Hz/60 Hz Ausgang AC(Back-up) Nennausgangsleistung Spitzenscheinleistung 8.0kVA, 60 sec 9.6kVA, 60 sec Back-up-Schaltzeit < 10ms Nennausgangsspannung 3/N/PE, 380V/400V Nennfrequenz 50 Hz/60 Hz Nennausgangsstrom 7.6A/7.2A 9.1A/8.7A...
  • Seite 43 8. Spezifikationen Technische Daten S6-EH3P5K-H S6-EH3P6K-H Allgemeine Angaben Maße (B/H/T) 600*500*230mm Gewicht 32.6kg Topologie Transformatorlos Eigenverbrauch (Nacht) <25 W Betriebstemperaturbereich -25℃～+60℃ Relative Luftfeuchtigkeit 0-95% Schutz gegen Eindringen von Staub u.Ä. IP66 <30 dB (A) Lärmemission Kühlungskonzept Natürliche Konvektion Max. Betriebshöhe 4000m G98 oder G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019,...
  • Seite 44 8. Spezifikationen Technische Daten S6-EH3P8K-H S6-EH3P10K-H Eingang DC (PV-Seite) Empfohlene max. PV-Leistung 12800W 16000W Max. Eingangsspannung 1000V Nennspannung 600V Startspannung 160V MPPT-Spannungsbereich 200-850V MPPT-Spannungsbereich bei Volllast 300-850V 350-850V Max. Eingangsstrom 16A/16A Max. Kurzschlussstrom 24A/24A MPPT-Anzahl/Max-Eingangsstring-Anzahl Batterie Batterie-Typ Li-ion Batterie Spannungsbereich 120 - 600Vdc Maximale Ladeleistung 10kW...
  • Seite 45 8. Spezifikationen Technische Daten S6-EH3P8K-H S6-EH3P10K-H Eingang AC (netzseitig) Max. Eingangsleistung 12kW 15kW Nenneingangsstrom 18.2A 22.8A Nenneingangsspannung 3/N/PE, 380V/400V Nenneingangsfrequenz 50 Hz/60 Hz Ausgang AC(Back-up) Nennausgangsleistung 10kW Spitzenscheinleistung 12.8kVA, 60 sec 16kVA, 60 sec Back-up-Schaltzeit < 10ms Nennausgangsspannung 3/N/PE, 380V/400V Nennfrequenz 50 Hz/60 Hz Nennausgangsstrom...
  • Seite 46 8. Spezifikationen Technische Daten S6-EH3P8K-H S6-EH3P10K-H Allgemeine Angaben Maße (B/H/T) 600*500*230mm Gewicht 32.6kg Topologie Transformatorlos Eigenverbrauch (Nacht) <25 W Betriebstemperaturbereich -25℃～+60℃ Relative Luftfeuchtigkeit 0-95% Schutz gegen Eindringen von Staub u.Ä. IP66 <30 dB (A) Lärmemission Kühlungskonzept Natürliche Konvektion Max. Betriebshöhe 4000m G98 oder G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019,...
  • Seite 47 8. Spezifikationen Technische Daten S6-EH3P3K-H-PRO S6-EH3P4K-H-PRO Eingang DC (PV-Seite) Empfohlene max. PV-Leistung 4800W 6400W Max. Eingangsspannung 1000V Nennspannung 600V Startspannung 160V MPPT-Spannungsbereich 200-850V MPPT-Spannungsbereich bei Volllast 200-850V Max. Eingangsstrom 16A/16A Max. Kurzschlussstrom 24A/24A MPPT-Anzahl/Max-Eingangsstring-Anzahl Batterie Batterie-Typ Li-ion Batterie Spannungsbereich 120 - 600Vdc Maximale Ladeleistung Maximaler Lade-/Entladestrom Kommunikation...
  • Seite 48 8. Spezifikationen Technische Daten S6-EH3P3K-H-PRO S6-EH3P4K-H-PRO Eingang AC (netzseitig) Max. Eingangsleistung 4.5kW Nenneingangsstrom 6.8A 9.1A Nenneingangsspannung 3/N/PE, 380V/400V Nenneingangsfrequenz 50 Hz/60 Hz Ausgang AC(Back-up) Nennausgangsleistung Spitzenscheinleistung 4.8kVA, 60 sec 6.4kVA, 60 sec Back-up-Schaltzeit < 10ms Nennausgangsspannung 3/N/PE, 380V/400V Nennfrequenz 50 Hz/60 Hz Nennausgangsstrom 4.6A/4.3A 6.1A/5.8A...
  • Seite 49 8. Spezifikationen Technische Daten S6-EH3P3K-H-PRO S6-EH3P4K-H-PRO Allgemeine Angaben Maße (B/H/T) 600*500*230mm Gewicht 32.6kg Topologie Transformatorlos Eigenverbrauch (Nacht) <25 W Betriebstemperaturbereich -25℃～+60℃ Relative Luftfeuchtigkeit 0-95% Schutz gegen Eindringen von Staub u.Ä. IP66 <30 dB (A) Lärmemission Kühlungskonzept Natürliche Konvektion Max. Betriebshöhe 4000m G98 oder G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019,...
  • Seite 50 8. Spezifikationen Technische Daten S6-EH3P5K-H-PRO S6-EH3P6K-H-PRO Eingang DC (PV-Seite) Empfohlene max. PV-Leistung 8000W 9600W Max. Eingangsspannung 1000V Nennspannung 600V Startspannung 160V MPPT-Spannungsbereich 200-850V MPPT-Spannungsbereich bei Volllast 200-850V Max. Eingangsstrom 16A/16A/16A Max. Kurzschlussstrom 24A/24A/24A MPPT-Anzahl/Max-Eingangsstring-Anzahl Batterie Batterie-Typ Li-ion Batterie Spannungsbereich 120 - 600Vdc Maximale Ladeleistung Maximaler Lade-/Entladestrom Kommunikation...
  • Seite 51 8. Spezifikationen Technische Daten S6-EH3P5K-H-PRO S6-EH3P6K-H-PRO Eingang AC (netzseitig) Max. Eingangsleistung 7.5kW Nenneingangsstrom 11.4A 13.8A Nenneingangsspannung 3/N/PE, 380V/400V Nenneingangsfrequenz 50 Hz/60 Hz Ausgang AC(Back-up) Nennausgangsleistung Spitzenscheinleistung 8.0kVA, 60 sec 9.6kVA, 60 sec Back-up-Schaltzeit < 10ms Nennausgangsspannung 3/N/PE, 380V/400V Nennfrequenz 50 Hz/60 Hz Nennausgangsstrom 7.6A/7.2A 9.1A/8.7A...
  • Seite 52 8. Spezifikationen Technische Daten S6-EH3P5K-H-PRO S6-EH3P6K-H-PRO Allgemeine Angaben Maße (B/H/T) 600*500*230mm Gewicht 32.6kg Topologie Transformatorlos Eigenverbrauch (Nacht) <25 W Betriebstemperaturbereich -25℃～+60℃ Relative Luftfeuchtigkeit 0-95% Schutz gegen Eindringen von Staub u.Ä. IP66 <30 dB (A) Lärmemission Kühlungskonzept Natürliche Konvektion Max. Betriebshöhe 4000m G98 oder G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019,...
  • Seite 53 8. Spezifikationen Technische Daten S6-EH3P8K-H-PRO S6-EH3P10K-H-PRO Eingang DC (PV-Seite) Empfohlene max. PV-Leistung 12800W 16000W Max. Eingangsspannung 1000V Nennspannung 600V Startspannung 160V MPPT-Spannungsbereich 200-850V MPPT-Spannungsbereich bei Volllast 200-850V 250-850V Max. Eingangsstrom 16A/16A/16A/16A Max. Kurzschlussstrom 24A/24A/24A/24A MPPT-Anzahl/Max-Eingangsstring-Anzahl Batterie Batterie-Typ Li-ion Batterie Spannungsbereich 120 - 600Vdc Maximale Ladeleistung 10kW...
  • Seite 54 8. Spezifikationen Technische Daten S6-EH3P8K-H-PRO S6-EH3P10K-H-PRO Eingang AC (netzseitig) Max. Eingangsleistung 12kW 15kW Nenneingangsstrom 18.2A 22.8A Nenneingangsspannung 3/N/PE, 380V/400V Nenneingangsfrequenz 50 Hz/60 Hz Ausgang AC(Back-up) Nennausgangsleistung 10kW Spitzenscheinleistung 12.8kVA, 60 sec 16kVA, 60 sec Back-up-Schaltzeit < 10ms Nennausgangsspannung 3/N/PE, 380V/400V Nennfrequenz 50 Hz/60 Hz Nennausgangsstrom...
  • Seite 55 8. Spezifikationen Technische Daten S6-EH3P8K-H-PRO S6-EH3P10K-H-PRO Allgemeine Angaben Maße (B/H/T) 600*500*230mm Gewicht 32.6kg Topologie Transformatorlos Eigenverbrauch (Nacht) <25 W Betriebstemperaturbereich -25℃～+60℃ Relative Luftfeuchtigkeit 0-95% Schutz gegen Eindringen von Staub u.Ä. IP66 <30 dB (A) Lärmemission Kühlungskonzept Natürliche Konvektion Max. Betriebshöhe 4000m G98 oder G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019,...
  • Seite 56 Ginlong Technologies Co. Ltd. Nr. 57 Jintong Road, Binhai Industrial Park, Xiangshan, Ningbo, Zhejiang, 315712, Volksrepublik China. Tel: +86 (0)574 6578 1806 Fax: +86 (0)574 6578 1606 Webseite: www.ginlong.com Bei Unstimmigkeiten in dieser Gebrauchsanweisung halten Sie sich bitte an die tatsächlichen Produkte.
