SOLIS S5 Installations- Und Bedienungshandbuch
SOLIS S5 Installations- Und Bedienungshandbuch

SOLIS S5 Installations- Und Bedienungshandbuch

Dreiphasenwechselrichter
Vorschau ausblenden Andere Handbücher für S5:

Werbung

Ginlong Technologies Co., Ltd.
No. 57 Jintong Road, Binhai Industrial Park, Xiangshan, Ningbo, Zhejiang,
315712, Volksrepublik China.
Tel: +86 (0)574 6578 1806
Fax: +86 (0)574 6578 1606
Bitte halten Sie sich bei Abweichungen in diesem Benutzerhandbuch an die tatsächlichen Produkte.
Wenn Sie Probleme mit dem Wechselrichter haben, ermitteln Sie bitte die Seriennummer des
Wechselrichters und setzen Sie sich mit uns in Verbindung. Wir werden uns bemühen, Ihre Frage
so schnell wie möglich zu beantworten.

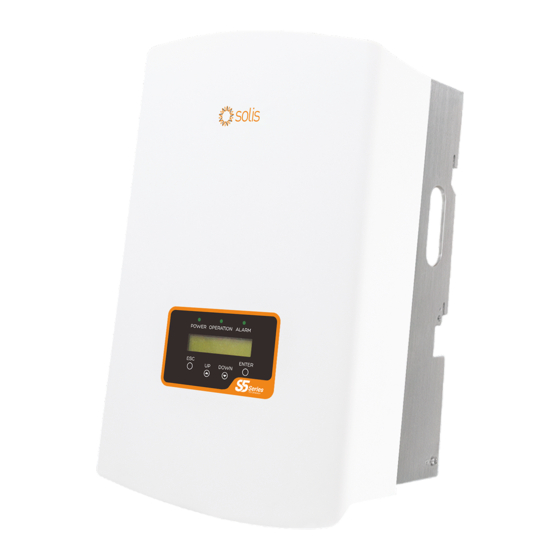

Solis S5 Dreiphasenwechselrichter
Installations- und Bedienungshandbuch
S5-GR3P(3-13)K
Ginlong Technologies Co., Ltd.
Ver 1.2

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SOLIS S5

  • Seite 1 Solis S5 Dreiphasenwechselrichter Installations- und Bedienungshandbuch S5-GR3P(3-13)K Ver 1.2 Ginlong Technologies Co., Ltd. No. 57 Jintong Road, Binhai Industrial Park, Xiangshan, Ningbo, Zhejiang, 315712, Volksrepublik China. Tel: +86 (0)574 6578 1806 Fax: +86 (0)574 6578 1606 Bitte halten Sie sich bei Abweichungen in diesem Benutzerhandbuch an die tatsächlichen Produkte.
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1. Einleitung ......................... 2 1.1 Produktbeschreibung ..................2 1.2 Verpackung ..................... 3 2. Sicherheitshinweise ......................4 2.1 Sicherheitssymbole ..................4 2.2 Allgemeine Sicherheitshinweise ..............4 2.3 Hinweis für die Verwendung ................5 2.4 Hinweise zur Entsorgung ................. 5 3. Übersicht .......................... 6 3.1 Anzeige an der Vorderseite ................
  • Seite 3: Einleitung

    1 Einleitung Verpackung Produktbeschreibung Die Solis S5 Dreiphasenwechselrichter verfügen über eine DRM- und eine Rückfluss- Vergewissern Sie sich beim Erhalt des Wechselrichters, dass alle unten aufgeführten Teile vorhanden sind: Leistungsregelungsfunktion, die für Smart-Grid-Anforderungen geeignet sein können. Dieses Handbuch bezieht sich auf das unten aufgeführte Modell des Dreiphasenwechselrichters:...
  • Seite 4: Sicherheitssymbole

    Photovoltaikquellen und -ausgangskreisen müssen Trennschalter aufweisen, die Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Es sollte dem NEC-Artikel 690, Teil II entsprechen. Alle einphasigen Wechselrichter von Solis getrennt und zu einer geeigneten Sammelstelle gebracht werden, um verfügen über einen integrierten Gleichstromschalter.
  • Seite 5: Übersicht

    3. Übersicht 4.Produkthandhabung und Lagerung 3.1 Anzeige an der Vorderseite 4.1 Produkthandhabung Bitte lesen Sie die nachstehenden Anweisungen zum Umgang mit dem Wechselrichter: 1 Die roten Kreise unten kennzeichnen Perforationen auf der Produktverpackung. Drücken Sie die Perforationen hinein, um Griffe zum Bewegen des Wechselrichters zu bilden (siehe Abbildung 4.1).
  • Seite 6: Produktlagerung

    4. Produkthandhabung und Lagerung 5.Installation 4.2 Produktlagerung Auswahl des Standorts für den Wechselrichter Wenn der Wechselrichter nicht sofort installiert werden soll, gelten folgende Lagerungs- und Bei der Auswahl eines Standorts für den Wechselrichter sind die folgenden Kriterien zu berücksichtigen: Umgebungsbedingungen: WARNUNG: Brandgefahr Verwenden Sie den Originalkarton, um den Wechselrichter wieder zu verpacken, und Trotz sorgfältiger Konstruktion können elektrische Geräte Brände verursachen.
  • Seite 7: Montage Des Wechselrichters

    5. Installation 5.Installation Montage des Wechselrichters Abmessungen der Montagehalterung: √ √ Vertikal Rückseite Invertiert Horizontal × × Abbildung 5.3 Wandmontage des Wechselrichters Siehe Abbildung 5.4 und Abbildung 5.5. Der Wechselrichter muss senkrecht montiert werden. Die Schritte zur Montage des Wechselrichters sind nachfolgend aufgeführt. Die Sichtbarkeit der LED-Statusanzeigen und des LCD sollte berücksichtigt werden.
  • Seite 8: Elektrische Anschlüsse

    5. Installation 5.Installation Diebstahlsicherung (optional) Die Diebstahlsicherung (vom Anwender bereitgestellt) besteht darin, dass der Wechselrichter in der WARNUNG: Halterung gesichert wird. Das Schloss hat eine Größe von 5 mm (Schlüssellochdurchmesser), wobei ein Der Wechselrichter muss senkrecht montiert werden. Schloss aus Edelstahl zu bevorzugen ist. Diebstahlsicherung Abbildung 5.7 Sicherheitsschloss einbauen Abbildung 5.5 Installation des Wechselrichters...
  • Seite 9 5. Installation 5.Installation 5.3.1 Erdung Um den Wechselrichter wirksam zu schützen, müssen zwei Erdungsmethoden durchgeführt werden. Schließen Sie das Wechselstrom-Erdungskabel an (siehe Abschnitt 5.3.3). Schließen Sie die externe Erdungsklemme an. Führen Sie die folgenden Schritte aus, um die Erdungsklemme am Kühlkörper anzuschließen: Bereiten Sie das Erdungskabel vor: Es wird empfohlen, ein ≥6 mm²-Kupferkernkabel für den Außenbereich zu verwenden.
  • Seite 10: Pv-Seite Des Wechselrichters Anschließen

    5. Installation 5.Installation 5.3.2 PV-Seite des Wechselrichters anschließen Messen Sie die PV-Spannung des Gleichstromeingangs mit einem Multimeter und überprüfen Sie die Polarität des Gleichstromeingangskabels Stellen Sie vor dem Anschließen des Wechselrichters sicher, dass die Leerlaufspannung (siehe Abbildung 5.17) und stellen Sie sicher, dass jeder PV-Spannungsstrang im Bereich des des PV-Generators innerhalb des Grenzwerts des Wechselrichters liegt.
  • Seite 11: Anschluss Der Netzseite Des Wechselrichters

    5. Installation 5.Installation 5.3.3 Anschluss der Netzseite des Wechselrichters Die Installation der AC-Netzanschlussklemme erfolgt in den folgenden Schritten: Für alle AC-Anschlüsse müssen YJV-0.6/1kV-Kabel mit 6mm² Durchmesser verwendet werden. A) Befestigen Sie die Drähte in der richtigen Position. Das Anzugsmoment beträgt 0,8N.m Bitte stellen Sie sicher, dass der Widerstand des AC-Kabels unter 1,5 Ohm liegt.
  • Seite 12: Zähleranschluss (Optional)

    Der Wechselrichter kann mit einem dreiphasigen intelligenten Zähler arbeiten, um die Zum Schutz der Wechselstromnetzanschlussleiter des Wechselrichters empfiehlt Solis die Installation von Exportleistungsverwaltungsfunktion und/oder die 24-Stunden-Verbrauchsüberwachungsfunktion zu ermöglichen. Leistungsschaltern, die vor Überstrom schützen. In der folgenden Tabelle sind die OCPD-Nennwerte für die Solis Dreip hasenwechselrichter 3-13 kW definiert. HINWEIS...
  • Seite 13 5. Installation 5.Installation Vorgefertigtes Kabel im Zähler-Paket Vorgefertigtes Kabel im Zähler-Paket 2-poliger Stecker 2-poliger Stecker INV L1 Netz L1 INV L1 Netz L1 INV L2 Netz L2 INV L2 Netz L2 INV L3 Netz L3 Netz L3 INV L3 INV N Netz N Netz N INV N...
  • Seite 14: Anschluss Der Logikschnittstelle

    1. Wählen Sie „Netz Aus“ in den erweiterten Einstellungen des LCD-Wechselrichters. verwendet, andere Pins sind reserviert. Pin 1: Reserviert; Pin 2: Reserviert 2. Schalten Sie den AC-Schalter zwischen Solis-Wechselrichter und Netz aus. 1 2 3 4 5 6 7 8 Pin 3: Reserviert; Pin 4: Reserviert 3.
  • Seite 15: Betrieb

    Erweiterte Einstellungen Tabelle 7.1 Informationsliste Informationen Das Hauptmenü des Solis Dreiphasenwechselrichters S5 bietet Zugriff auf Betriebsdaten und - 7.2.1 Bildschirm sperren informationen. Die Informationen werden durch Auswahl von „Informationen“ im Menü und durch anschließendes Scrollen nach oben oder unten angezeigt.
  • Seite 16: Einstellungen

    Man kann durch drücken der AUF- und AB-Tasten auch manuell durch die Bildschirme scrollen. Durch Drücken eingestellt. Es können Adressnummern von „01“ bis „99“ vergeben werden (siehe Abbildung 7.4). Die der ENTER-Taste gelangt man in ein Untermenü. Drücken Sie die ESC-Taste, um zum vorherigen Menü Standardadressnummer des Solis Dreiphasenwechselrichters lautet „01“. zurückzukehren. 7.4.1 Alarmmeldung JA =<ENT>...
  • Seite 17: Jährliche Energie

    7. Betrieb 7.Bedienung 7.4.6 Jährliche Energie Modell: 08 Die Funktion dient zur Überprüfung der Energieerzeugung für das ausgewählte Jahr. Softwareversion: D20001 JA =<ENT> NEIN =<ESC> Wählen Sie: 2015 Abbildung 7.7 Modellversion und Softwareversion Abbildung 7.12 Wählen Sie das Jahr für die jährliche Energie 7.4.4 Tägliche Energie Drücken Sie die AB-Taste, um den Cursor auf Tag und Jahr zu bewegen, und die AUF-Taste, um die Ziffer...
  • Seite 18: Erweiterte Einstellungen - Nur Für Techniker

    Drücken Sie die ENTER-Taste, um die Einstellung zu bestätigen. Für verschiedene Länder muss der Netzstandard entsprechend den lokalen Anforderungen unterschiedlich Drücken Sie die ESC-Taste, um die Änderungen abzubrechen und zum vorherigen Menü zurückzukehren. festgelegt werden. Im Zweifelsfall wenden Sie sich bitte an die Solis-Servicetechniker. 7.5.2 Netz EIN/AUS HINWEIS: Diese Funktion ist nur für Techniker.
  • Seite 19: Leistungssteuerung

    Funktion kann der Benutzer den Wert der Gesamtenergie auf den gleichen Wert wie zuvor ändern. Wenn die Sonnenaufgang beginnt das System wieder zu arbeiten, wobei die Zählerdaten in das Solis- Überwachungswebsite verwendet wird, werden die Daten automatisch mit dieser Einstellung synchronisiert.
  • Seite 20: Einstellungen Der Logikschnittstelle Aktivieren

    Wechselrichter können mit einem intelligenten Zähler die Lastverbrauchsdaten für den Mit der Wiederherstellungseinstellung können alle Elemente in „Spezielle Einstellungen“ 7.5.8 auf die gesamten Tag überwachen. Die Daten werden auf dem Solis-Überwachungssystem Standardeinstellung gesetzt werden. Der Bildschirm zeigt Folgendes: angezeigt. Intelligente Zähler können nur netzseitig installiert werden.
  • Seite 21: Modusauswahl

    Zähler in Last: Der intelligente Solis-Zähler wird im Laststromkreis angeschlossen. geschaltet ist und Stromwandler/Zähler aus irgendeinem Grund getrennt werden, behält der Zähler in Netz: Der intelligente Solis-Zähler wird am Netzanschlusspunkt angeschlossen (die Wechselrichter die Erzeugung mit dem letzten Wert bei, als Stromwandler/Zähler noch Rückflussleistung ist standardmäßig 0 W).
  • Seite 22: Afci-Funktion

    7.6 AFCI-Funktion 7.5.13 Externes EPM einstellen Solis Wechselrichter verfügen über eine integrierte AFCI-Funktion, mit der Lichtbogenfehler im Gleichstromkreis Diese Einstellung sollte nur aktiviert werden, wenn ein externes Solis EPM-Gerät verwendet erkannt und der Wechselrichter abgeschaltet werden können, um eine Brandkatastrophe zu verhindern.
  • Seite 23: Lüfterwartung

    7. Bedienung 8.Wartung Der Solis Dreiphasenwechselrichter erfordert keine regelmäßige Wartung. Das Entfernen des Staubs auf dem Kühlkörper hilft dem Wechselrichter jedoch, die Wärme abzuführen, und erhöht seine Lebensdauer. Der Staub kann mit einer weichen Bürste entfernt werden. HINWEIS: Die Einstellung entspricht zudem dem aktuellen Status, mit dem der EIN/AUS-Zustand der AFCI-Funktion überprüft werden kann.
  • Seite 24 9. Fehlersuche 9. Fehlersuche Der Wechselrichter ist nach den wichtigsten internationalen Normen für netzgekoppelte Alarmmeldung Beschreibung der Störung Lösung Anlagen und den Anforderungen an Sicherheit und elektromagnetische Verträglichkeit 1. Prüfen Sie die Belüftung des Wechselrichters. konzipiert. Vor der Auslieferung an den Kunden wurde der Wechselrichter mehreren Tests 2.Prüfen Sie, ob bei heißem Wetter die Übertemperatur OV-TEM...
  • Seite 25: Technische Daten

    Nennnetzspannung (Volt) 3/N/PE, 220/380, 230/400 1. eriennummer des Solis Dreiphasen-Wechselrichters; Nennstärke Ausgangsstrom (Ampere) 4,6/4,3 er Distributor/Händler des Solis Dreiphasen-Wechselrichters (falls vorhanden); Max. Ausgangsstrom (Ampere) atum der Installation. Leistungsfaktor (bei Nennausgangsleistung) >0,99 (0,8 führend – 0,8 nacheilend) ie Beschreibung des Problems (d.h. die auf dem LCD-Display angezeigte Alarmmeldung THDi (bei Nennausgangsleistung) <2 %...
  • Seite 26 10. Technische Daten 10. Technische Daten S5-GR3P5K S5-GR3P4K Modell Modell Max. Gleichstrom-Eingangsspannung (Volt) Max. Gleichstrom-Eingangsspannung (Volt) 1100 1100 Nenngleichspannung (Volt) Nenngleichspannung (Volt) Anlaufspannung (Volt) Anlaufspannung (Volt) MPPT-Spannungsbereich (Volt) MPPT-Spannungsbereich (Volt) 160 ...1000 160 ...1000 Max. Eingangsstrom (Ampere) Max. Eingangsstrom (Ampere)
  • Seite 27 10. Technische Daten 10. Technische Daten S5-GR3P8K S5-GR3P6K Modell Modell Max. Gleichstrom-Eingangsspannung (Volt) 1100 Max. Gleichstrom-Eingangsspannung (Volt) 1100 Nenngleichspannung (Volt) Nenngleichspannung (Volt) Anlaufspannung (Volt) Anlaufspannung (Volt) MPPT-Spannungsbereich (Volt) 160 ...1000 MPPT-Spannungsbereich (Volt) 160 ...1000 Max. Eingangsstrom (Ampere) 16+16 Max. Eingangsstrom (Ampere)
  • Seite 28 10. Technische Daten 10. Technische Daten S5-GR3P10K S5-GR3P9K Modell Modell Max. Gleichstrom-Eingangsspannung (Volt) Max. Gleichstrom-Eingangsspannung (Volt) 1100 1100 Nenngleichspannung (Volt) Nenngleichspannung (Volt) Anlaufspannung (Volt) Anlaufspannung (Volt) MPPT-Spannungsbereich (Volt) MPPT-Spannungsbereich (Volt) 160 ...1000 160 ...1000 Max. Eingangsstrom (Ampere) Max. Eingangsstrom (Ampere)
  • Seite 29 10. Technische Daten 10. Technische Daten S5-GR3P12K S5-GR3P13K Modell Modell Max. Gleichstrom-Eingangsspannung (Volt) 1100 Max. Gleichstrom-Eingangsspannung (Volt) 1100 Nenngleichspannung (Volt) Nenngleichspannung (Volt) Anlaufspannung (Volt) Anlaufspannung (Volt) MPPT-Spannungsbereich (Volt) 160 ...1000 MPPT-Spannungsbereich (Volt) 160 ...1000 Max. Eingangsstrom (Ampere) 32+32 Max. Eingangsstrom (Ampere)
  • Seite 30 10. Technische Daten 10. Technische Daten S5-GR3P5K-LV S5-GR3P6K-LV Modell Modell Max. Gleichstrom-Eingangsspannung (Volt) Max. Gleichstrom-Eingangsspannung (Volt) 1100 1100 Nenngleichspannung (Volt) Nenngleichspannung (Volt) Anlaufspannung (Volt) Anlaufspannung (Volt) MPPT-Spannungsbereich (Volt) MPPT-Spannungsbereich (Volt) 160 ...500 160 ...500 Max. Eingangsstrom (Ampere) Max. Eingangsstrom (Ampere)
  • Seite 31 10. Technische Daten 10. Technische Daten S5-GR3P8K-BE S5-GR3P9K-BE Modell Modell Max. Gleichstrom-Eingangsspannung (Volt) 1100 Max. Gleichstrom-Eingangsspannung (Volt) 1100 Nenngleichspannung (Volt) Nenngleichspannung (Volt) Anlaufspannung (Volt) Anlaufspannung (Volt) MPPT-Spannungsbereich (Volt) 160 ...1000 MPPT-Spannungsbereich (Volt) 160 ...1000 Max. Eingangsstrom (Ampere) 32+32 Max. Eingangsstrom (Ampere)
  • Seite 32 à changement. Elle est fournie à titre de référence seulement. En cas de doutes ou Ouest du Pour le réseau basse tension d'incertitudes, veuillez consulter le service après-vente de Solis pour confirmation. Danemark de l'Ouest du Danemark Pour régler le bon code de réseau, veuillez saisir le chemin suivant :...
