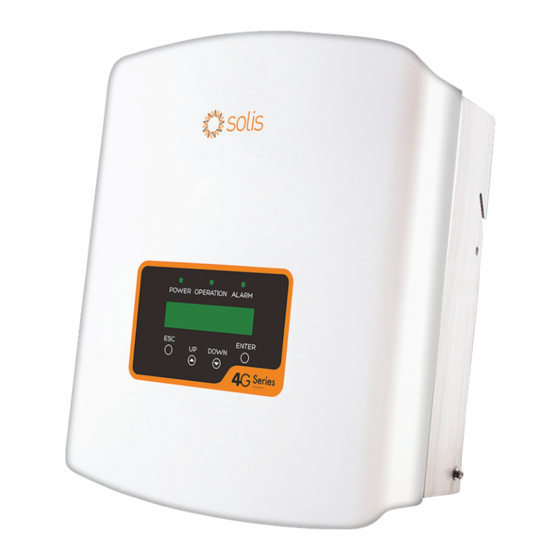

Verwandte Anleitungen für SOLIS Mini 1000 4G
Inhaltszusammenfassung für SOLIS Mini 1000 4G
- Seite 1 Kurzanleitung Solis Mini 1000 4G 14.01.2021...
- Seite 2 Inhalt Sicherheitshinweise 4 - 7 Montagehinweise - Verkabelungsschemata DC-Steckermontage - Elektrischer Anschluss an das Hausnetz Elektrischer Anschluss an das Hausnetz Anmeldung der PV-Anlage...
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie unbedingt die Installations- und Bedienungsanleitungen der Komponentenhersteller! Diese Kurzanleitung ersetzt nicht die Anleitungen der Hersteller! Bei entsprechender Nicht die Kabel trennen, wenn Sonneneinstrahlung produziert die Anlage unter Spannung steht. die Anlage Gleichstrom und steht unter Spannung. Öffnen Sie nicht das Gehäuse Die Anlage erhält keine zu des Wechselrichters. -
Seite 4: Montagehinweise
Montage Montagehinweise Beachten Sie bei der Montage die Installationsanleitung des Herstellers. Nachfolgende Punkte sind dabei besonders wichtig: Solarmodul* Aluprofil Um den Wechselrichter herum sollte in alle Richtungen ein Mindestabstand eingehalten werden, die genauen Abstände finden Sie in der Herstelleranleitung. In der Nähe des Wechselrichters sollten sich keine brennbaren Materialien befinden Der Wechselrichter sollte nicht für längere Zeit direkter Sonnenstrahlung ausgesetzt sein (bei Außenmontage empfiehlt sich eine geschützte Nordwand) Schalten Sie den DC-Trennschalter und den Leitungsschutzschalter des... - Seite 5 Montage Verkabelungsschemata...
- Seite 6 Montage Verkabelungsschemata...
- Seite 7 Montage Verkabelungsschemata...
-
Seite 8: Elektrischer Anschluss An Das Hausnetz
Montage DC-Steckermontage Verwenden Sie für den DC-Anschluss des Wechselrichters vorkonfektionierte MC 4 Steckerkabel oder die mit dem Solis Wechselrichter mitgelieferten MC 4 Solarstecker. Für die Montage des Steckers benötigen Sie eine Crimpzange. Bitte beachten Sie unbedingt die korrekte Polarität. Messen Sie dazu an den Kabelenden die Spannung mit einem geeigneten Messgerät... - Seite 9 Montage Montage Elektrischer Anschluss an das Hausnetz Anschluss am Zählerkasten bzw. an einer Unterverteilung Schließen Sie den Wechselrichter an einem Leitungsschutzschalter (LS) der nächst gelegenen Unterverteilung oder am Zählerkasten an. Anschluss an einen vorhandenen Endstromkreis Wenn der Wechselrichter am Endstromkreis angeschlossen werden soll, muss zusätzlich ein Kleinverteiler mit mindestens zwei LS zwischengeschaltet werden.
-
Seite 10: Anmeldung Der Pv-Anlage
Montage Montage Anmeldung der PV-Anlage Der Anschluss der PV-Anlage sollte vor der Inbetriebnahme bei Ihrem Netzbetreiber angemeldet werden. Bei Anlagen bis 30 kWp entfällt eine Netzverträglichkeitsprüfung durch den Netzbetreiber. Sie können also sofort mit der Installation der Anlage beginnen. Die Anlage kann vom Netzbetreiber nicht abgelehnt werden. Sie erhalten vom Netzbetreiber die Formulare, Inbetriebsetzungsprotokoll, Anlagendatenblatt, Messkonzept, etc.
