SOLIS -3P5K-4G Installations- Und Bedienungsanleitung

SOLIS -3P5K-4G Installations- Und Bedienungsanleitung

Werbung

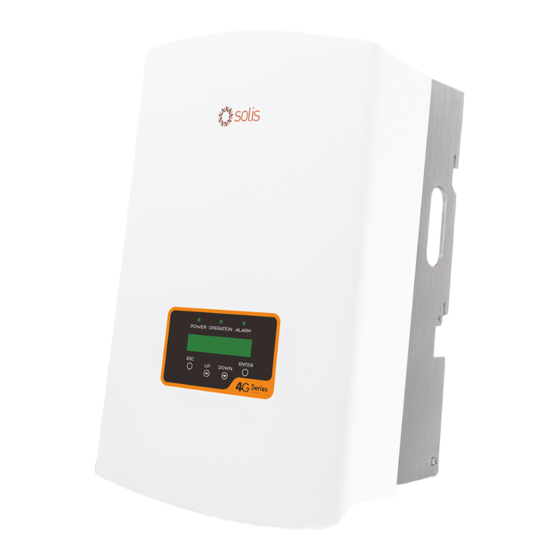

Dreiphasen-Wechselrichter Solis 4G
Installations- und Bedienungsanleitung
(5-10 kW)
Ver 1.2
Ningbo Ginlong Technologies Co., Ltd.
No. 57 Jintong Road, Binhai Industrial Park, Xiangshan, Ningbo,
Zhejiang, 315712, VR China.
Tel: +86 (0)574 6578 1806
Fax: +86 (0)574 6578 1606
E-Mail:info@ginlong.com
Web:www.ginlong.com
Wenn Sie ein Problem mit dem Wechselrichter haben, ermitteln Sie bitte die
Seriennummer des Wechselrichters und kontaktieren Sie uns. Wir werden
versuchen, Ihre Frage so schnell wie möglich zu beantworten.
Ginlong (Ningbo) Technologies Co., Ltd.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für SOLIS Solis-3P5K-4G

  • Seite 1 Dreiphasen-Wechselrichter Solis 4G Installations- und Bedienungsanleitung (5-10 kW) Ver 1.2 Ningbo Ginlong Technologies Co., Ltd. No. 57 Jintong Road, Binhai Industrial Park, Xiangshan, Ningbo, Zhejiang, 315712, VR China. Tel: +86 (0)574 6578 1806 Fax: +86 (0)574 6578 1606 E-Mail:info@ginlong.com Web:www.ginlong.com Wenn Sie ein Problem mit dem Wechselrichter haben, ermitteln Sie bitte die Seriennummer des Wechselrichters und kontaktieren Sie uns.
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1. Einführung ..................2 1.1 Produktbeschreibung ..................1.2 Verpackung ...................... 2. Sicherheitsanweisungen ..............4 2.1 Sicherheitssymbole .................... 2.2 Allgemeine Sicherheitsanweisungen ..............2.3 Gebrauchshinweise ................... 3. Überblick ..................6 3.1 Bedienfeld-Display ..................3.2 LED-Statusanzeigeleuchten ................3.3 Tastatur ...................... 3.4 LCD ......................
  • Seite 3: Einführung

    Befestigungsschraube x2 LED-Leuchten LCD-Display Benutzerhandbuch x1 Gleichstromstecker x2 Wechselstromstecker x1 4 Tastenns Abbildung 1.1 Vorderansicht Gleichstromschalter (Kein Gleichstromschalter WiFi/GPRS Stickx 1 für Australien) (Optional) Wenn etwas fehlt, wenden Sie sich bitte an Ihren lokalen Solis-Händler. Abbildung 1.2 Ansicht von unten...
  • Seite 4: Sicherheitsanweisungen

    Die DC OCPD ist gemäß den örtlichen Anforderungen zu installieren. Alle Leiter Gleichstromtrenner des Solarpanels ausgeschaltet wird. von Photovoltaik-Quellen und -Ausgangskreisen müssen mit Trennschaltern gemäß NEC Artikel 690, Teil II versehen sein. Alle Solis Dreiphasen-Wechselrichter verfügen über einen integrierten Gleichstromschalter. ACHTUNG: Stromschlaggefahr.
  • Seite 5: Überblick

    3. Überblick 4. Handhabung und Lagerung des Produkts • Alarmnachrichten und Fehlermeldungen. 3.1 Bedienfeld-Display 4.1 Handhabung des Produkts Lesen Sie die unten stehende Anleitung, bevor Sie mit dem Wechselrichter arbeiten: 1. Die roten Ovale unten kennzeichnen Ausschnitte auf der Produktverpackung. Drücken Sie die Ausschnitte nach innen, um Griffe zum Verschieben des Wechselrichters zu bilden (siehe Abbildung 4.1).
  • Seite 6: Lagerung Des Produkts

    4. Handhabung und Lagerung des Produkts 5. Installation 4.2 Lagerung des Produkts 5.1 Auswahl des Standorts für den Wechselrichter Bei der Auswahl des Standorts für den Wechselrichter müssen die folgenden Kriterien berücksichtigt werden: Wenn der Wechselrichter nicht sofort installiert werden soll, beachten Sie die Lagerungshinweise •...
  • Seite 7: Montage Des Wechselrichters

    5. Installation Installation 5.2 Montage des Wechselrichters Umgekehrt Horizontal Abmessungen der Montagehalterung: • Die Sichtbarkeit der LED-Statusleuchten und der LCD-Anzeige sollte berücksichtigt werden. • Vertikal (+/- 5°) oder nach hinten geneigt (<=15°) montieren. • Montieren Sie den Wechselrichter nicht an der nach vorne geneigten Wand. •...
  • Seite 8: Elektrische Anschlüsse

    5. Installation 5. Installation 5. Montage der Diebstahlsicherung (optional) Das (vom Benutzer bereitgestellte) Diebstahlsicherungsschloss sorgt dafür, dass der WARNUNG: Wechselrichter in der Halterung gegen Diebstahl gesichert ist. Der Wechselrichter muss vertikal montiert werden. Das Schloss sollte dem Schlüssellochdurchmesser von 5 mm entsprechen und am besten aus Edelstahl sein. Diebstahlsicherung Abbildung 5.7 Montage des Sicherheitsschlosses Abbildung 5.5 Installation des Wechselrichters...
  • Seite 9 5. Installation 5. Installation 5.3.1 Erdung Solis empfiehlt zwei Erdungsschutzverfahren: Durch den Netzklemmenanschluss C L3 < 2 mm und durch den Anschluss des externen Kühlkörpers. Wenn die Erdung über eine Wechselstromklemme erfolgt, beachten Sie den Inhalt von 5.3.2. Wenn der Kühlkörper zur Erdung verwendet wird, führen Sie die folgenden Schritte aus: 1) Bereiten Sie das Erdungskabel vor: Es wird empfohlen, das Kupferaderkabel für den Außenbereich...
  • Seite 10: Anschließen Der Pv-Netzseite Des Wechselrichters

    5. Installation 5. Installation 5.3.2 Anschließen der PV-Netzseite des Wechselrichters Messen Sie die PV-Spannung des Gleichstromeingangs mit dem Multimeter, überprüfen Sie die Polarität des Gleichstrom-Eingangskabels (siehe Abbildung 5.17) und stellen Sie sicher, dass Bevor Sie den Wechselrichter anschließen, stellen Sie sicher, dass die jeder Strang der PV-Spannung im Betriebsbereich des Wechselrichters liegt.
  • Seite 11: Anschließen Der Netzseite Des Wechselrichters

    5. Installation 5. Installation 5.3.3 Anschließen der Netzseite des Wechselrichters B) Führen Sie das Kabel durch die Hülse und die Überwurfmutter des Steckers, und führen Sie anschließend Für alle Wechselstromanschlüsse muss das 105 °C-Kabel mit 2,5–6 mm Querschnitt verwendet die Kabel in den Netzanschluss ein und ziehen Sie die Schrauben am Stecker fest (siehe Abbildung 5.22). werden.
  • Seite 12: Anschluss Zur Überwachung Des Wechselrichters

    6.1 Starten des Wechselrichters Zum Starten des Wechselrichters ist es wichtig, dass die folgenden Schritte strikt eingehalten werden: Um die Netzanschlussleitungen des Wechselrichters zu schützen, empfiehlt Solis die Installation von Schaltern gegen Überstrom. Die folgende Tabelle zeigt die OCPD-Werte für die 1.
  • Seite 13: Betrieb

    Tabelle 7.1 Informationsliste 7.2 Information 7.2.1 Bildschirm sperren Das Hauptmenü des Solis Dreiphasen-4G-Wechselrichters ermöglicht den Zugriff auf Durch Drücken der ESC-Taste kehren Sie zum Hauptmenü zurück. Durch Drücken der Betriebsdaten und -informationen. Die Informationen werden angezeigt, indem Sie ENTER-Taste wird der Bildschirm gesperrt (Abbildung 7.2(a)) oder entsperrt (Abbildung 7.2(b)).
  • Seite 14: Settings (Einstellungen)

    Alarm001: OV-G-V Dreifach-Monitor angeschlossen sind. Die Adressnummer kann von „01“ bis „99“ zugeordnet werden Time (Uhrzeit): 27-11 Data (Datum): 7171 (siehe Abbildung 7.4). Die Standardadressnummer des Solis Dreiphasen-Wechselrichters lautet „01“. Abbildung 7.6 Alarmnachricht YES=<ENT> NO=<ESC> Set Address (Adresse einstellen): 01 7.4.2 Running message (Betriebsnachricht)
  • Seite 15: Monatliche Energie Und Jährliche Energie

    7. Betrieb 7. Betrieb 7.4.4 Daily Energy (Tägl. Energie) 7.4.7 Kommunikationsdaten Die Funktion dient zur Überprüfung der Energieerzeugung für den ausgewählten Tag. Der Bildschirm zeigt die internen Daten des Wechselrichters (siehe Abbildung 7.14) an, die nur für Servicetechniker bestimmt sind. YES=<ENT>...
  • Seite 16: Energie Löschen

    Diese Funktion ist nur für das Wartungspersonal anwendbar; wenn sie falsch bedient wird, kann der Wechselrichter seine maximale Leistung nicht erzielen. 7.5.2 Netz An/Aus Mit dieser Funktion kann die Stromerzeugung des Dreiphasen-Wechselrichters Solis gestartet oder gestoppt werden (siehe Abbildung 7.17). 7.5.6 Energie kalibrieren –...
  • Seite 17: Std-Einstellung

    Einstellung auszuführen. Drücken Sie die ESC-Taste, um zum vorigen Menü zurückzukehren. warten Sie vor jeder Wartung oder Reinigung eine Abkühlphase ab. 7.5.7 STD-Einstellung Der Solis 4G Wechselrichter kann verschiedene Arbeitsmodi einstellen, um mit Das LCD und die LED-Statusanzeigeleuchten können mit einem feuchten Tuch gereinigt unterschiedlichen Netzanforderungen zu arbeiten.
  • Seite 18: Fehlerbehebung

    1. Seriennummer des Solis Dreiphasen-Wechselrichters. DC-INTF 2. Ermitteln und entfernen Sie den Strang bis zum Gleichstromeingangs-Überstrom OV-DCA-I fehlerhaften MPPT. 2. Distributor/Händler von Solis Dreiphasen-Wechselrichter (falls vorhanden). (DC-Ü-StromA) 3. Wechseln Sie die Netzplatine aus. 3. Datum der Installation. Netzstromverfolgung fehlgeschlagen IGFOL-F (Feh. ACStromM) 1.
  • Seite 19: Technische Daten

    10. Technische Daten 10. Technische Daten Modell Solis-3P5K-4G Modell Solis-3P6K-4G Max. Gleichstrom-Eingangsleistung (Watt) 6000 Max. Gleichstrom-Eingangsleistung (Watt) 7200 Max. Gleichstrom-Eingangsspannung (Volt) 1000 Max. Gleichstrom-Eingangsspannung (Volt) 1000 Nenn-Gleichspannung (Volt) Nenn-Gleichspannung (Volt) Einschaltspannung (Volt) Einschaltspannung (Volt) 160…850 MPPT-Spannungsbereich (Volt) MPPT-Spannungsbereich (Volt) 160...850 Max.
  • Seite 20 10. Technische Daten 10. Technische Daten Modell Solis-3P8K-4G Modell Solis-3P9K-4G Max. Gleichstrom-Eingangsleistung (Watt) 9600 Max. Gleichstrom-Eingangsleistung (Watt) 10800 Max. Gleichstrom-Eingangsspannung (Volt) 1000 Max. Gleichstrom-Eingangsspannung (Volt) 1000 Nenn-Gleichspannung (Volt) Nenn-Gleichspannung (Volt) Einschaltspannung (Volt) Einschaltspannung (Volt) MPPT-Spannungsbereich (Volt) 160...850 MPPT-Spannungsbereich (Volt) 160...850 Max.
  • Seite 21 10. Technische Daten 10. Technische Daten Modell Solis-3P10K-4G Modell Solis-3P5K-4G-LV Max. Gleichstrom-Eingangsleistung (Watt) 12000 Max. Gleichstrom-Eingangsleistung (Watt) 6000 Max. Gleichstrom-Eingangsspannung (Volt) 1000 Max. Gleichstrom-Eingangsspannung (Volt) 1000 Nenn-Gleichspannung (Volt) Nenn-Gleichspannung (Volt) Einschaltspannung (Volt) Einschaltspannung (Volt) MPPT-Spannungsbereich (Volt) 160...850 MPPT-Spannungsbereich (Volt) 160...500 Max.
