Ausrichten

Alignment
调整

Längs und quer ausrichten, dazu
Spindeln der Gelenkfüße entsprechend
einstellen.
Nach dem Ausrichten mit
Sechskantmutter „A" kontern
(Fig. 9).

Align lengthways and widthways,
adjusting the spindles on the
hinged feet.
After aligning, counter with hex nut „A"
(Fig. 9).
Bosch Rexroth AG
SW24
M = 25Nm
D
SW13
M = 25Nm
D

对设备在纵向和横向上进行调整，为
此，要对铰接支脚的球头轴进行相应的
调整。
调整完成后用外六角螺母"A"防松固
定 (Fig. 9)。
11/44

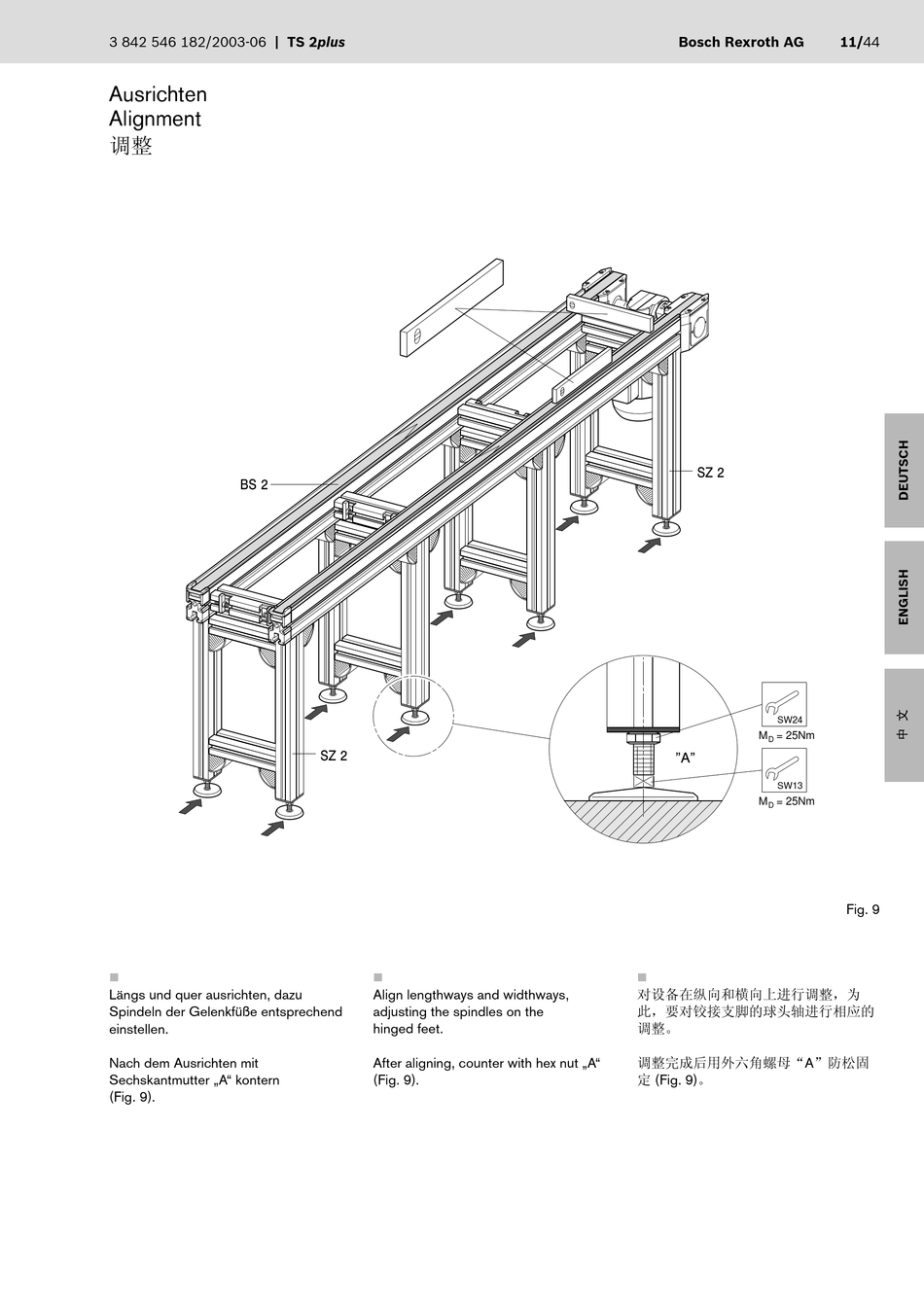

Fig. 9
