3 842 546 182/2003-06 | TS 2plus
4. Montagebeispiel
4. Example of assembly
4. 安装举例

Kombination BS 2/O mit BS 2,
Antrieb zwischen den Bandstrecken,
kleinster Streckenabstand:
a = 155mm (Fig. 14)
Für diese Kopplung wird nur die
Kupplung Stecker-Stecker
(Fig. 5, Pos.1, 1x) benötigt.

Combination of BS 2/O and BS 2,
drive positioned between the belt
sections, narrowest distance between
sections:
a = 155mm (Fig. 14)
Only the plug - plug coupling
(Fig. 5, Pos.1, 1x) is required for this
connection.
Bosch Rexroth AG

BS 2/O 与 BS 2 组合，驱动单元在
皮带输送段之间，最小的输送段间隔：
a = 155mm (Fig. 14)
这种组合仅需一个插头–插头连接件
(Fig. 5, pos.1, 1x)。
17/44

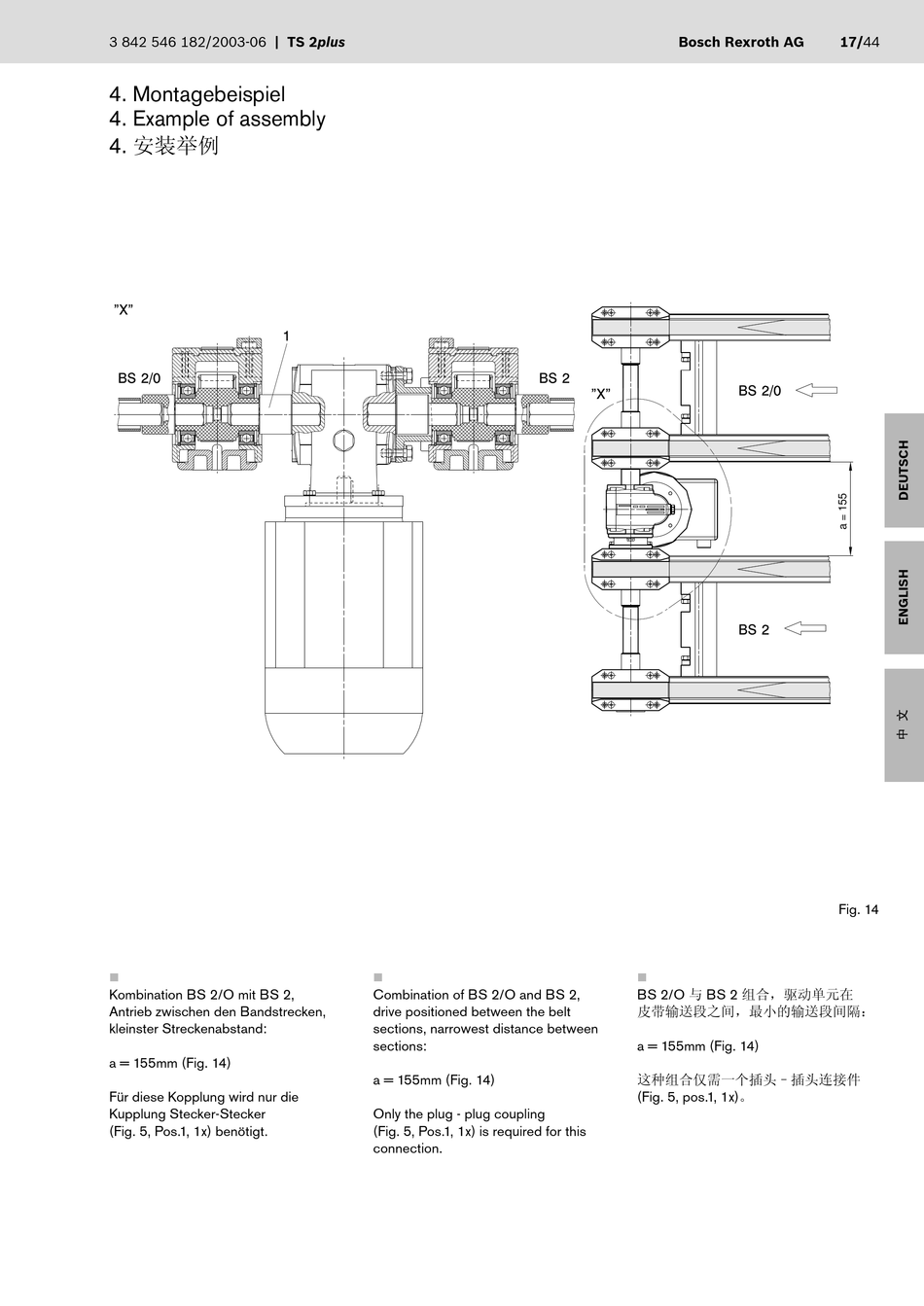

Fig. 14
