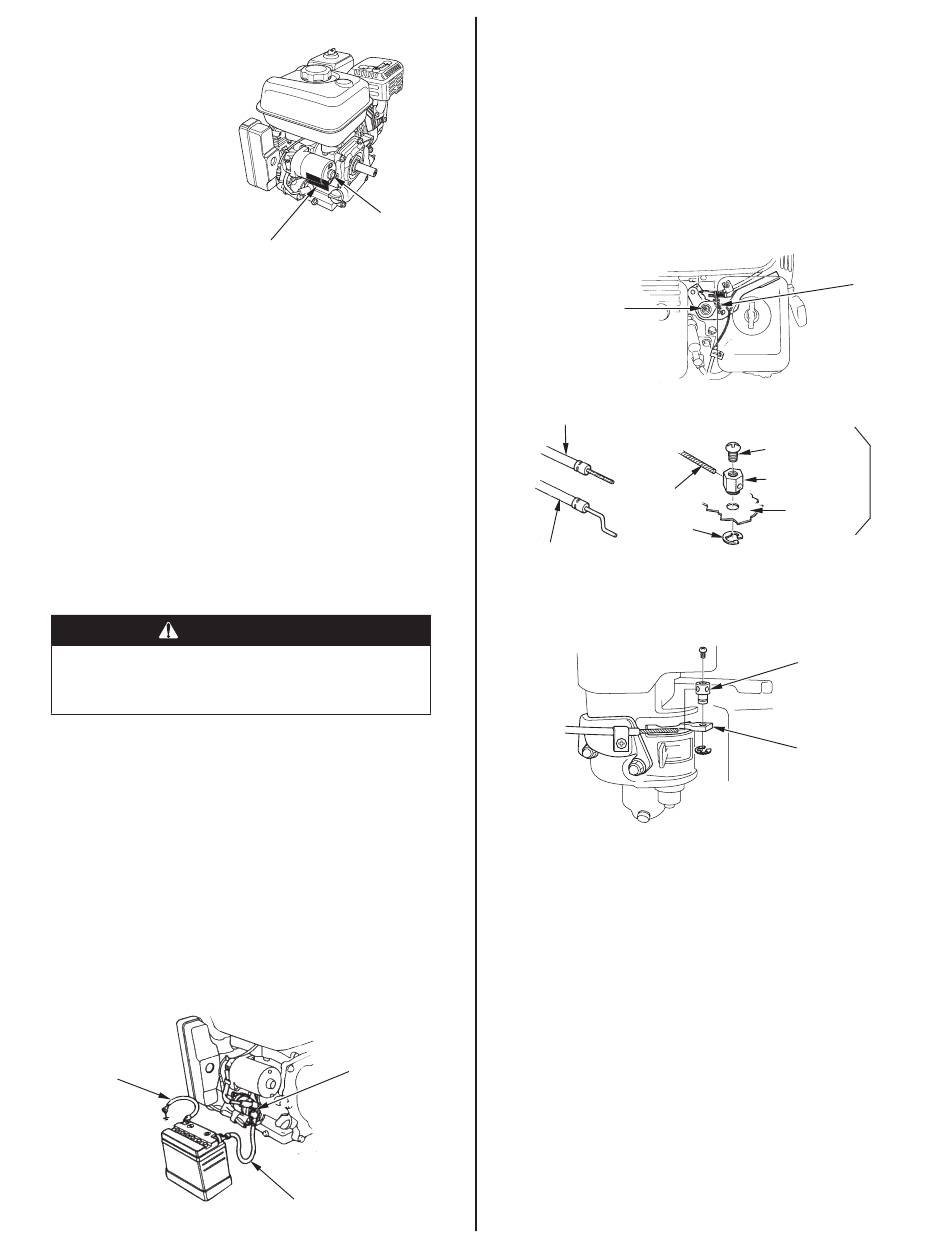

INFORMAŢII TEHNICE
Amplasarea numărului de
serie
Notaţi numărul de serie al
motorului, tipul acestuia şi
data cumpărării în spaţiile de
mai jos. Veţi avea nevoie de
aceste informaţii atunci când
comandaţi piese şi când faceţi
solicitări tehnice sau privind
garanţia.
Numărul de serie al motorului: __ __ __ __ - __ __ __ __ __ __ __
Tipul motorului: ___ ___ ___ ___
Data cumpărării: ______ / ______ / ______
Conectarea bateriei pentru demarorul electric Bateria
recomandată (pentru tipurile la care se aplică)
Utilizaţi o baterie de 12 V cu o valoare nominală amperi-oră de cel
puţin 18 Ah.
Aveţi grijă să nu conectaţi bateria cu polaritatea inversă, deoarece
acest lucru va scurtcircuita sistemul de încărcare al bateriei. Conectaţi
întotdeauna cablul pozitiv (+) al bateriei la terminalul bateriei înainte
de a conecta cablul negativ (-) al bateriei, astfel încât sculele pe
care le folosiţi să nu poată produce un scurtcircuit dacă ating o parte
împământată în timpul strângerii capătului cablului pozitiv (+).
AVERTISMENT
Dacă nu sunt respectate procedurile corecte, bateria
poate exploda, rănind grav persoanele din jur.
Ţineţi scânteile, flăcările şi ţigările departe de baterie.
AVERTISMENT: Contactele bateriei, bornele şi accesoriile asociate
conţin plumb şi compuşi de plumb. Spălaţi-vă pe mâini după ce
umblaţi cu bateria.
1. Conectaţi cablul pozitiv al bateriei (+) la borna demarorului, în
modul ilustrat în figură.
2. Conectaţi cablul negativ al bateriei (-) la un şurub de prindere a
motorului, la un şurub din cadru sau la o altă legătură bună la
masă a motorului.
3. Conectaţi cablul pozitiv al bateriei (+) la borna pozitivă a bateriei
(+), în modul ilustrat în figură.
4. Conectaţi cablul negativ al bateriei (-) la borna negativă a bateriei
(-), în modul ilustrat în figură.
5. Acoperiţi bornele şi capetele cablurilor cu vaselină.
CABLUL NEGATIV (-)
AL BATERIEI
16
ELECTROMOTOR
(pentru tipurile la
care se aplică)
AMPLASARE SERIE
MOTOR ŞI TIP MOTOR
ELECTROVALVĂ
DEMAROR
CABLUL POZITIV (+) AL BATERIEI
Legătura pentru controlul la distanţă
Manetele de comandă pentru şoc şi acceleraţie sunt prevăzute cu
orificii pentru ataşarea opţională a unui cablu. Figura următoare
arată exemple pentru montarea unui cablu rigid din fire de oţel şi
pentru montarea unui cablu din fire de oţel împletit, flexibil. Dacă
utilizaţi un cablu flexibil, împletit, adăugaţi un arc de revenire, după
cum este indicat.
Este necesar să slăbiţi piuliţa de fricţiune a manetei de acceleraţie
când acţionaţi acceleraţia cu o comandă montată la distanţă.
LEGĂTURA ACCELERAŢIEI LA DISTANŢĂ
PIULIŢĂ FRICŢIUNE
MANETĂ ACCELERAŢIE
Montare cablu flexibil
Montare cablu
SIGURANŢĂ
solid
LEGĂTURA ŞOCULUI LA DISTANŢĂ
ROMÂNĂ
ŞURUB DE 4 mm
OPRITOR CABLU
CABLU
ACCELE-
RAŢIE
5 mm
MANETĂ
INEL DE
OPRITOR CABLU
MANETĂ DE ŞOC
ARC DE
REVENIRE
OPŢIONAL
