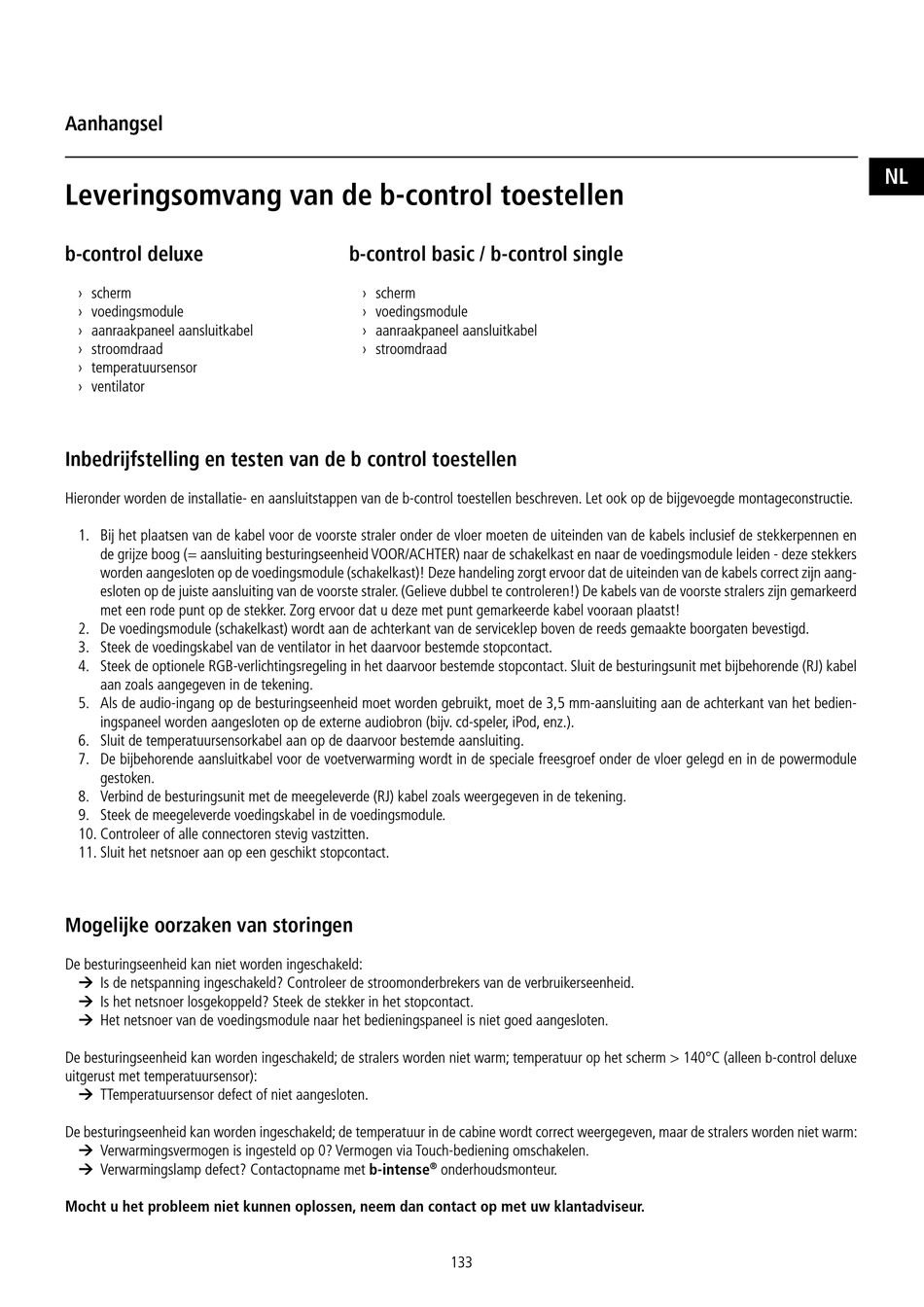

Aanhangsel
Leveringsomvang van de b-control toestellen
b-control deluxe
› scherm
› voedingsmodule
› aanraakpaneel aansluitkabel
› stroomdraad
› temperatuursensor
› ventilator
Inbedrijfstelling en testen van de b control toestellen
Hieronder worden de installatie- en aansluitstappen van de b-control toestellen beschreven. Let ook op de bijgevoegde montageconstructie.
1. Bij het plaatsen van de kabel voor de voorste straler onder de vloer moeten de uiteinden van de kabels inclusief de stekkerpennen en
de grijze boog (= aansluiting besturingseenheid VOOR/ACHTER) naar de schakelkast en naar de voedingsmodule leiden - deze stekkers
worden aangesloten op de voedingsmodule (schakelkast)! Deze handeling zorgt ervoor dat de uiteinden van de kabels correct zijn aang-
esloten op de juiste aansluiting van de voorste straler. (Gelieve dubbel te controleren!) De kabels van de voorste stralers zijn gemarkeerd
met een rode punt op de stekker. Zorg ervoor dat u deze met punt gemarkeerde kabel vooraan plaatst!
2. De voedingsmodule (schakelkast) wordt aan de achterkant van de serviceklep boven de reeds gemaakte boorgaten bevestigd.
3. Steek de voedingskabel van de ventilator in het daarvoor bestemde stopcontact.
4. Steek de optionele RGB-verlichtingsregeling in het daarvoor bestemde stopcontact. Sluit de besturingsunit met bijbehorende (RJ) kabel
aan zoals aangegeven in de tekening.
5. Als de audio-ingang op de besturingseenheid moet worden gebruikt, moet de 3,5 mm-aansluiting aan de achterkant van het bedien-
ingspaneel worden aangesloten op de externe audiobron (bijv. cd-speler, iPod, enz.).
6. Sluit de temperatuursensorkabel aan op de daarvoor bestemde aansluiting.
7. De bijbehorende aansluitkabel voor de voetverwarming wordt in de speciale freesgroef onder de vloer gelegd en in de powermodule
gestoken.
8. Verbind de besturingsunit met de meegeleverde (RJ) kabel zoals weergegeven in de tekening.
9. Steek de meegeleverde voedingskabel in de voedingsmodule.
10. Controleer of alle connectoren stevig vastzitten.
11. Sluit het netsnoer aan op een geschikt stopcontact.
Mogelijke oorzaken van storingen
De besturingseenheid kan niet worden ingeschakeld:
 Is de netspanning ingeschakeld? Controleer de stroomonderbrekers van de verbruikerseenheid.
 Is het netsnoer losgekoppeld? Steek de stekker in het stopcontact.
 Het netsnoer van de voedingsmodule naar het bedieningspaneel is niet goed aangesloten.
De besturingseenheid kan worden ingeschakeld; de stralers worden niet warm; temperatuur op het scherm > 140°C (alleen b-control deluxe
uitgerust met temperatuursensor):
 TTemperatuursensor defect of niet aangesloten.
De besturingseenheid kan worden ingeschakeld; de temperatuur in de cabine wordt correct weergegeven, maar de stralers worden niet warm:
 Verwarmingsvermogen is ingesteld op 0? Vermogen via Touch-bediening omschakelen.
 Verwarmingslamp defect? Contactopname met b-intense
Mocht u het probleem niet kunnen oplossen, neem dan contact op met uw klantadviseur.
b-control basic / b-control single
› scherm
› voedingsmodule
› aanraakpaneel aansluitkabel
› stroomdraad
onderhoudsmonteur.
®
