b-intense Zen Montageanleitung
Infrarot wärmekabine
Vorschau ausblenden
Andere Handbücher für Zen:
- Bedienungsanleitung (138 Seiten) ,
- Montageanleitung (53 Seiten) ,
- Montageanleitung (53 Seiten)
Verwandte Anleitungen für b-intense Zen
Inhaltszusammenfassung für b-intense Zen

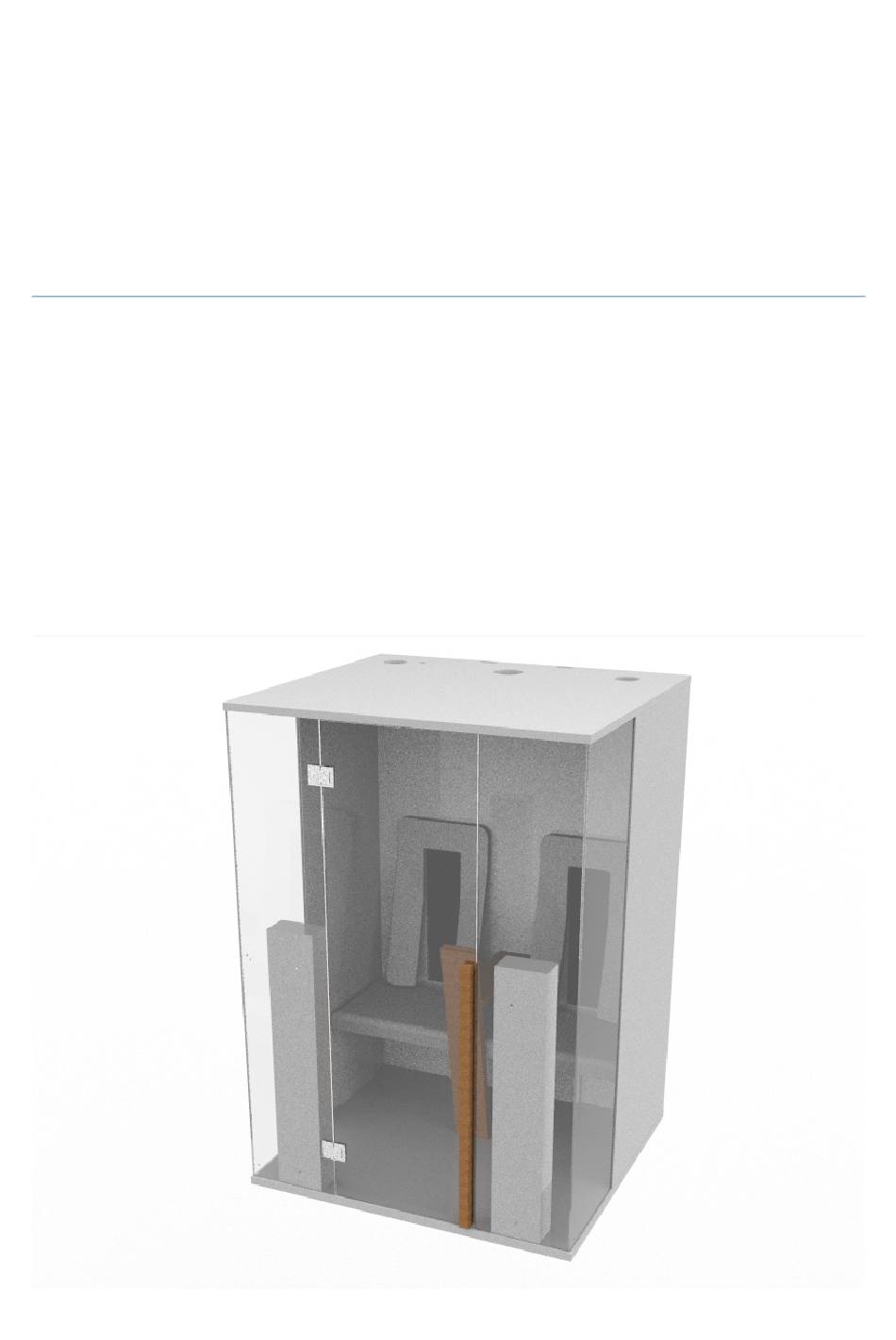

- Seite 1 Zen Montageanleitung Assembly instructions Montagehandleiding Notice de montage Istruzioni di montaggio...
- Seite 2 Zen...
- Seite 3 Zen b-intense Zen...
- Seite 4 Zen...
- Seite 5 Zen...
- Seite 6 Zen 200mm Kabel der Fußbodenheizung anschließen und durchziehen. Plug in and pull through cable of floor heating.
- Seite 7 Zen...
- Seite 8 Zen Holzdübel auf beiden Seiten einsetzen. Insert wood plugs on both sides .
- Seite 9 Zen Variante: eine Seite geschlossen Option: one side closed...
- Seite 10 Zen...
- Seite 11 Zen...
- Seite 12 Zen...
- Seite 13 Zen...
- Seite 14 Zen...
- Seite 15 Zen Glaselemente: Klebefolie auf alle gekennzeichneten Glaskanten aufbringen. Glass elements: Stick adhesive foil on edges of all glass walls like indicated...
- Seite 16 Zen...
- Seite 17 Zen...
- Seite 18 Zen Türanschlag Seite bestimmen/beachten! Decide on position of side-hinged-door!
- Seite 19 Zen...
- Seite 20 Zen...
- Seite 21 Zen Überstehende Folie vorsichtig schneiden und abziehen. Cut and pull off overlaying foil carefully.
- Seite 22 Zen Lautsprecher von Kabinen- Innenseite einsetzen. Insert speakers from inside the cabin.
- Seite 23 Zen Weißlichtbalken mit Klebestreifen auf die Kante des Brettes kleben (indirekte Beleuchtung). Stick LED-white-bar with adhesive tape onto the board (for indirect cabin-light).
- Seite 24 Zen LED Kabel Beide LED-Kabel (siehe LED- RGB Balken nächste Seite) in Deckenauslass fädeln. einfädeln Lead both LED-cables (see LED- RGB bar on next page).
- Seite 25 Zen Ventilator von oben auf Decke montieren. Mount air ventilation from outside onto ceiling.
- Seite 26 Zen...
- Seite 27 Zen...
- Seite 28 Zen...
- Seite 29 Zen...
- Seite 30 Zen Temperaturfühler von außen durch die Rückwand führen. Insert temperature sensor from the outside through back wall.
- Seite 31 Zen...
- Seite 32 Zen Rückenlehnen: Schwarzen Schlitten von Schiene abziehen. Release black sliding part from rail. Schwarzen Schlitten und Distanzscheiben auf Rückwand montieren. Mount black sliding part and distance disks onto back wall.
- Seite 33 Zen...
- Seite 34 Zen Türbalken auf Glastüre montieren. Mount door bar onto glass door. 3 xH2 3 xH3...
- Seite 35 Zen 3 xP5 3 xH4...
- Seite 36 Zen...
- Seite 37 Zen...
- Seite 38 Zen...
- Seite 39 Zen...
- Seite 40 Zen...
- Seite 41 Zen...
- Seite 42 Zen...
- Seite 43 Zen...
- Seite 44 Zen...
- Seite 45 Zen...
- Seite 46 Zen...
- Seite 47 Zen 4 xH1...
- Seite 48 Zen 2 xH1...
- Seite 49 Zen...
- Seite 50 Zen...
- Seite 51 Zen 4 xR1...
- Seite 52 Zen...
