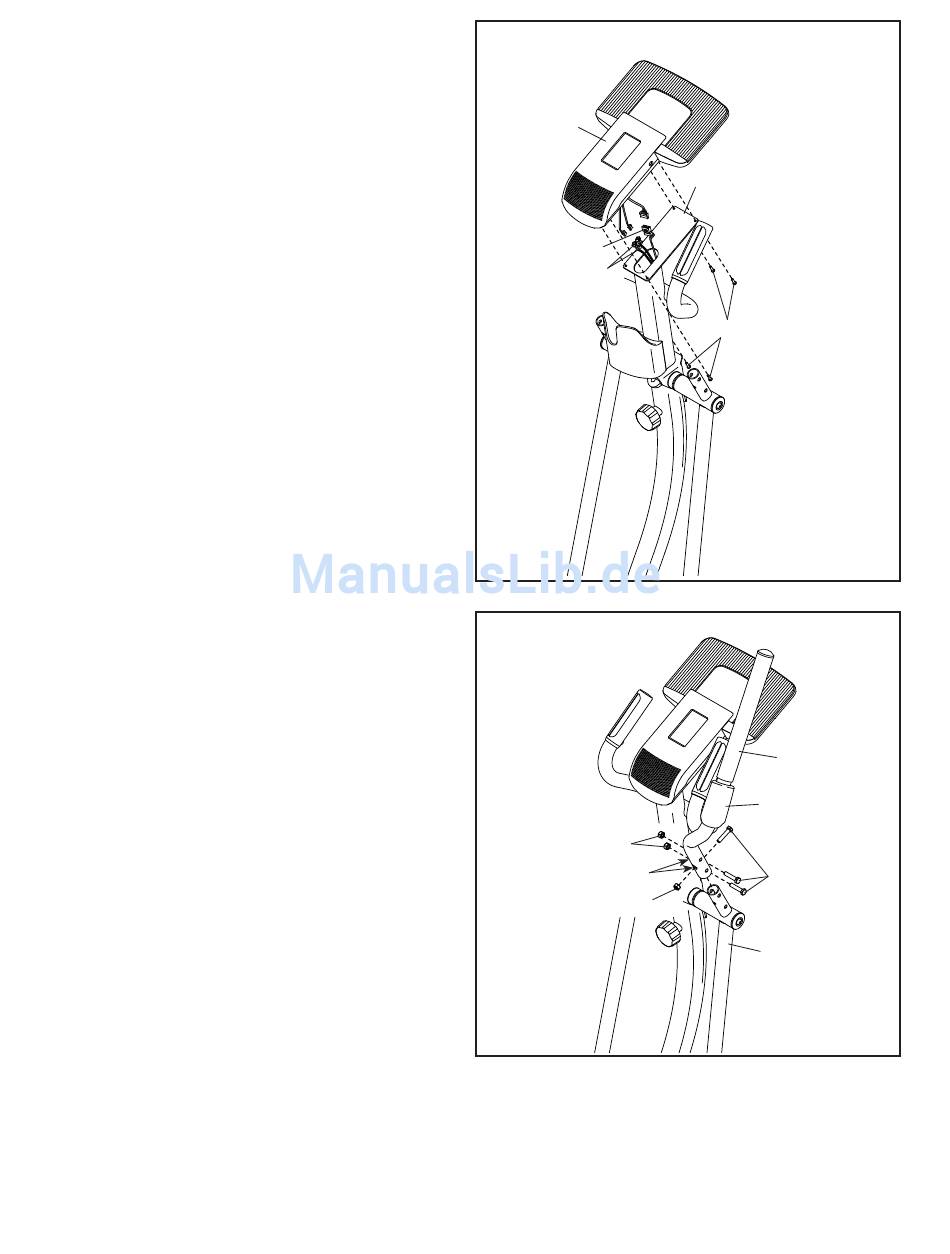

13. Lösen Sie den Kabelbinder am oberen Kabel
(94) und werfen Sie ihn weg.
Während eine zweite Person den Trainingscom-
puter (4) an den Schwenkarm (3) hält, stecken
Sie das obere Kabel (94) und das linke und das
rechte Pulskabel (103, 104) in die Buchsen am
Trainingscomputer.
Die Verbindungsstücke, die sich an den
Kabeln (94, 103, 104) befinden, sollten leicht
in die Buchsen passen und einschnappen.
Falls ein Verbindungsstück nicht leicht in eine
Buchse passt, drehen Sie das Verbindungsstück
um und versuchen Sie es noch einmal. Falls Sie
die Verbindungsstücke nicht richtig einste-
cken, könnte der Trainingscomputer (4) beim
Benutzen des Hybridtrainers beschädigt
werden.
Schieben Sie jeglichen Überschuss an Kabel in
den Schwenkarm (3) hinein.
Tipp: Vermeiden Sie ein Abklemmen der Kabel.
Befestigen Sie den Trainingscomputer (4) mit
vier M4 x 16mm Schrauben (115) am Schwenk-
arm (3). Drehen Sie zuerst alle Schrauben
lose ein und ziehen Sie diese dann fest.
14. Finden Sie die rechte Oberkörperstange (7).
Richten Sie eine Oberkörperstangenabdeckung
(78) so aus wie abgebildet und schieben Sie
diese dann auf die rechte Oberkörperstange (7)
auf.
Befestigen Sie die rechte Oberkörperstange (7)
mit drei M8 x 38mm Sechskantschrauben (102)
und drei selbstsichernden M8 Muttern (68) an
der rechten Drehstange (8). Drehen Sie zuerst
alle Sechskantschrauben lose ein und ziehen
Sie sie dann fest. Achten Sie darauf, dass
sich die selbstsichernden Muttern in den
sechseckigen Löchern (H) befinden.
Schieben Sie dann die Ober körper stangen ab-
deckung (78) nach unten auf die rechte Dreh-
stange (8) auf.
Wiederholen Sie diesen Schritt auf der
anderen Seite des Hybridtrainers.
13
4
94
103, 104
14
68
H
68
12
3
Vermeiden Sie
ein Abklemmen
der Kabel
115
7
78
102
8
