2. Darstellung des Zustands von ProportionalgebernIm
Menü „Gebermonitor (1/2)" wird in graphischer Form die
ausgewertete Position einzelner Proportionalgeber dargestellt.
3. Darstellung des Zustands von Schaltern
Mit der Taste „F3()" wechseln Sie zum Menü „Gebermonitor (2/2)"
welches die ausgewerteten Positionen der Umschalter darstellt.
Durch Auswahl und Editieren eines der Umschalter gelangen Sie in
das Menü „Sticks/Schalter Setup". Die Bezeichnungen Sk und Sl
sind für Knüppelschalter/-taster reserviert.
4.

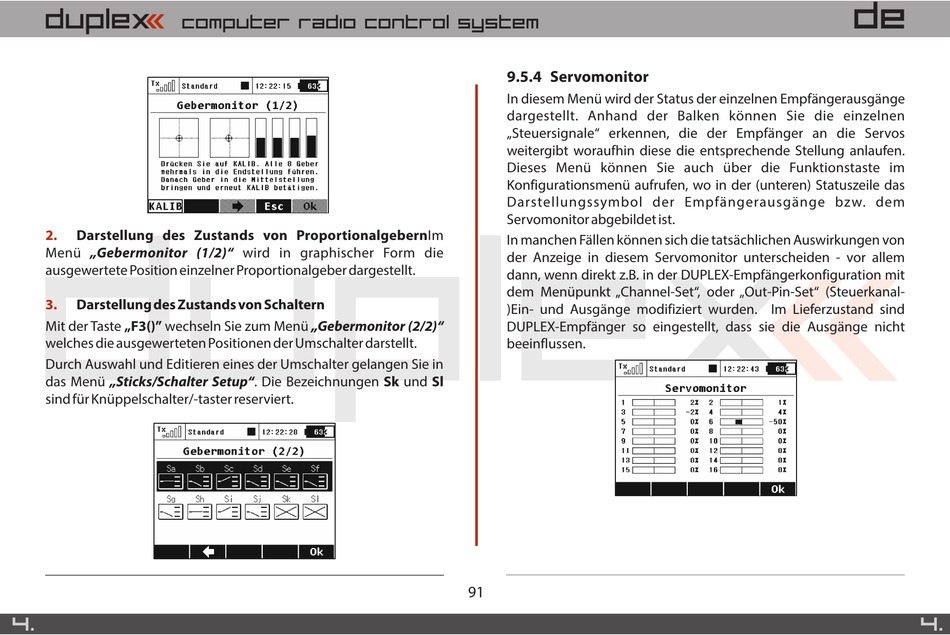

9.5.4 Servomonitor

In diesem Menü wird der Status der einzelnen Empfängerausgänge
dargestellt. Anhand der Balken können Sie die einzelnen
„Steuersignale" erkennen, die der Empfänger an die Servos
weitergibt woraufhin diese die entsprechende Stellung anlaufen.
Dieses Menü können Sie auch über die Funktionstaste im
Konfigurationsmenü aufrufen, wo in der (unteren) Statuszeile das
Darstellungssymbol der Empfängerausgänge bzw. dem
Servomonitor abgebildet ist.
In manchen Fällen können sich die tatsächlichen Auswirkungen von
der Anzeige in diesem Servomonitor unterscheiden - vor allem
dann, wenn direkt z.B. in der DUPLEX-Empfängerkonfiguration mit
dem Menüpunkt „Channel-Set", oder „Out-Pin-Set" (Steuerkanal-
)Ein- und Ausgänge modifiziert wurden. Im Lieferzustand sind
DUPLEX-Empfänger so eingestellt, dass sie die Ausgänge nicht
beeinflussen.
