1.

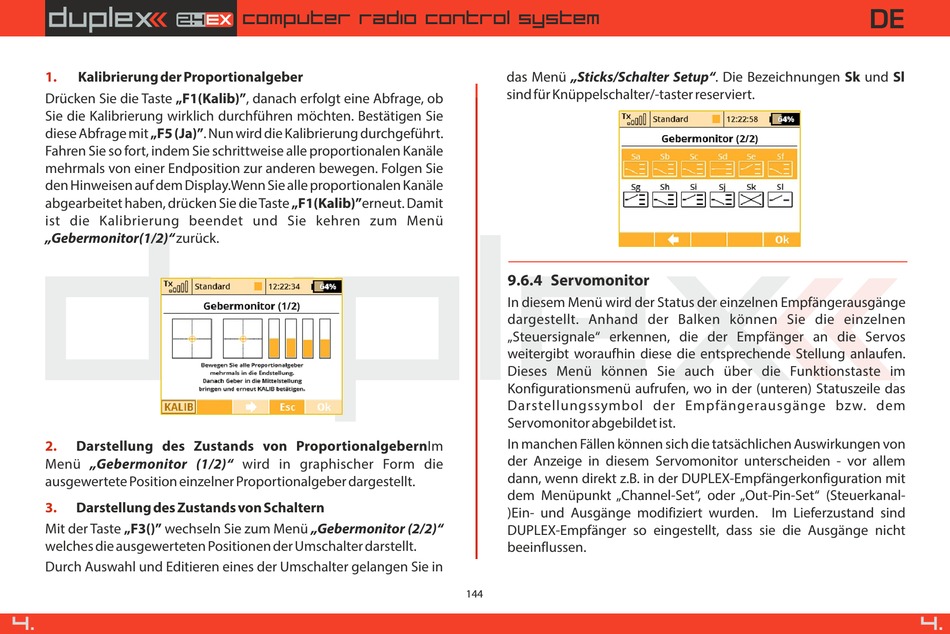

Kalibrierung der Proportionalgeber
Drücken Sie die Taste „F1(Kalib)", danach erfolgt eine Abfrage, ob
Sie die Kalibrierung wirklich durchführen möchten. Bestätigen Sie
diese Abfrage mit „F5 (Ja)". Nun wird die Kalibrierung durchgeführt.
Fahren Sie so fort, indem Sie schrittweise alle proportionalen Kanäle
mehrmals von einer Endposition zur anderen bewegen. Folgen Sie
den Hinweisen auf dem Display.Wenn Sie alle proportionalen Kanäle
abgearbeitet haben, drücken Sie die Taste „F1(Kalib)"erneut. Damit
ist die Kalibrierung beendet und Sie kehren zum Menü
„Gebermonitor(1/2)" zurück.
2.
Darstellung des Zustands von ProportionalgebernIm
Menü „Gebermonitor (1/2)" wird in graphischer Form die
ausgewertete Position einzelner Proportionalgeber dargestellt.
3.
Darstellung des Zustands von Schaltern
Mit der Taste „F3()" wechseln Sie zum Menü „Gebermonitor (2/2)"
welches die ausgewerteten Positionen der Umschalter darstellt.
Durch Auswahl und Editieren eines der Umschalter gelangen Sie in
4.
computer radio control system
das Menü „Sticks/Schalter Setup". Die Bezeichnungen Sk und Sl
sind für Knüppelschalter/-taster reserviert.
9.6.4 Servomonitor
In diesem Menü wird der Status der einzelnen Empfängerausgänge
dargestellt. Anhand der Balken können Sie die einzelnen
„Steuersignale" erkennen, die der Empfänger an die Servos
weitergibt woraufhin diese die entsprechende Stellung anlaufen.
Dieses Menü können Sie auch über die Funktionstaste im
Konfigurationsmenü aufrufen, wo in der (unteren) Statuszeile das
Darstellungssymbol der Empfängerausgänge bzw. dem
Servomonitor abgebildet ist.
In manchen Fällen können sich die tatsächlichen Auswirkungen von
der Anzeige in diesem Servomonitor unterscheiden - vor allem
dann, wenn direkt z.B. in der DUPLEX-Empfängerkonfiguration mit
dem Menüpunkt „Channel-Set", oder „Out-Pin-Set" (Steuerkanal-
)Ein- und Ausgänge modifiziert wurden. Im Lieferzustand sind
DUPLEX-Empfänger so eingestellt, dass sie die Ausgänge nicht
beeinflussen.
144
DE
