computer radio control system
2. Trimmbereich
Wenn Sie die Spalte mit der Bezeichnung „Weg" editieren,
bestimmen Sie die möglichen gesamten Trimmwege in beide
Steuerrichtungen
3. Gültigkeitsbereich der Trimmeinstellung
Die Trimmeinstellungen können für alle Flugphasen gültig sein –
Symbol der Erdkugel und der Buchstabe G. Jede Flugphase kann
ihre eigene Trimmeinstellung haben – Verzeichnissysmbol und der
Buchstabe S.

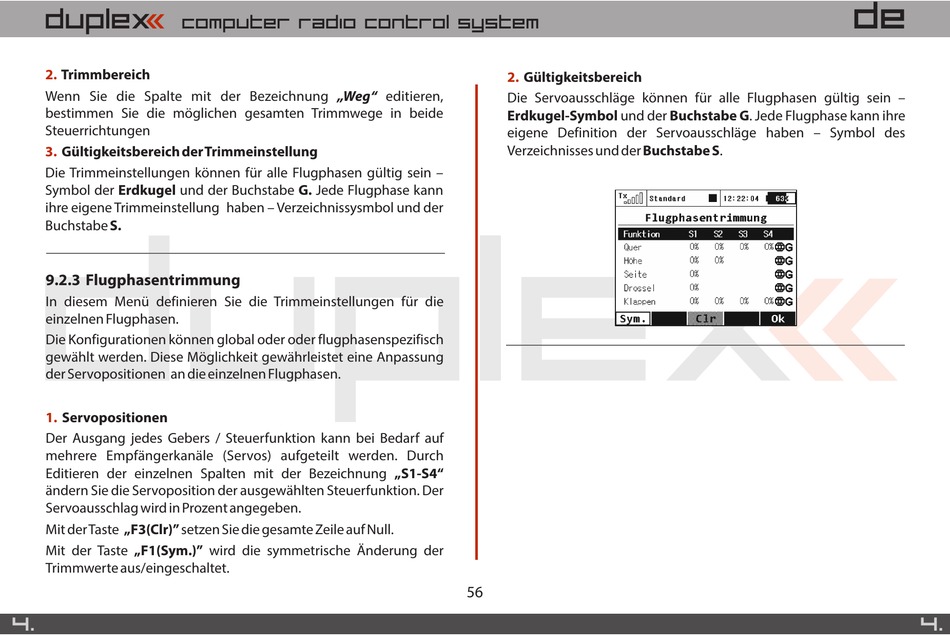

9.2.3 Flugphasentrimmung

In diesem Menü definieren Sie die Trimmeinstellungen für die
einzelnen Flugphasen.
Die Konfigurationen können global oder oder flugphasenspezifisch
gewählt werden. Diese Möglichkeit gewährleistet eine Anpassung
der Servopositionen an die einzelnen Flugphasen.
1. Servopositionen
Der Ausgang jedes Gebers / Steuerfunktion kann bei Bedarf auf
mehrere Empfängerkanäle (Servos) aufgeteilt werden. Durch
Editieren der einzelnen Spalten mit der Bezeichnung „S1-S4"
ändern Sie die Servoposition der ausgewählten Steuerfunktion. Der
Servoausschlag wird in Prozent angegeben.
Mit der Taste „F3(Clr)" setzen Sie die gesamte Zeile auf Null.
Mit der Taste „F1(Sym.)" wird die symmetrische Änderung der
Trimmwerte aus/eingeschaltet.
4.
2. Gültigkeitsbereich
Die Servoausschläge können für alle Flugphasen gültig sein –
Erdkugel-Symbol und der Buchstabe G. Jede Flugphase kann ihre
eigene Definition der Servoausschläge haben – Symbol des
Verzeichnisses und der Buchstabe S.
