7. Ziehen Sie die Befestigungsschrauben beider Kreuzknüppel
wieder fest.
8. Schließen Sie die Kabelstecker der Kreuznüppel wieder an.
Orientieren Sie sich dabei an der Länge der Kabel. Das längste
Kabel schließen Sie so an, dass es als erstes von der Außenseite
des Senders angeschlossen ist. (3 Stecker X, Y, S aus einem
Kreuzknüppel).
9. Sichern Sie die Kabel der Kreuzknüppel-Einheiten wieder in den
Halterungen.
10. Schließen Sie den Akkustecker an. Montieren Sie den
Senderboden und ziehen alle Schrauben fest.
Hinweis: Nach einer Änderung des Modes führen Sie eine
Kalibrierung der Kreuzknüppel durch und stellen Sie
in der Sendereinstellung den Mode der Kreuzknüppel
ein, siehe Kapitel. Änderungen des Modes 1 auf 3
oder 2 auf 4 werden nur in der Sendereinstellung
durchgeführt, siehe Kapitel.
2.
8
X Y S
7
7

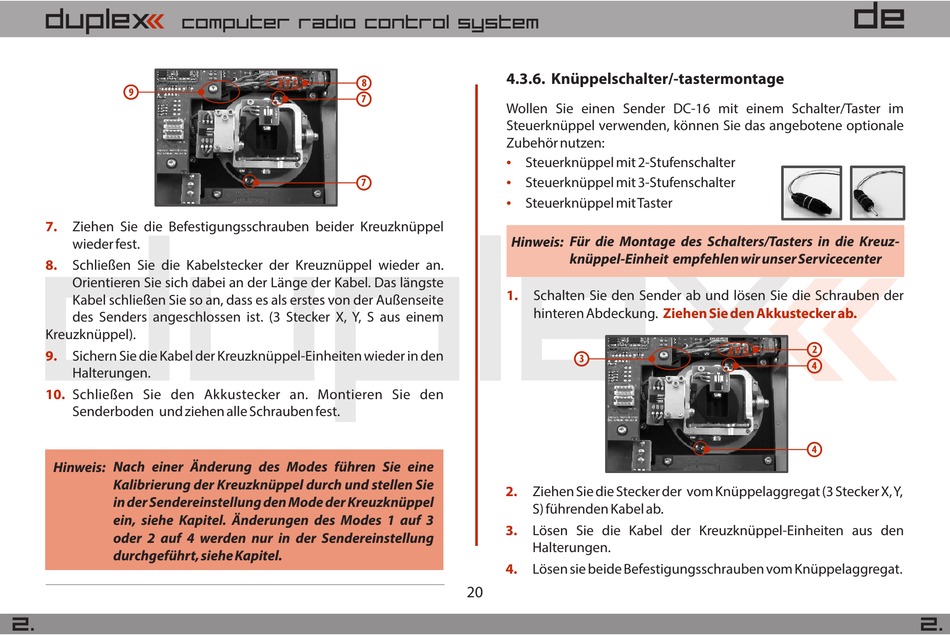

4.3.6. Knüppelschalter/-tastermontage
Wollen Sie einen Sender DC-16 mit einem Schalter/Taster im
Steuerknüppel verwenden, können Sie das angebotene optionale
Zubehör nutzen:
•
Steuerknüppel mit 2-Stufenschalter
•
Steuerknüppel mit 3-Stufenschalter
•
Steuerknüppel mit Taster
Für die Montage des Schalters/Tasters in die Kreuz-
Hinweis:
knüppel-Einheit empfehlen wir unser Servicecenter
1. Schalten Sie den Sender ab und lösen Sie die Schrauben der
hinteren Abdeckung.
3
2. Ziehen Sie die Stecker der vom Knüppelaggregat (3 Stecker X, Y,
S) führenden Kabel ab.
3. Lösen Sie die Kabel der Kreuzknüppel-Einheiten aus den
Halterungen.
4. Lösen sie beide Befestigungsschrauben vom Knüppelaggregat.
20
Ziehen Sie den Akkustecker ab.
2
X Y S
4
4
