computer radio control system

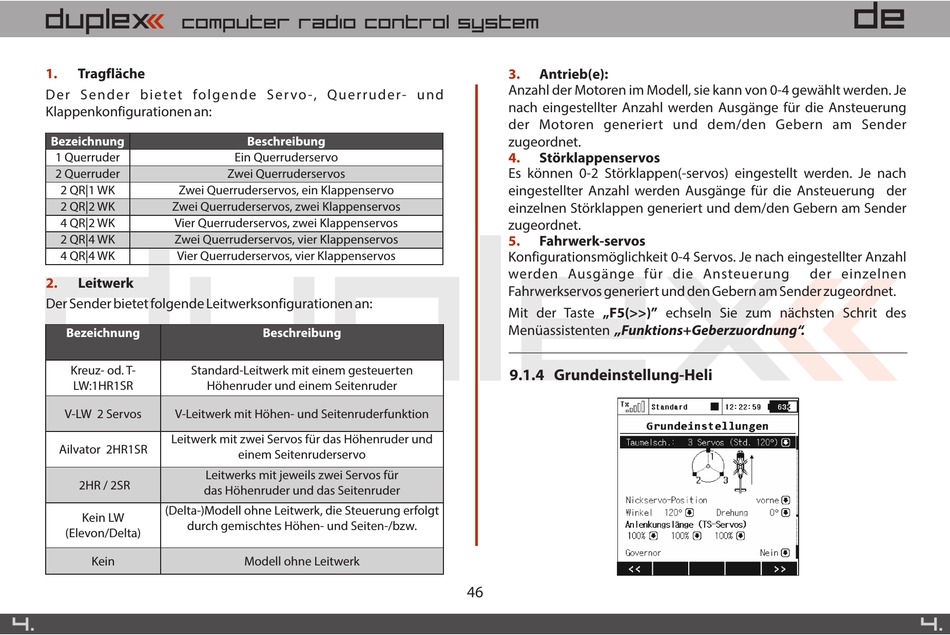

1. Tragfläche
Der S ender bietet folgende S er vo -, Querruder- und
Klappenkonfigurationen an:
Bezeichnung
1 Querruder
2 Querruder
2 QR|1 WK Zwei Querruderservos, ein Klappenservo
2 QR|2 WK Zwei Querruderservos, zwei Klappenservos
4 QR|2 WK Vier Querruderservos, zwei Klappenservos
2 QR|4 WK Zwei Querruderservos, vier Klappenservos
4 QR|4 WK Vier Querruderservos, vier Klappenservos
2. Leitwerk
Der Sender bietet folgende Leitwerksonfigurationen an:
Bezeichnung
Kreuz- od. T-
LW:1HR1SR
V-LW 2 Servos V-Leitwerk mit Höhen- und Seitenruderfunktion
Leitwerk mit zwei Servos für das Höhenruder und
Ailvator 2HR1SR
2HR / 2SR
(Delta-)Modell ohne Leitwerk, die Steuerung erfolgt
Kein LW
durch gemischtes Höhen- und Seiten-/bzw.
(Elevon/Delta)
Kein
4.
Beschreibung
Ein Querruderservo
Zwei Querruderservos
Beschreibung
Standard-Leitwerk mit einem gesteuerten
Höhenruder und einem Seitenruder
einem Seitenruderservo
Leitwerks mit jeweils zwei Servos für
das Höhenruder und das Seitenruder
Modell ohne Leitwerk
3. Antrieb(e):
Anzahl der Motoren im Modell, sie kann von 0-4 gewählt werden. Je
nach eingestellter Anzahl werden Ausgänge für die Ansteuerung
der Motoren generiert und dem/den Gebern am Sender
zugeordnet.
4. Störklappenservos
Es können 0-2 Störklappen(-servos) eingestellt werden. Je nach
eingestellter Anzahl werden Ausgänge für die Ansteuerung der
einzelnen Störklappen generiert und dem/den Gebern am Sender
zugeordnet.
5. Fahrwerk-servos
Konfigurationsmöglichkeit 0-4 Servos. Je nach eingestellter Anzahl
werden Ausgänge für die Ansteuerung
Fahrwerkservos generiert und den Gebern am Sender zugeordnet.
Mit der Taste „F5(>>)" echseln Sie zum nächsten Schrit des
Menüassistenten „Funktions+Geberzuordnung".

9.1.4 Grundeinstellung-Heli

46
DE
der einzelnen
