Empfänger; Technische Daten; Beschreibung - JETI model DC-16 Bedienungsanleitung

computer radio control system

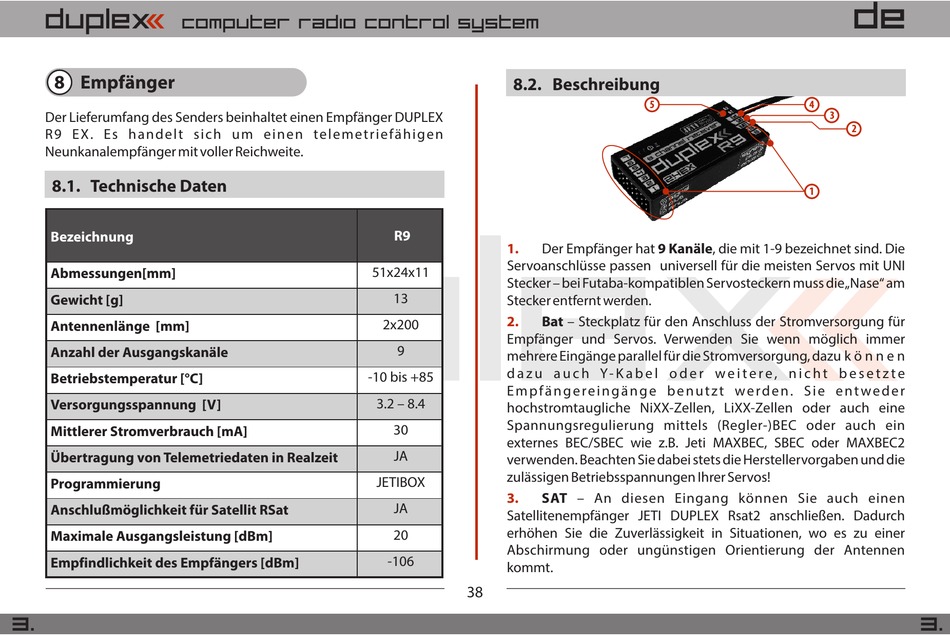

8 Empfänger
Der Lieferumfang des Senders beinhaltet einen Empfänger DUPLEX
R9 EX. Es handelt sich um einen telemetr iefähigen
Neunkanalempfänger mit voller Reichweite.

8.1. Technische Daten

Bezeichnung
Abmessungen[mm]
Gewicht [g]
Antennenlänge [mm]
Anzahl der Ausgangskanäle
Betriebstemperatur [°C]
Versorgungsspannung [V]
Mittlerer Stromverbrauch [mA]
Übertragung von Telemetriedaten in Realzeit
Programmierung
Anschlußmöglichkeit für Satellit RSat
Maximale Ausgangsleistung [dBm]
Empfindlichkeit des Empfängers [dBm]
3.

8.2. Beschreibung

R9
1. Der Empfänger hat 9 Kanäle, die mit 1-9 bezeichnet sind. Die
Servoanschlüsse passen universell für die meisten Servos mit UNI
51x24x11
Stecker – bei Futaba-kompatiblen Servosteckern muss die „Nase" am
13
Stecker entfernt werden.
2. Bat – Steckplatz für den Anschluss der Stromversorgung für
2x200
Empfänger und Servos. Verwenden Sie wenn möglich immer
9
mehrere Eingänge parallel für die Stromversorgung, dazu k ö n n e n
d a z u a u c h Y- K a b e l o d e r w e i t e r e , n i c h t b e s e t z t e
-10 bis +85
E m p f ä n g e r e i n g ä n g e b e n u t z t w e r d e n . S i e e n t w e d e r
3.2 – 8.4
hochstromtaugliche NiXX-Zellen, LiXX-Zellen oder auch eine
Spannungsregulierung mittels (Regler-)BEC oder auch ein
30
externes BEC/SBEC wie z.B. Jeti MAXBEC, SBEC oder MAXBEC2
JA
verwenden. Beachten Sie dabei stets die Herstellervorgaben und die
zulässigen Betriebsspannungen Ihrer Servos!
JETIBOX
3. SAT – An diesen Eingang können Sie auch einen
JA
Satellitenempfänger JETI DUPLEX Rsat2 anschließen. Dadurch
erhöhen Sie die Zuverlässigkeit in Situationen, wo es zu einer
20
Abschirmung oder ungünstigen Orientierung der Antennen
-106
kommt.
38
5 4
1
DE
3
2
3.
